D型卧式多级离心泵

发布时间 2019-09-15 14:05:28

产品描述

■ D型卧式多级离心泵产品概述:

alt

D型卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
(本公司)产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

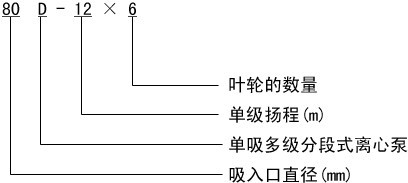

■ D型卧式多级离心泵型号意义:

alt

■ D型卧式多级离心泵产品特点:

1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。
3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。

■ D型卧式多级离心泵结构图:



alt

1

轴承盖

2

螺母

3

轴承

4

挡水套

5

轴套架

6

轴套甲

7

填料压盖

8

填料环

9

进水段

10

中间套

11

密封环

12

叶轮

13

中段

14

导叶挡板

15

导翼套

16

拉紧螺栓

17

出水段导翼

18

平衡套

19

平衡

20

平衡环

21

出水段

22

尾盖

23

24

轴套乙
