一、概述：

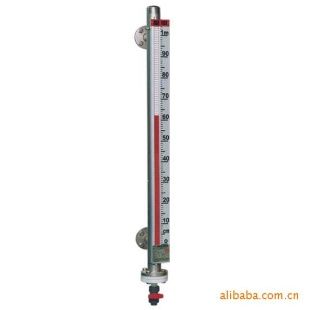

GY-101磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的**磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。加装限位开关实现液位报警与控制。
二、产品特点 1.显示器以红色指示液位，上部白色区域为无液部分，显示直观、醒目、夜明效果好。
2.液位测量范围大，不受容器规格，形状以及安装位置的限制，全过程测量无盲区。 3.液位显示器与被测介质完全隔离，安全，可靠。
4.接液部分选用不同的材料制造，可适用于各种腐蚀性介质液位的测量。 5.高温以及有毒有害和易燃易爆介质液位的测量，均具有很强的适用性。
三、技术参数 测量范围(上下法兰中心距)：L=500-6000mm,超6000mm 指示误差：±10mm
工作压力：普通型：≤6.3MPA高压型：6.3-16MPA 介质温度：普通型：≤150度高温型：150-450度
介质密度：≥0.45g/m3 密度差：≥0.15g/m3(测界面) 四、系统构成及接线 1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。 2、电远传
由测量单元和变送单元两部分组成。 3、本安防爆 a 带本安防爆，上、下限开关输出型 b 带本安防爆远传型
适合使用于∏类电气设备（工厂用）、C级气体，**高表面温度组别T4（135℃）。 c 使用注意事项
①变送器外壳设有外接地，用户使用时必须可靠接地。 ②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m ，电缆允许分布电容为0.8μF
