LW15-16YH3 3万能转换开关，自复型转换开关

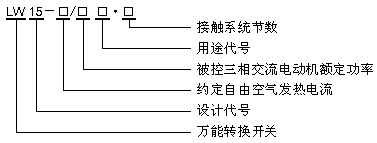

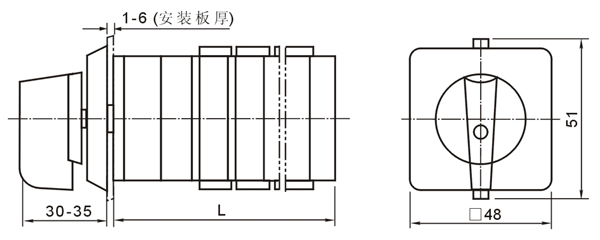

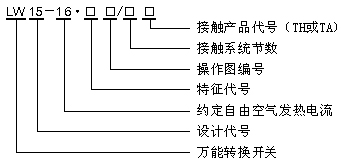

用途 　　LW15万能转换开关适用于电路中转换电气控制线路，也可用于电动机做直接控制。 产品型号及其含义 主令控制用转换开关的型号及其含义 直接控制电动机用转换开关的型号及其含义 　用途代号：Q-直接起动，N-可逆转换，S-双速电动机变速 　　　　　SN-双速电动机变速、可逆 主要技术参数 型号规格 LW15-10 LW15-16 约定发热电流lth   10 16 额定工作电压Ue V 240 250 380 240 250 380 额定工作电流le               AC-15 A 4   4 6   6 AC-13 A   0.12     0.27   AC-3 A     6     12 AC-4 A     4     10 额定控制功率P               AC-3 kW     2.8     5.5 AC-4 kW     1.7     4.5 机械寿命和电寿命 　　机械寿命：0.3×106次，操作频率为 120 次/小时 　　电寿命：　AC-15时为 0.1×106，操作频率为 300 次/小时 　　　　　　　DC-13时为0.1×106次，操作频率为300 次/小时 　　　　　　　AC-3时为0.1×106次，操作频率为120 次/小时 　　　　　　　AC-4时为0.01×106次，操作频率为 120 次/小时 外形尺寸和安装尺寸  外形尺寸 　　　 定位型: L=35+13n （n为接触系统节数） 　　　自复型: L=31.5+13n （n为接触系统节数） 安装尺寸
