LW26LW28-10A万能转换开关，小型万能开关，上海兰源

一、用途

LW28系列万能转换开关主要适用于交流50Hz、额定工作电压440V及以下、直流电压240V及以下，额定电流至160A的电气线路中，供手动不频繁接通或分断电路，作为控制或转换

之用，也可直接控制三相异步电动机和作为主令控制及电路测量之用。产品用途广泛，可作为电路控制开关、测试设备开关、电动机控制开关和主令控制开关，及电焊机用转换开关等。

 二、符合标准

产品符合GB14048.3、 GB14048.5

 三、正常工作条件

（1）周围空气温度不超过+40⁰C，且其24h内的平均温度不超过+35⁰C；

（2）周围空气温度的下限不超过为-25⁰C；

（3）按装地点的海拔不超过2000m

（4）**高温度为+40⁰C时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20⁰C时达90%，对由于湿度变化偶尔产生的凝霜应采取特殊的措施。

 四、安装条件

     （1）开关安装在污染等级3的环境条件；

      （2）根据本厂提供的说明书进行安装。

 六：分 类

  1 按用途分

   （1）主电路转换用转换开关；

    （2）直接控制电动机用转换开关；

    （3）主令控制及测量用转换开关。

  2 按操作方式分

   （1）定位型；

    （2）自复型；

    （3）定位自复型。

  3 按接触系统分

   （1）定位型转换开关有1～12节（63A及以上的开关仅有8节）；

    （2）自复型转换开关有1～3节；

    （3）直接控制电动机用转换开关主要有1～6节。

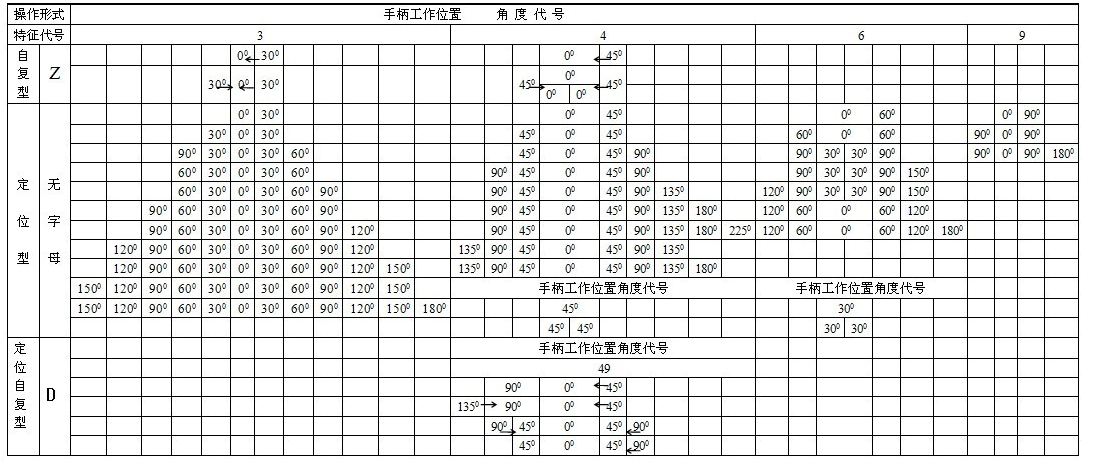

 4 按操作方式与操动器位置组合如下表所示

七、技术参数

                注1：零线接地

        注2：AC-23A、AC-3、AC-4额定功率分子表示3相3极，AC-2为3相3极。

     机械寿命和电寿命

       机械寿命：0.1×10⁶ 次，操作频率为120次/小时。

      电寿命：0.03×10⁶ 次，操作频率为120次/小时。

八、外形尺寸和安装尺寸

         方形面板和矩形面板

 面板规格
