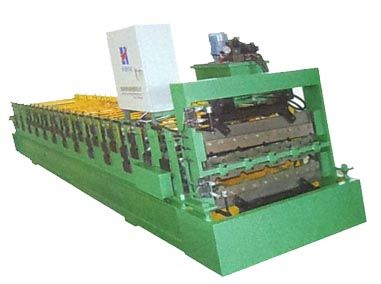

HX840-900双层压瓦机

设备总长

5.8m

宽度

1.3m

高度

1.5m

电机功率

3Kw+3Kw

工作电压

380V

生产速度

8米/分

整机成型轴

840 11排轴

900 9 排轴

传动方式

6分链条传动

压型轮

表面硬镀铬

设备重量

3.3T左右

设备底架

250号H钢

压型轴径

?70mm

**大误差

主机成型排数多，性能稳定，**大长度误差为±2mm

版型宽度

有效宽度840mm  展开宽度1000mm 峰高25mm  峰距210mm

有效宽度900mm  展开宽度1000mm 峰高15mm 峰距225mm

轴直径材质

轴￠70轴 材质  45#钢调质 压板厚度0.8mm以下。

设备组成

压型主机、液压系统、电脑控制系统、钢板成型剪切装置

数控系统

主控系统采用美国爱特梅尔系列控制芯片, 国产液晶显示屏，继电器为日本欧姆龙或松下，国产低压电器。

计数器

采用国产光电旋转编码器, A40S6-600-2-12-ACP

压型

3Kw泵站、压型设备、剪切设备

切断方式

液压切断功率3KW，刀片Cr12淬火

保修期

12个月
