供应绝缘材料电气强度测试仪

发布时间 2025-04-28 15:07:40

产品描述

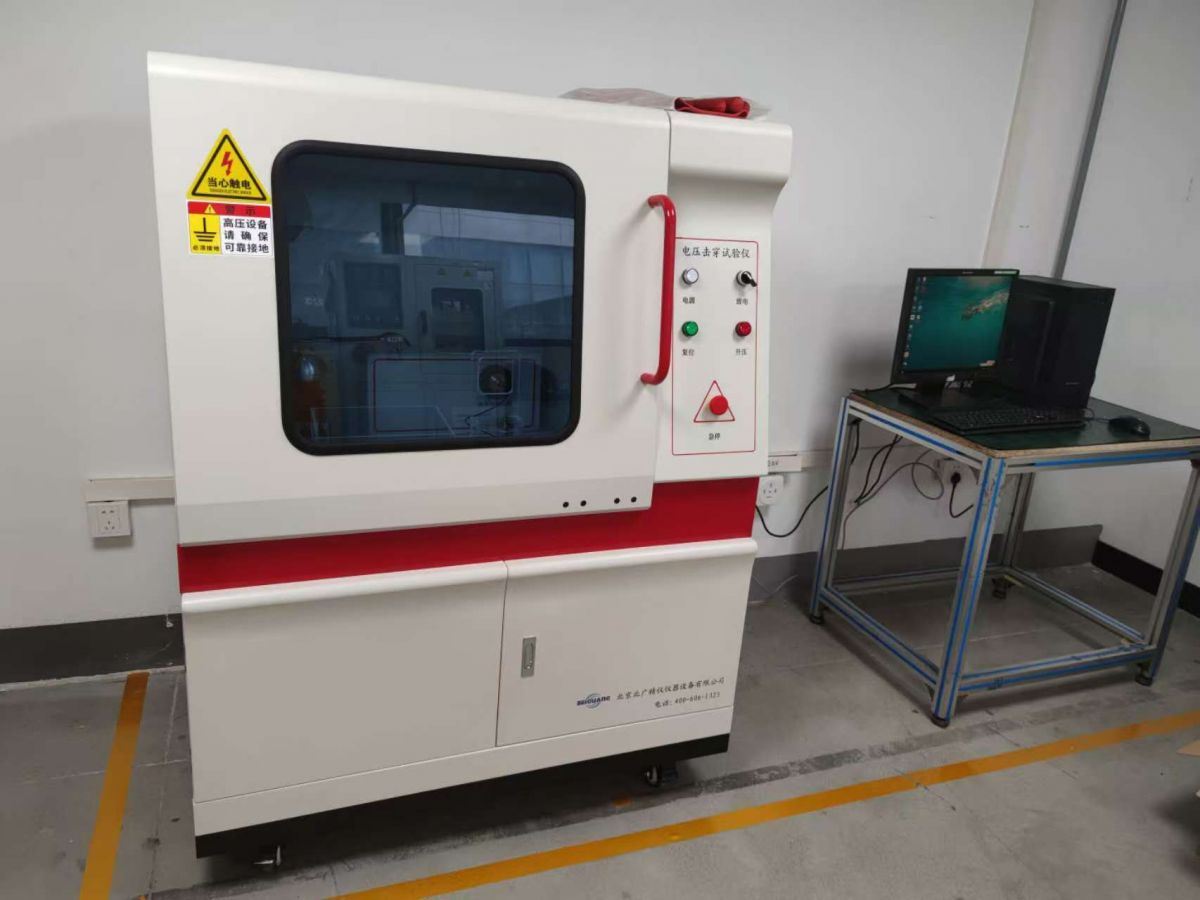

BDJC系列绝缘漆漆膜击穿强度试验仪
绝缘材料电气强度测试仪

满足标准:

GB1408-2006 GB/T1695-2005 GB/T3333  HG/T3330 /GB12656 /ASTM D149 .

GB1408-2006 绝缘材料电气强度试验

GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验

GB/T3333 电缆纸工频电压击穿试验

HG/T 3330绝缘漆漆膜击穿强度测定

GB12656 电容器纸工频电压击穿试验

ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度试验

电压击穿试验仪,由电脑控制,通过我公司自主研发的全新智能数字集成电路系统与软件控制系统两部分来完成,使升压速率真正做到匀速、准确,并能够准确测出漏电电流的数据。

可实时动态绘制试验曲线,显示试验数据,判断准确,并可保存,分析,修改,打

绝缘材料击穿强度试验机设备安全保护功能:

绝缘材料击穿强度试验机的安全保护功能通过硬件防护、软件管理和操作流程设计实现多层次安全保障,具体可分为以下四类:

一、绝缘材料电气强度测试仪硬件保护机制

?基础电气保护?

过流保护:防止电流超过设备承载能力45

漏电保护:监测设备漏电风险并自动断电45

短路保护:检测异常短路后终止试验46

失压保护:电压异常波动时自动切断电源46

超压保护:限制电压超过预设阈值8

?放电安全设计?

直流试验后自动报警提示放电,防止电极残留电荷引发触电风险56

配备手动放支持断电后紧急放电操作5

二、绝缘材料电气强度测试仪安全操作设计

?物理防护装置?

试验箱门安全开关:开门时自动切断高压电源8

独立保护地线:减少击穿时电磁干扰,避免控制系统失效56

?权限与数据管理?

操作口令验证:限制非授权人员使用设备3

试验数据加密存储:防止数据篡改或丢失3

三、实时监测与预警

?动态监测系统?

实时显示试验曲线,支持多组数据叠加对比23

泄漏电流监测:判断绝缘材料是否存在缺陷7

?异常响应机制?

软件误操作保护:拦截不符合规范的操作指令8

四、标准化流程保障

试验数据可导出为Excel或Word格式,支持标准化报告生成23

支持自定义升压速率(0.1-3.0kV/s)和升压模式(匀速/阶梯/耐压)4电压击穿试验仪整机组成:

1、升压部件:由调压器和高压变压器组成0~50KV的升压部分。

2、动部件:由步进电机均匀调节调压器使加给高压变压器的电压变化。

3、检测部件:由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。

4、计算机软件:通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。

5、试验电极:根据国家标准(1408.1-2006)随设备提供三个电体规格为:Ф25mm×25mm两个;Ф75mm×25mm一个。

标签:电压击穿试验仪,介电击穿强度试验仪,耐电压击穿测试仪,工频电压击穿测试仪,电压击穿仪,工频介电击穿强度测定仪,工频耐电压击穿试验机,电压击穿试验机,绝缘材料电气强度测试仪,击穿强度试验仪,电气强度测试仪,介电强度试验机,击穿电压试验机,电气介电强度试验仪,固体绝缘材料电气强度试验仪,硫化橡胶工频击穿电压强度耐电压击穿测定仪,耐电压击穿强度试验仪,工频耐击穿电压试验仪,固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验仪,橡胶塑料薄膜工频电压或直流电压下击穿强度和耐电压的测试仪器。

BDJC-10KV设备要安装单独的保护地线。接保护地线,主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。BDJC系列 电压击穿试验仪、介电击穿强度测试仪满足标准:
本仪器在试验过程中可对升压击穿过程绘制实时曲线,每次试验的升压曲线都由不同颜色构成,试验结束后可叠加对比材料的试验数据重复性。
出具国家一级计量单位校准检定证书或出具客户指定计量单位的证书。计量证书 一份
BDH 耐漏电起痕试验仪控制装置 一套
控制方式:微机控制
可对软件设置密码,生成密码保护,做到专机专人操作,避免无关人员误操作。
耐电压强度试验仪,电路保护控制:
电流可采集到mA级。
标准配置
BDJC系列绝缘材料工频率介电击穿试验仪
GDAT-C新型介电常数介质损耗测试仪
试验过程中,可随时通过软件决定本次试验是否有效,方便筛选试验结果。耐电压强度试验仪,试验介质:空气,试验油试验油箱 二只数据采集系统 一套
超压保护 过流保护 短路保护漏电保护 软件误操作保护
采用智能集成电路进行匀速升压。
BDJC电容器纸工频电压击穿试验仪
ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》
高压输入回路断电保护控制:
介电强度击穿电压试验仪,击穿强度试验仪, 电压击穿试验仪, 绝缘材料击穿电压试验仪,耐电压击穿强度试验仪  介电击穿强度试验仪,耐电压强度试验仪
 产品使用说明书 一份电流电压稳定度: 外界电源电压波动10%时喷墨打印机 一台 品牌
耐电压强度试验仪,设备安全说明:
ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.
控制系统 一套
输出电压: 交流 0--50 KV ;直流 0—50 KV
GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验
BDJC系列电压介电强度试验仪器
直流试验:匀速升压  梯度升压 耐压试验
满足标准:GB1408-2006 绝缘材料电气强度试验方法试验主机 一台
GB1408.1-2006《绝缘材料电气强度试验方法》
可对试验结果编辑修改后打印,方便操作 更加人性化。
该试验设备的电路设有多项保护措施,主要有:过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
体积表面电阻率测定仪第2部分:对应用直流电压试验的附加要求》
接地要求: 仪器需要单独接地,接地附合国家标准要求,金属棒深埋地下至少要1.5米以下。
BDJC-30KVGB12656 电容器纸工频电压击穿试验方法
GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
电压试验精度: ≤ 1%。
北广公司其它绝缘材料检测仪器:BDJC-100KVGB/T3333 电缆纸工频电压击穿试验方法
升压速率: 100V/S 200V/S 500 V/S 1000 V/S 2000V/S  3000V/S 等(备注:满足标准要求并可以根据用户需求设定不同的升压速率)
BDH-B耐电弧试验仪
试验软件 一套 光盘产品合格证 一份输入电压: 交流 220 V
高压分级: 0-10KV,0--50KV,
总电源开关   调压器复位开关 高压断电开关试验箱门安全开关 高压回路开关漏电保护开关HG/T 3330绝缘漆漆膜击穿强度测定法
BDJC-20KV安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。
BDJC-0-100KV 介电击穿试验仪
安全保护可实时动态绘制试验曲线,显示试验数据,判断准确,并可保存,分析,修改,打印试验数据。
可以随时调取当前及历史试验数据进行查看,编辑及修改实验结果。
交流试验:匀速升压 梯度升压 耐压试验
序号 名称 配置 备注支持短时间内短路试验要求。
本仪器采用先进的无触点原件匀速调压方式,淘汰同类产品中机械传动升压方式。
耐电压强度试验仪,适用范围及功能
产品名称:耐电压强度试验仪
该试验设备的电路设有多项保护措施,主要有:过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
耐电压强度试验仪, 主要适用于固体绝缘材料(如:塑料、橡胶、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质)在工频电压或直流电压下击穿强度和耐电压的测试。
试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。
BDJC-50KVGB1408.2-2006《绝缘材料电气强度试验方法
主要配置试验电极 二套(国标1408.1)计算机 一套 品牌
放电系统 一套试验方式:
可对一组试验中曲线数据的试验结果是否进行人为选定 。
产品型号:BDJC-50KV
GDAT-A介质损耗测试仪/介电常数测试仪
耐电压强度试验仪 ,技术要求:
耐电压强度试验仪,由电脑控制,通过我公司自主研发的全新智能数字集成电路系统与软件控制系统两部分来完成,使升压速率真正做到匀速、准确,并能够准确测出漏电电流的数据。
电器容量: 3KVA
试验电压连续可调: 0--50KV。
电源:220V±10%的单相交流电压和50Hz±1%的频率。
耐电压强度试验仪常规型号为:
