陕西阀门、安徽阀门、江苏阀门升降式止回阀

发布时间 2012-11-15 10:31:14

产品描述

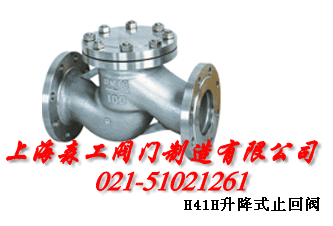

H41H升降式止回阀是一种阀瓣沿着阀体垂直中心线滑动的止回阀，只能安装在水平管道上，高压小口径的止回阀阀瓣可采用圆球形，H41H止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大，但密封性较旋启式好。

【结构图】

【 H41H升降式止回阀安装尺寸】 ( GB 16.0MPa )

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	260	290	290	300
Wt	14	15	16	17	18	19	24	29	40	72	104	180	180	230

【H41H升降式止回阀安装尺寸】 ( GB10.0MPa )


DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110

【 H41H升降式止回阀安装尺寸】 ( GB 6.4MPa )

DN	32	40	50	65	80	100	125		150	200		250		300
L	230	260	300	340	380	430	500		550	600		775		900
H	160	170	170	190	205	230	265		310	350		480		520
Wt	12	20	29	35	47	68	100		142	195		250		300

【 H41H升降式止回阀安装尺寸】 ( GB 4.0MPa )

DN	32	40	50	65	80	100	125		150	200		250		300
L	180	200	230	290	310	350	400		480	600		650		750
H	120	140	150	160	175	200	225		260	315		320		300
Wt	9	12	15	20	33	41	73		104	147		180		230

【 H41H升降式止回阀安装尺寸】 ( GB 2.5MPa )


DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	260	285	290	300
Wt	14	15	16	17	18	19	24	29	40	72	104	145	180	230

【 H41H升降式止回阀安装尺寸】 ( GB 1.6MPa )


DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110
