P5或P5/P12 BFOU 0.6/1KV NEK606标准海洋工程与船用电缆



应用

该电缆具有防火，阻燃，低烟无卤和防泥浆的特性，适用于控制，电力和照明系统。



标准

IEC 60092-353

IEC 60092-351
IEC 60092-359
IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

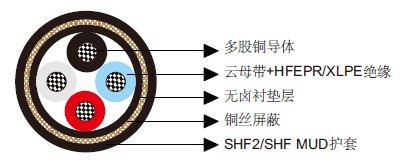

结构

导体：IEC 60228 class 2紧凑型多股镀锡退火铜导体。
绝缘：云母带+无卤EPR/云母带+XLPE。
衬垫层：无卤化合物。
铠装：镀锡铜编织。
外护套：无卤热固材料SHF2（用于P5型）。无卤，防泥浆热固材料SHF MUD（用于P5/P12型），黑色。



电气特性



标称导体截面积	MM?	1.5	2.5	4	6	10	16	25	35	50
标称导体直径	MM	1.6	2.1	2.6	3.2	4	5.1	6.5	7.4	8.7
**大直流电阻@20℃	Ω/KM	12.2	7.56	4.7	3.11	1.84	1.16	0.734	0.529	0.391
连续额定电流@45℃ 1芯	A	23	30	40	52	72	96	127	157	196
连续额定电流@45℃ 2芯	A	20	26	34	44	61	82	108	133	167
连续额定电流@45℃ 3&4芯	A	16	21	28	36	50	67	89	110	137
短路电流1S	A	210	360	570	860	1430	2290	3580	5010	7150
工作电压	KV	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1

标称导体截面积	MM?	70	95	120	150	185	240	300	400	630
标称导体直径	MM	10.3	12.2	13.8	15.1	17.0	19.6	21.9	24.6	32.5
**大直流电阻@20℃	Ω/KM	0.27	0.195	0.154	0.126	0.1	0.0762	0.0607	0.0475	0.0286
连续额定电流@45℃ 1芯	A	242	293	339	389	444	522	601	690	890
连续额定电流@45℃ 2芯	A	206	249	288	331	444	444	511	587	757
连续额定电流@45℃ 3&4芯	A	169	205	237	272	311	365	421	483	623
短路电流1S	A	10020	13590	17170	21460	26470	34340	42930	57230	90140
工作电压	KV	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1

环境温度校正因数

环境温度校正因数	35	40	45	50	55	60	65	70	75	80
额定系数	1.1	1.05	1.0	0.94	0.88	0.82	0.74	0.67	0.58	0.47

机械和热性能

弯曲半径：8×OD（安装中）；6×OD （固定安装）
温度范围：-20℃ ~ +90℃
