EN 50264标准EN45545标准中等壁电力及控制电缆
FIREROL FRL-MW-1SU/FRL-MW-3SU

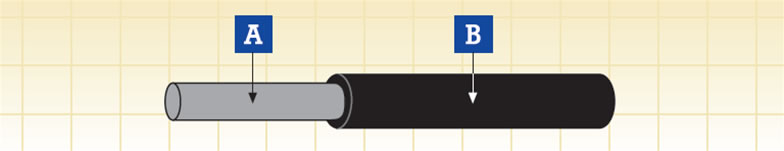

A. 导体 B. 绝缘

应用

在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。 用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。

电缆结构

导体
符合HD383 (IEC 60228) class 5 标准的柔软镀锡退火铜丝
绝缘
符合EN 50264-1 标准 (EI 106 至 EI 109) 的低烟无卤弹性化合物

电气及机械性能

电压	0.6/1 kV 或 1.8/3 kV
导体**高额定温度	90℃ ( 固定安装)
允许**低环境温度	-25℃ /-40℃ ( 固定安装)
**小弯曲半径	3 倍**大外径 (D<12mm)
	4 倍**大外径 (D>12mm)



化学及环境特性

EN 60684-2	无氟
EN 50305; EN 60811-2-1	耐油及防燃料
EN 50305	防臭氧



车载系统应用的防火性能

EN 50306-2	危险等级 HL1, HL2/HL3, HL4
DIN 5510-2(EN45545)	安全等级 1/2/3/4
BS 6853	室内应用 1a, 1b, II; 室外应用 1a, 1b, II
NF F 16-101(EN45545)	F0
EN45545-2	R15室内/ R16 室外 HL1, HL2, HL3



基本防火性能

EN 50265-2-1; IEC 60332-1; BS 4066-1	单根绝缘电线( 电缆) 垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C	成束电线( 电缆) 火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816	烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815	无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813	气体腐蚀性测试 ( 酸度 & 传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853	毒性指数测试
NFF 16101; NFF 63808; BS6853	烟指数测试
EN45545-2	材料和零部件的防火性能要求R15 / R16
