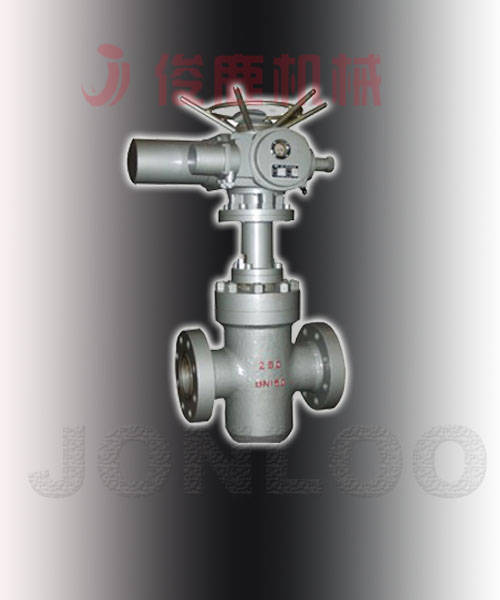

Z941H



用途

本系列闸阀用于公称压力PN1.0-25.0MPa，工作温度-29-600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。

标准及规范



设计制造	压力温度等级	结构长度	法兰端	检验与试验
GB/T12234	GB9131	GB/T12221	JB/T79  GB/T9113	JB/T9092





结构特点

1、符合国内外先进标准的要求，密封可靠，性能优良，造型美观。

2、闸板、阀座密封面用铁基合金堆焊或硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。

3、采用楔式弹性闸板结构，中大口径传动部位设置滚动轴承，开关灵活，启闭轻松。

4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

6、阀体材料品种齐全、填料、垫片可根据实际工况及用户要求合理选配，能适用于各种压力、温度及介质工况。

该阀的优点

1、流体阻力小，密封面受介质冲刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制，不扰流，不降低压力。

要零件材料



零件名称	阀体、阀盖、闸板	密封面	阀杆	阀杆螺母	填料	适用介质	工作温度（℃）
Z491H/41Y、Z491H/40Y-C型	碳钢	不锈钢、硬质合金	不锈钢、渗氦钢	铝青铜	柔性石墨	水、蒸汽、油品	≤425
Z491/41Y、Z491/40Y-I型	铬钼钢	硬质合金	渗氮钢			水、蒸汽、油品	≤550
Z491/41Y、Z491/40Y-P型	铬镍钛钢	硬质合金	铬镍钛钢			蒸汽等	≤600
						硝酸等腐蚀性介质	≤200
Z491/41Y、Z491/40Y-R型	铬镍钼钛钢	硬质合金	铬镍钼钛钢			醋酸等腐蚀性介质	≤200



注 :法兰及接口尺寸可按用户要求制造。
