SMCJ5.0A CA

响应速度特别快（为ns级）；耐浪涌冲击能力较放电管和压敏电阻差，其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。
　　2、特性：
　　TVS管有单向与双向之分，单向TVS管的特性与稳压二极管相似，双向TVS管的特性相当于两个稳压二极管反向串联，其主要特1、概述：
性参数有：
　　①反向断态电压（截止电压）VRWM与反向漏电流IR：反向断态电压（截止电压）VRWM表示TVS管不导通的**高电压，在这个电压下只有很小的反向漏电流IR。
　　②击穿电压VBR：TVS管通过规定的测试电流IT时的电压，这是表示TVS管导通的标志电压。
　　③脉冲峰值电流IPP：TVS管允许通过的10/1000μs波的**大峰值电流（8/20μs波的峰值电流约为其5倍左右），超过这个电流值就可能造成**性损坏。在同一个系列中，击穿电压越高的管子允许通过的峰值电流越小。
　　④**大箝位电压VC：TVS管流过脉冲峰值电流IPP时两端所呈现的电压。
　　⑤脉冲峰值功率Pm：脉冲峰值功率Pm是指10/1000μs波的脉冲峰值电流IPP与**大箝位电压VC的乘积，即Pm=IPP*VC。
　　⑥稳态功率P0：TVS管也可以作稳压二极管用，这时要使用稳态功率。
　　⑦极间电容Cj：与压敏电阻一样，TVS管的极间电容Cj也较大，且单向的比双向的大，功率越大的电容也越大。

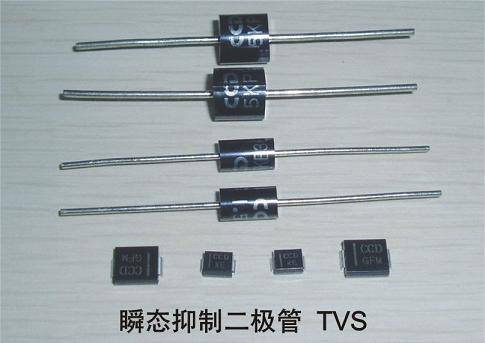

　　瞬态抑制二极管（TransientVoltageSuppressor）简称TVS，是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差、箝位电压较易控制、无损坏极限、体积小等优点。
　　已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表），RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。
大量供应瞬态抑制二极管以下SMAJ系列型号：
SMAJ5.0A/CA       SMAJ6.0A/CA        SMAJ6.5A/CA
SMAJ7.0A/CA       SMAJ7.5A/CA        SMAJ8.0A/CA
SMAJ8.5A/CA       SMAJ9.0A/CA        SMAJ10A/CA
SMAJ11A/CA        SMAJ12A/CA         SMAJ13A/CA
SMAJ14A/CA        SMAJ15A/CA         SMAJ16A/CA
SMAJ17A/CA        SMAJ18A/CA         SMAJ20A/CA
SMAJ22A/CA        SMAJ24A/CA         SMAJ26A/CA
SMAJ28A/CA        SMAJ30A/CA         SMAJ33A/CA
SMAJ36A/CA        SMAJ40A/CA         SMAJ43A/CA
SMAJ45ACA         SMAJ48A/CA         SMAJ51A/CA
SMAJ54A/CA        SMAJ58A/CA         SMAJ60A/CA
SMAJ64A/CA        SMAJ70A/CA         SMAJ75A/CA
SMAJ78A/CA        SMAJ85A/CA        SMAJ90A/CA
SMAJ100A/CA      SMAJ110A/CA      SMAJ170A/CA
SMAJ130A/CA      SMAJ140A/CA      SMAJ150A/CA
SMAJ160A/CA      SMAJ120A/CA

大量供应瞬态抑制二极管以下SMBJ系列型号：
SMBJ5.0A/CA       SMBJ6.0A/CA        SMBJ6.5A/CA
SMBJ7.0A/CA       SMBJ7.5A/CA        SMBJ8.0A/CA
SMBJ8.5A/CA       SMBJ9.0A/CA        SMBJ10A/CA
SMBJ11A/CA        SMBJ12A/CA         SMBJ13A/CA
SMBJ14A/CA        SMBJ15A/CA         SMBJ16A/CA
SMBJ17A/CA        SMBJ18A/CA         SMBJ20A/CA
SMBJ22A/CA        SMBJ24A/CA         SMBJ26A/CA
SMBJ28A/CA        SMBJ30A/CA         SMBJ33A/CA
SMBJ36A/CA        SMBJ40A/CA         SMBJ43A/CA
SMBJ45ACA         SMBJ48A/CA         SMBJ51A/CA
SMBJ54A/CA        SMBJ58A/CA         SMBJ60A/CA
SMBJ64A/CA        SMBJ70A/CA         SMBJ75A/CA
SMBJ78A/CA        SMBJ85A/CA        SMBJ90A/CA
SMBJ100A/CA      SMBJ110A/CA      SMBJ170A/CA
SMBJ130A/CA      SMBJ140A/CA      SMBJ150A/CA
SMBJ160A/CA      SMBJ120A/CA

硕凯（昆山）电子有限公司
温斌18952450265
电话：0512-57972672
传真：0512-57972671
网址；www.SOCAY.com

大量供应瞬态抑制二极管以下SMCJ系列型号：
SMCJ5.0A/CA       SMCJ6.0A/CA        SMCJ6.5A/CA
SMCJ7.0A/CA       SMCJ7.5A/CA        SMCJ8.0A/CA
SMCJ8.5A/CA       SMCJ9.0A/CA        SMCJ10A/CA
SMCJ11A/CA        SMCJ12A/CA         SMCJ13A/CA
SMCJ14A/CA        SMCJ15A/CA         SMCJ16A/CA
SMCJ17A/CA        SMCJ18A/CA         SMCJ20A/CA
SMCJ22A/CA        SMCJ24A/CA         SMCJ26A/CA
SMCJ28A/CA        SMCJ30A/CA         SMCJ33A/CA
SMCJ36A/CA        SMCJ40A/CA         SMCJ43A/CA
SMCJ45ACA         SMCJ48A/CA         SMCJ51A/CA
SMCJ54A/CA        SMCJ58A/CA         SMCJ60A/CA
SMCJ64A/CA        SMCJ70A/CA         SMCJ75A/CA
SMCJ78A/CA        SMCJ85A/CA         SMCJ90A/CA
SMCJ100A/CA       SMCJ10A/CA         SMCJ170A/CA
SMCJ130A/CA       SMCJ140A/CA        SMCJ150A/CA
SMCJ160A/CA       SMCJ120A/CA
