双向双模干线放大器
发布时间 2009-12-06 12:49:07
产品描述

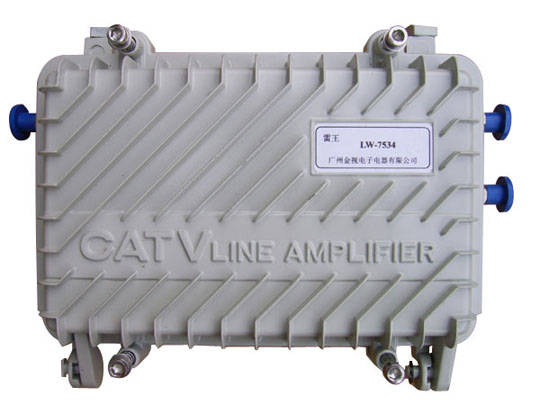

LW-7534双向干线放大器主要用于CATV电视图像信号、数字电视信号、电话语音信号和数据（或压缩数据）信号的远距离光纤传输.是有线电视传输优选设备,在网络改造和升级扩展中都出色的胜任,独立的反传输通道,可变反向增益调整,输出电平灵活设定.
性能特点：
l 室外CATV干线**,具有良好的防水设计.
l 带一路桥接输出口可构成接分支可分配输出.
l 双模块,功率倍增放大.
l 采用Philips或Motorola进口模块,性能指标佳.
l 铸铝防水外壳，高可靠性开关电源，严密的防雷击系统，确保了设备能在野外恶劣环境中长期稳定工作.
l 该产品技术成熟，工艺先进，性能良好，性价比高.
l 输入,输出,桥接均可馈电.
l 具有反向回路功能,可视需要安装反向电路模组.
技术参数:
|
项目
|
单位
|
参数
|
|
正向传输
|
||
|
频率范围
|
MHz
|
45（87）～750
45（87）～860
|
|
标称增益
|
dB
|
24 32
24
32
|
|
带内平坦度
|
dB
|
±0.75
|
|
标称输入电平
|
dBmV
|
72
|
|
标称输出电平
|
dBmV
|
96 104
|
|
增益调节范围
|
dB
|
0～15
|
|
斜率调节范围
|
dB
|
0～24
|
|
温度补偿范围
|
dB
|
±2.5
|
|
噪声系数
|
dB
|
≤10
|
|
载波复合三次差拍比
|
dB
|
73 69
78
74
|
|
载波复合三次拍比
|
dB
|
72 68
76
70
|
|
反射损耗
|
dB
|
≥14
≥16
|
|
反向传输
|
||
|
频率范围
|
MHz
|
5～30（65）
|
|
带内平坦度
|
dB
|
±1
|
|
反射损耗
|
dB
|
≥14
|
|
标称增益
|
dB
|
0～20
|
|
**大输出电平
|
dBuV
|
≥104
|
|
增益调节范围
|
dB
|
0～10
|
|
斜率调节范围
|
dB
|
0～15
|
|
一般特性
|
||
|
电源电压
|
V
|
A:～220V±15﹪、 B:～（28～90）V
|
|
抗雷击能力
|
KV
|
＞5
|
|
功耗
|
VA
|
≤30
|
|
外形尺寸
|
mm
|
315×215×112
|
