高压探棒 HVP-15HF
发布时间 2009-08-24 17:13:42

产品描述

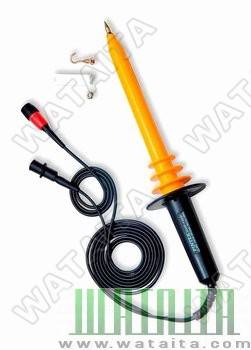

高压探棒 HVP-15HF
50MHz/15KV HVP-15HF (X1000 , 100MΩ)
**大量测电压:15KV DC / 10KV AC rms / 30KV peak。
频宽高达50MHz。
超低噪声( S/N比 )60dB at 1KHz。
多项安规检验合格。
搭配PL-10可连接到电表使用。
HVP-15HF (1000:1 , 50MHz , 低杂讯)
**大测试电压 DC:0~15KV
- AC rms:0~10KV (Sine Wave)
- AC peak:0~30KV (Pulse)
讯号杂讯比 (S/N) > 60dB (1KHz), > 50dB
(1MHz)
测试频宽 (-3dB) 50MHz
衰减比例 1/1000
上升时间 约7ns
输入电阻 100MΩ
匹配电容(可调) 3.0 PF ± 0.5 PF
cable线长度 2公尺 ± 0.2公尺
温度系数 ≦200 PPM/℃
直流精确度 ≦ 1.5% to 10KV ≦ 2.5% to 15KV
操作温度 0℃ ~ + 50℃
储存温度 - 20℃ ~ + 70℃
外形尺寸 340 mm(长) x 80Φ (圆柱形)
净重 250g
注意
选择搭配PL-10(阻抗匹配器)可延伸HVP-15HF使用领域,可以将测试值在DMM上正确的显示出來。
