A55-T型透明线全自动吹塑机
发布时间 2009-10-13 10:37:06
产品描述

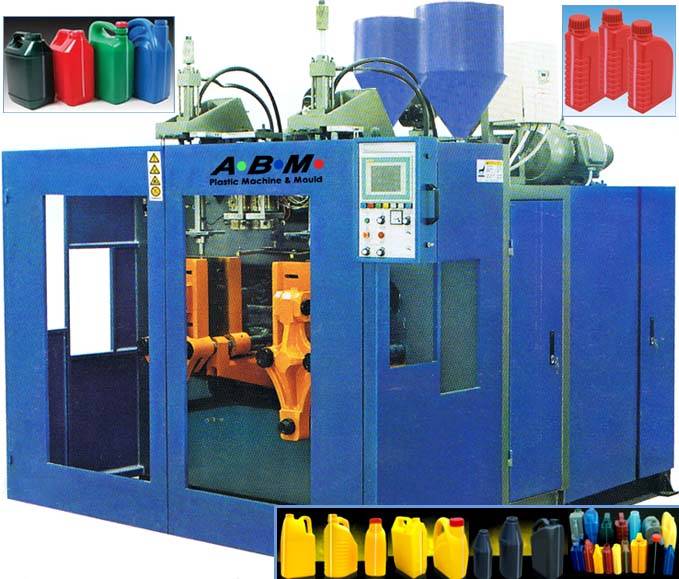

A55-T型透明线全自动吹塑机--包括A55D-T双工位和A55S-T单工位两款机器, 可配1到4不等数量的模头来满足客户对不同产量和不同产品大小的要求.本机型主要用来生产有透明液位线的产品,如机油桶等.本机生产的产品液位线不串胶,清晰透明笔直.本型号全自动吹塑机采用液压锁模,电脑控制,全自动化生产,速度快,效率高,产品质量好,节能低噪,安全可靠.本机型**大可吹2.5L的产品
|
技术参数： |
|||||
|
型 号 |
A55D-T |
A55S-T |
|
||
|
工位数 |
双工位 |
单工位 |
|
||
|
主螺杆直径 |
55mm |
55mm |
|
||
|
透明线螺杆直径 |
25mm |
25mm |
|
||
|
**大制品容量 |
1.5L |
2.5L |
|
||
|
空循环产量 |
900ⅹ2 pc/h |
1100 pc/h |
|
||
|
适用原料 |
PE、PP... |
PE、PP... |
|
||
|
主螺杆长径比 |
22～30（L/D） |
22～30（L/D） |
|
||
|
主螺杆电机功率 |
11KW |
7.5kw |
|
||
|
主螺杆加热功率 |
5.0KW |
6.0KW |
|
||
|
主螺杆加热区段数 |
3段 |
3段 |
|
||
|
螺杆塑化能力 |
40～45kg/h（HDPE） |
40～45kg/h（HDPE） |
|
||
|
油泵电机功率 |
5.5KW |
5.5KW |
|
||
|
锁模力 |
30 KN |
45 KN |
|
||
|
开合模行程 |
118～330mm |
128～478mm |
|
||
|
需要模具数量 |
2副 |
1副 |
|
||
|
模具**大尺寸 |
280ⅹ300mm（WⅹH） |
330ⅹ350mm（WⅹH） |
|
||
|
模头数 |
1、2、3、4 |
1、2、3、4 |
|
||
|
单模头**大口模直径 |
80mm |
125mm |
|
||
|
单模头模头加热功率 |
1.6KW |
2.2KW |
|
||
|
单模头模头加热区段数 |
3段 |
3段 |
|
||
|
双模头中心距 |
120mm |
140mm |
|
||
|
双模头**大口模直径 |
50mm |
65mm |
|
||
|
双模头加热区段数 |
3段 |
3段 |
|
||
|
双模头加热功率 |
2.2KW |
2.4KW |
|
||
|
吹气压力 |
0.6Mpa |
0.6Mpa |
|
||
|
气体用量 |
0.4m3/min |
0.4m3/min |
|
||
|
冷却水压力 |
0.3Mpa |
0.3Mpa |
|
||
|
用水量 |
40L/Min |
45L/Min |
|
||
|
平均能耗 |
10KW |
12KW |
|
||
|
电源 |
3相,220/380V,50/60Hz,其他国家电压可按要求配置 |
|
|||
|
机器外形尺寸 |
2.6ⅹ1.7ⅹ2.3m（LⅹWⅹH） |
2.6ⅹ1.5ⅹ2.3m（LⅹWⅹH） |
|
||
|
机器重量 |
2.1T |
2.8T |
|
||
|
|
|||||
|
辅助设备 |
低压空压机 |
0.84m3/min,1.2Mpa,7.5kw,0.2m3 1台 |
|||
|
储 气 罐 |
0.42m3/0.8Mpa 1台 |
||||
|
冷 水 机 |
5HP 1台 |
||||
|
|
|||||
|
基本配置 |
|
|
|
|
|
|
开合模系统 |
双平移＋高精度线性导轨＋大梁臂圆柱轴。 |
||||
|
挤 出 系统 |
硬齿面减速器＋进口变频器。 |
||||
|
模 头 系统 |
特殊钢中心进料挤出模头。 |
||||
|
液 压 系统 |
全进口液压阀、密封件＋电液比例控制。 |
||||
|
控 制 系统 |
日本进口PLC＋进口触摸屏＋PLC自动温控模块＋进口电器元件。 |
||||
|
|
|||||
|
备注：以上配置为标准配置,特殊要求可订做。因产品改进需要，参数变动，恕不另行通知 |
|||||
