参数 Parameter
|

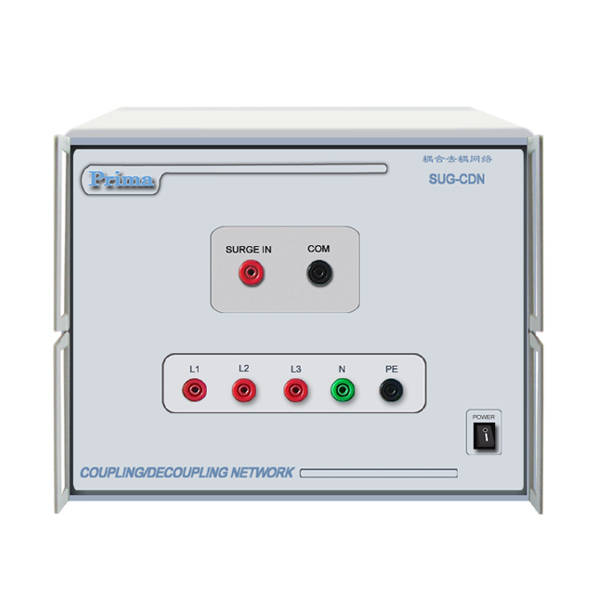

SUG-CDN
|
|
耦合方式
Coupling method
|
电容耦合 : capacitor coupling
|
|
耦合电容
Coupling capacitor
|
9μF （共模试验 common mode test ）
18μF （差模试验 normal mode test ）
|
|
去耦电感
Decoupling Inductor
|
1.5mH
|
|
耦合的浪涌波形
Surge waveform coupled
|
综合波 （1.2/50 μ s 电压波， 8/20 μ s 电流波 ）
Combination waveform（1.2/50 μ s voltage waveform,
8/20 μ s current waveform）
|
|
**大输入浪涌电压
Max. input voltage waveform
|
6kV
|
|
**大输入浪涌电流
Max. input current waveform
|
3kA
|
|
耦合方式选择
Coupling mode choice
|
自动操作 AUTO operation
|
被试设备容量
Power capacity of EUT |
三相五线， 380V ， 16A
3 phase, 5 wire, 380V, 16A
|
|
未加浪涌线上的残余压
The residual surge voltage on unsurged line
|
试品不接时，残余电压不超过所施**大试验电压的 15％
Not exceed 15％ of the max. applicable test voltage when EUT is
disconnected
|
电源线入口处接的残余电压
The residual surge voltage on the power supply input of the
decoupling network. |
试品不接时，残余电压不超过所施**大试验电压的 15％ 或电源线峰值电压两倍
Not exceed 15％ of the max. applicable test voltage when EUT is
disconnected or twice for peak
|
|
工作电源 Power in
|
AC 220V 50/60Hz
|
|
环境温度
Operating temp.
|
15 ℃ -35 ℃
|
|
外形尺寸 Dimensions
（D×W×H） mm
|
450*520*308
|
