三片式承插焊球阀-电话02136320477

发布时间 2009-09-23 09:56:23

产品描述

 当前位置:首页--产品展示--产品目录--球阀--片式球阀

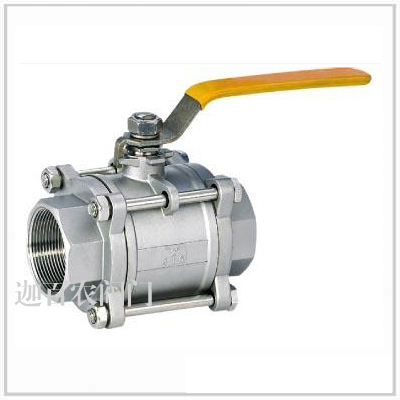

  产品全称:三片式承插焊球阀|上海迦百农阀门制造有限公司
三片式承插焊球阀|上海迦百农阀门制造有限公司
三片式承插焊球阀|上海迦百农阀门制造有限公司
  产品详细:
技术规范:

公称压力:1.6-6.4MPa

适用稳定范围:-20~232℃~350℃

适用介质:水、油、气及某些腐蚀性液体(W。O。G)

承插焊标准SW:GB12224.ANSIB16.25

■主要零件材料:
零件名称
材质
阀体
不锈钢CF8M
碳钢WCB
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
阀盖
不锈钢CF8M
碳钢WCB
球体
不锈钢SS316
不锈钢SS304
阀杆
不锈钢SS316
不锈钢SS316
螺母
不锈钢SS304
FCD45
垫圈
不锈钢SS304
FCD45
手柄套
塑料
塑料
手柄
不锈钢SS304
不锈钢SS304
阀杆螺母
不锈钢SS304
B7
填料压盖螺母
不锈钢SS304
不锈钢SS304
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
止推垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
螺栓
不锈钢SS304
B8
■主要外形尺寸:
SIZE
1/4"
3/8"
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
4"
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
68
68
72
82
90
112
120
145
185
210
268
H
50
50
60
64
71
78
86
95
130
148
173
E
100
100
130
130
165
165
190
190
250
250
280
F
14.1
17.6
21.8
27.5
34.7
43.0
49.0
61.5
77.0
90.0
115.2
P
10
10
10
13
13
16
16
18
18
20
20
■安装说明:

1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。

■订货须知:
⑴三片式承插焊球阀产品型号与名称 ⑵三片式承插焊球阀公称通径DN ⑶三片式承插焊球阀额定流量系数KV ⑷三片式承插焊球阀公称压力和压差 ⑸阀体和阀内组件材料 ⑹三片式承插焊球阀流量特性 ⑺三片式承插焊球阀适用温度 ⑻三片式承插焊球阀电源电压和控制信号 ⑼三片式承插焊球阀是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
