一、依据国家建筑行业标准JG149－2003《膨胀聚苯板薄抹灰外墙外保温系统》
中心编号：国建抽字[2005]第0459号
| 序号 |
检验项目 |
标准指标 |
检验值 |
单项判定 |
| 1 |
吸水量，g/m2，浸水24h |
≤500 |
471 |
合格 |
| 2 |
抗冲击强度，J
普通型（P型） |
≥3.0 |
3.0 |
合格 |
| 3 |
耐冻融 |
表面无裂纹、空鼓、
起泡、剥离现象 |
表面无裂纹、空鼓
、 起泡、剥离现象 |
合格 |
| 4 |
水蒸气湿流密度，
g/（m2.h） |
≥0.85 |
1.91 |
合格 |
| 5 |
不透水性 |
试样防护层内
侧无水渗透 |
试样防护层内
侧无水渗透 |
合格 |
二、系统的优异性
膨胀聚苯板薄抹灰外墙外保温系统具有优越的保温隔热性能，良好的抗水性能及抗压、抗冲击性能，能有效解决墙体的龟裂和渗漏水问题。该系统冬季能避免产生热桥，大大减少室内热能通过外墙损失；夏季能大大减少由阳光辐射外墙而传导至室内的热能，进而使暖气、空调的能耗下降。墙体重量轻、节能效果明显，可减少能源消耗、保护主体结构，还能延长建筑物的寿命。给建筑物
披上了一件温暖、可靠、耐久的外衣。是广大房地产开发商，保温节能建筑设计和建筑施工单位**的保温隔热体系。随着建筑节能的不断发展，其优异的性能逐渐被市场所接受，节能型建筑物将成为今后发展的方向。

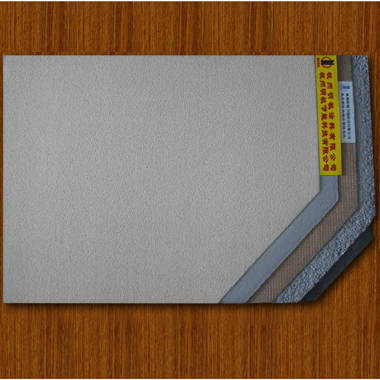

三、系统结构
1、基层墙体：钢筋混凝土墙、混凝土空心砌块墙、粘土多孔墙、粘土砖墙。
2、粘结层：胶粘剂。
3、保温层：聚苯乙烯泡沫板。
4、底层防护层：抹面胶浆。
5、增强材料：耐碱玻纤网格布。
6、罩面材料：抹面胶浆。
7、外饰面：腻子，面层涂料。
根据设计需要可加设锚固胀钉
四、施工前的准备
基层预处理：经过工程验收达到质量标准的结构承重墙面或非承重墙面即可进行外墙外保温施工，对既有建筑墙体进行保温改造时，需对外墙表面进行检查，空鼓处要彻底清除，开裂处应认真修补，墙面平整度超差部分应剔凿或修补。如果基层墙体的附着力不能满足要求，应对基层墙体外表面作彻底清理，或增加粘结面积率，或考虑加设机械锚固件。门窗洞口尺寸位置达到设计和质量要求，门窗框或辅框应已立完。
注意：既有房屋改造时如墙体面层有涂料，必须用角磨机清理干净，再进行外墙外保温施工。
墙体基面尺寸偏差还应符合下表规定
| 工程做法 |
项目 |
允许偏差,≤,mm |
| 砌体工程 |
墙面垂直度 |
每层 |
5（2m托线板检查） |
| 全高 |
≤10m |
10 |
经纬仪或吊线检查 |
| ＞10m |
20 |
| 表面平整度 |
5 |
2m直尺和楔形塞尺检查 |
| 混凝土工程 |
垂直度 |
层高 |
≤5mm |
8 |
| ＞5mm |
10 |
| 全高 |
H/1000且≤30 |
| 表面平整 |
2m长度 |
8 |
注意：新建建筑建议混凝土基层至少养护28天，每10mm厚的水泥砂浆基层至少养护7天。
工作条件：工作温度应高于5℃，而且施工完后，至少24小时内应维持环境温度高于5℃。
当施工现场温度高于30℃时，应在施工脚手架上搭设防晒布，避免阳光直射。雨天不能施工。
五、 施工方法
1、拌料容器：使用180公斤铁桶从中央切成两个容器，放入胶粘剂胶液和粉料混合并进行充分搅拌，且无块状疙瘩和有光泽的糊状胶浆方可使用。
2、配比指导：
胶粘剂胶液1公斤：3.5～4公斤粉料的配比进行粘结。
抹面胶浆 胶液1公斤：粉料3.5～4公斤。
3、注意搅拌：由于运输及贮存的原因，桶内配料可能出现分离现象，所以在配料前应采用手提式电动搅拌器进行搅拌。然后再按配比搅拌均匀方可使用。
4、粘贴方法：如墙体符合要求，采用点框粘结法，在板面四周涂抹一圈搅拌好的胶泥，其宽度为50mm，板面中央均匀涂抹5个点，应保证粘贴面积不小于30％，然后将聚苯板直接贴在墙面上左右轻揉即可。聚苯板铺贴应平整。板材的排列自下向上，竖向错缝，阻角处交错相接，板与板之间要靠紧靠实。
5、在垂直表面上安装保温板时，应从墙壁的基部及坚固**的或临时支撑处开始，注意必须测量放线，挂基准线。
6、当设计要求局部外饰面砖时，应选用密度不小于25kg/m3聚苯板、粘结面积不小于50％。
六、聚苯乙烯泡沫塑料板的要求：
应符合GB/T10801.1-2002的要求。
聚苯乙烯苯板应为阻然型 600mm×900mm 600mm×1200mm规格
根据墙体的平整度可选择泡沫板尺寸的大小。
俗称：EPS苯板、泡沫板。密度≥18kg/m3 。
注意：EPS苯板在上墙前应在自然条件下陈化42天或在60℃蒸汽中陈化5天。
聚苯乙烯泡沫塑料板允许偏差表
| 实验项目 |
允许偏差 |
| 厚度/mm |
≤50mm |
±1.5 |
| ＞50mm |
±1.5 |
| 长度/mm |
±1.5 |
| 宽度/mm |
±1.5 |
| 对角线/mm |
±1.5 |
| 板边平直/mm |
±1.5 |
| 板面平整度/mm |
±1.5 |
注意：本表的允许偏差值以1200mm长600mm宽的膨胀聚苯板为基准
七、锚固胀钉
金属螺钉应采用不锈钢或经过表面防腐处理的金属制成，塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯制成，制作塑料钉和塑料套管的材料不得使用回收的再生材料。锚栓有效锚固深不小于25mm，塑料圆盘直径不小于50mm。其技术性能指标应符合下列要求：
性能指标
| 实验项目 |
技术指标 |
| 单个锚栓抗拉承载力标准值/kN |
≥0.30 |
| 单个锚栓对系统传热增加值/W（m2·K） |
≤0.004 |
八、
耐碱玻璃纤维网格布
耐碱型玻璃纤维网格布，是埋入防护用的抹面砂浆，用以提高外保温系统机械强度和抗裂性的增强材料。应采用经过耐碱树脂涂覆的抗碱玻璃纤维网格布。网孔中心距4×4（mm）、单位面积重量160g/m2。
玻纤网格布的铺贴
1、用不锈钢抹刀，在聚苯板表面均匀涂抹一层面积略大于一块玻纤网格布的抹面胶浆，厚度1.0mm~１.5mm之间。立即将玻纤网压入湿的抹面胶浆中，丝网弯曲的一面朝里，用抹刀从中央向四周压抹（可先压一个“T”字笔画），将网全部埋入湿的胶浆，不得有网线外露。
2、应自上而下沿外墙一圈一圈铺贴网格布；网格布左右之间必须有70mm的重叠搭界，上下接宽不小于100mm。
3、待贴网胶浆稍干硬至可以碰触时，再立即用抹刀涂抹第二道胶浆找平，厚度1.5mm~2mm，直到网格布全部覆盖。养护期间严禁撞击振动。
九、涂料
涂料必须与薄抹灰外保温系统相容，其性能指标应符合外墙建筑涂料的相关标准。
十、施工工具
外接电源设备：电动搅拌器、密齿手锯、壁纸刀、油漆刷子、抹子、阴阳角抿子、托线板、墨斗、安全帽、安全带、2m靠尺、钢卷尺、角磨机、剪刀等。
十一、操作规程
粘结瓷砖、地砖、大理石
1、基层墙体：混凝土墙，各种砌体墙，水泥地面。
2、水泥砂浆。
3、粘结层：胶粘剂。
4、瓷砖、地砖、大理石。
5、嵌缝泥。
一、适用范围
可粘结中小型瓷砖、地砖、大理石、马赛克、天然石等。
适用于以下场合：墙面、地面、室内、室外、传统的水泥砂浆面。
二、基层预处理：欲涂基底必须平坦完整稳固。疏松颗粒油脂、油漆及其它影响粘结的杂物必须清除。
三、配比混合：胶粘剂胶液：粉料＝1：3.5~4
四、使用指导
1、用直角镘刀在基底上涂一层配制搅拌好的胶粘剂胶浆，然后立即用镘刀刮平到所需的厚度。镘刀的尺寸大小取决于瓷砖的形状和大小。
如果瓷砖很大或瓷砖凹凸不平，可把粘结剂涂在瓷砖背面，以保证粘结的有效性。
2、将瓷砖铺贴在粘结剂涂层上，并用力压，保证瓷砖与粘结剂接触良好。
在铺贴瓷砖前要仔细检查一下粘结剂涂层是否已结皮，如涂层已结皮，须重新再涂抹粘结剂。
3、瓷砖在铺贴后12小时才可以嵌缝。
4、粘贴瓷砖完工后须养护24 小时。
五、参考用量：
每平方米用量胶粘剂2.5~4公斤。（用量与基层墙体的平整度有关）
