浅谈一下，槽式桥架和梯式桥架的区别在哪里

槽式桥架与梯式桥架在电缆桥架领域，是结构差异明显的两种类型。其核心区别主要体现在结构形态、防护能力、适用线缆这三个关键维度上，而这些区别直接影响了它们各自的应用场景和功能侧重点。通俗来讲：

槽式桥架就像是一个“全封闭的金属槽盒”，主打对线缆的防护和屏蔽功能；

梯式桥架则类似“开放式的金属梯子”，主要突出通风优势以及较低的成本 。

下面我们通过详细对比，帮你清晰分辨两者的差异以及适用场景 。

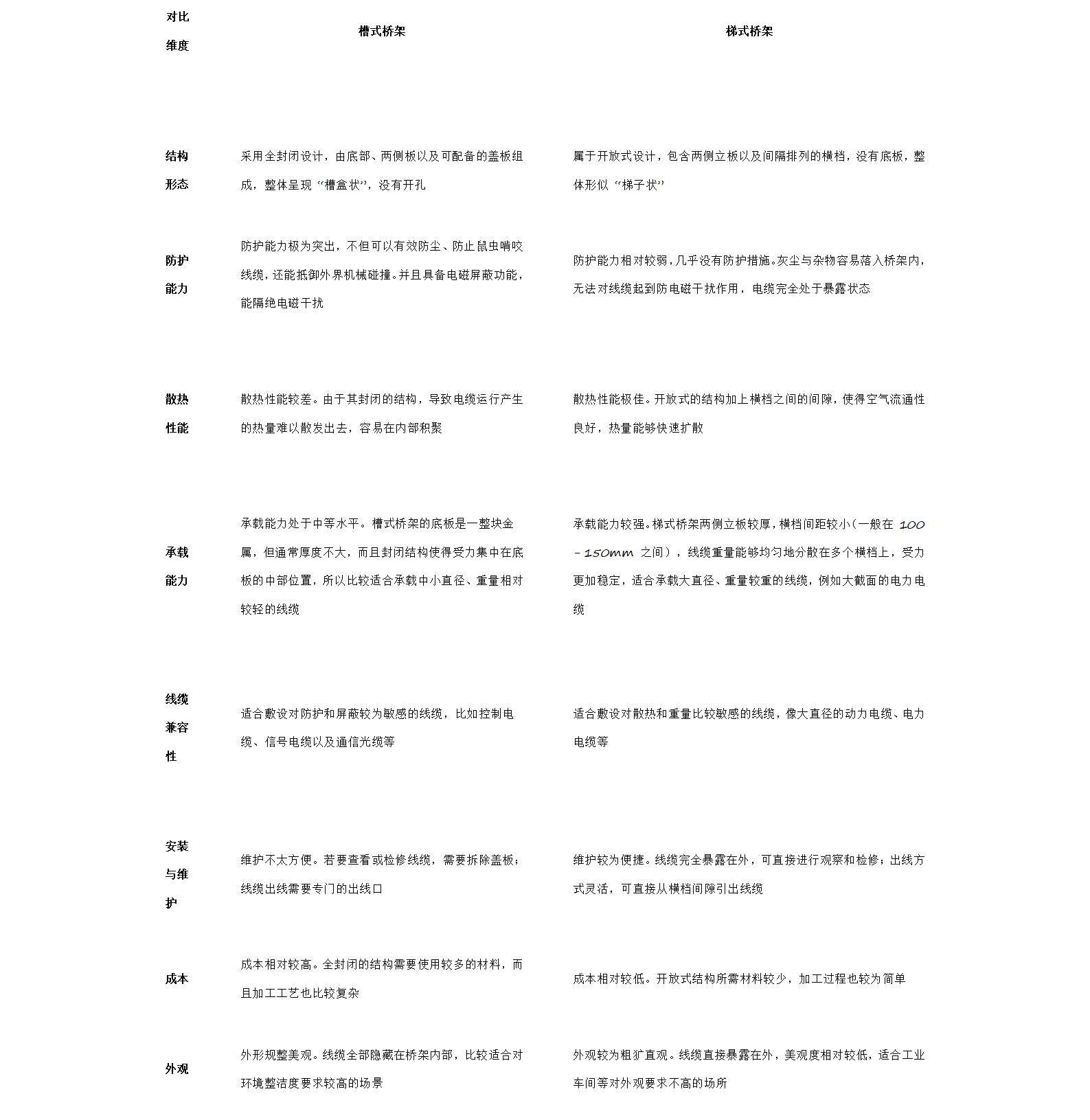

一、核心区别对比表（清晰直观）

二、关键差异深度解析（助你理解“为何不同”）

1. 结构导致“防护与散热”的核心矛盾

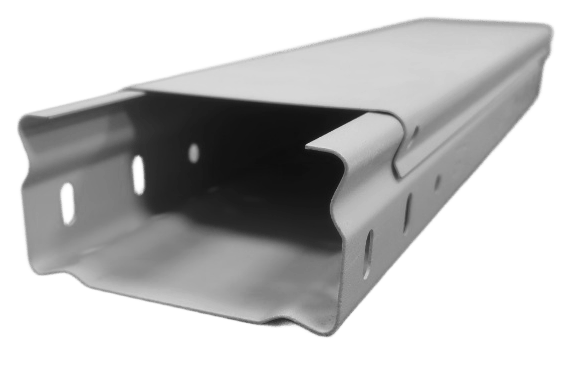

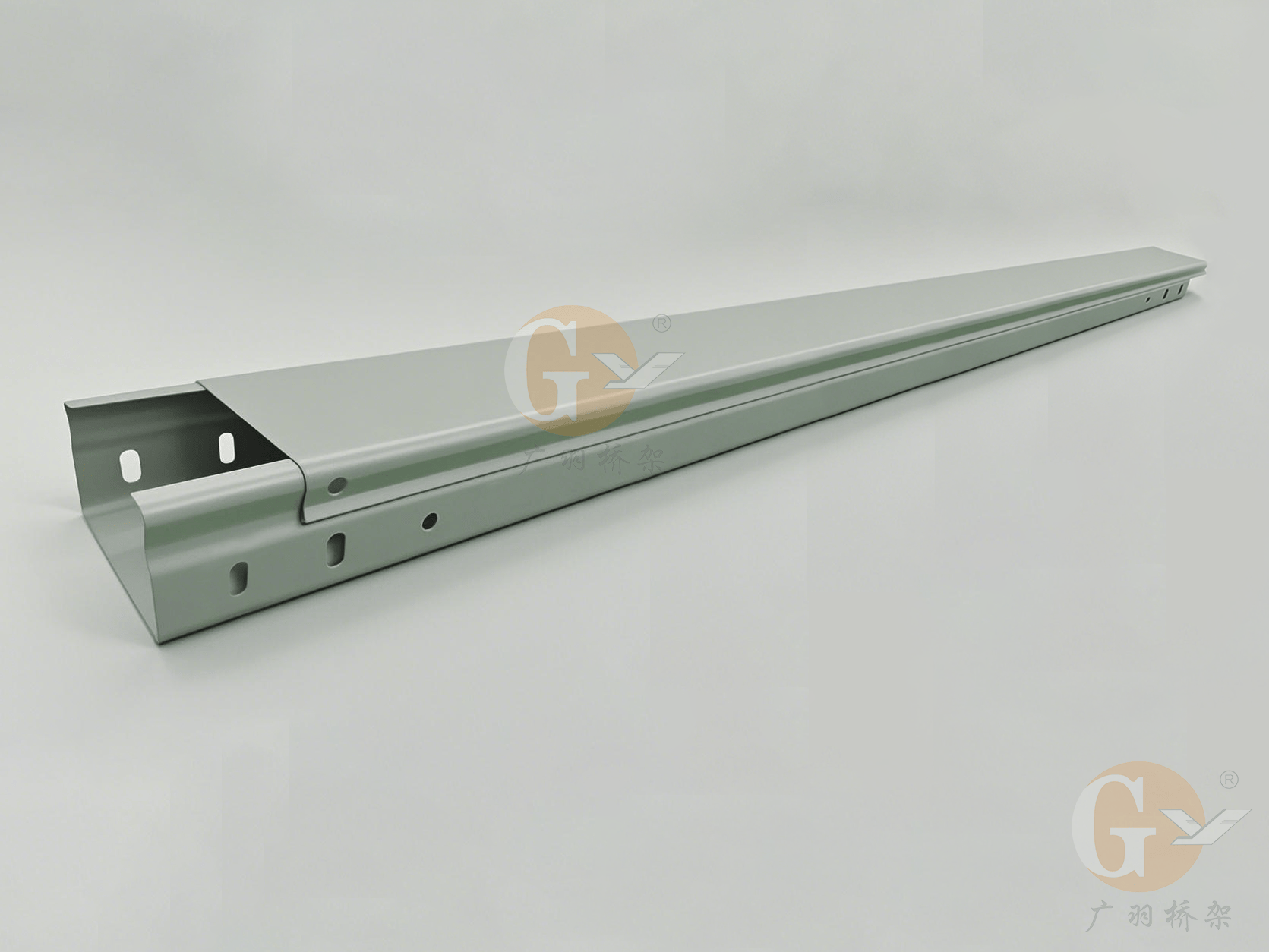

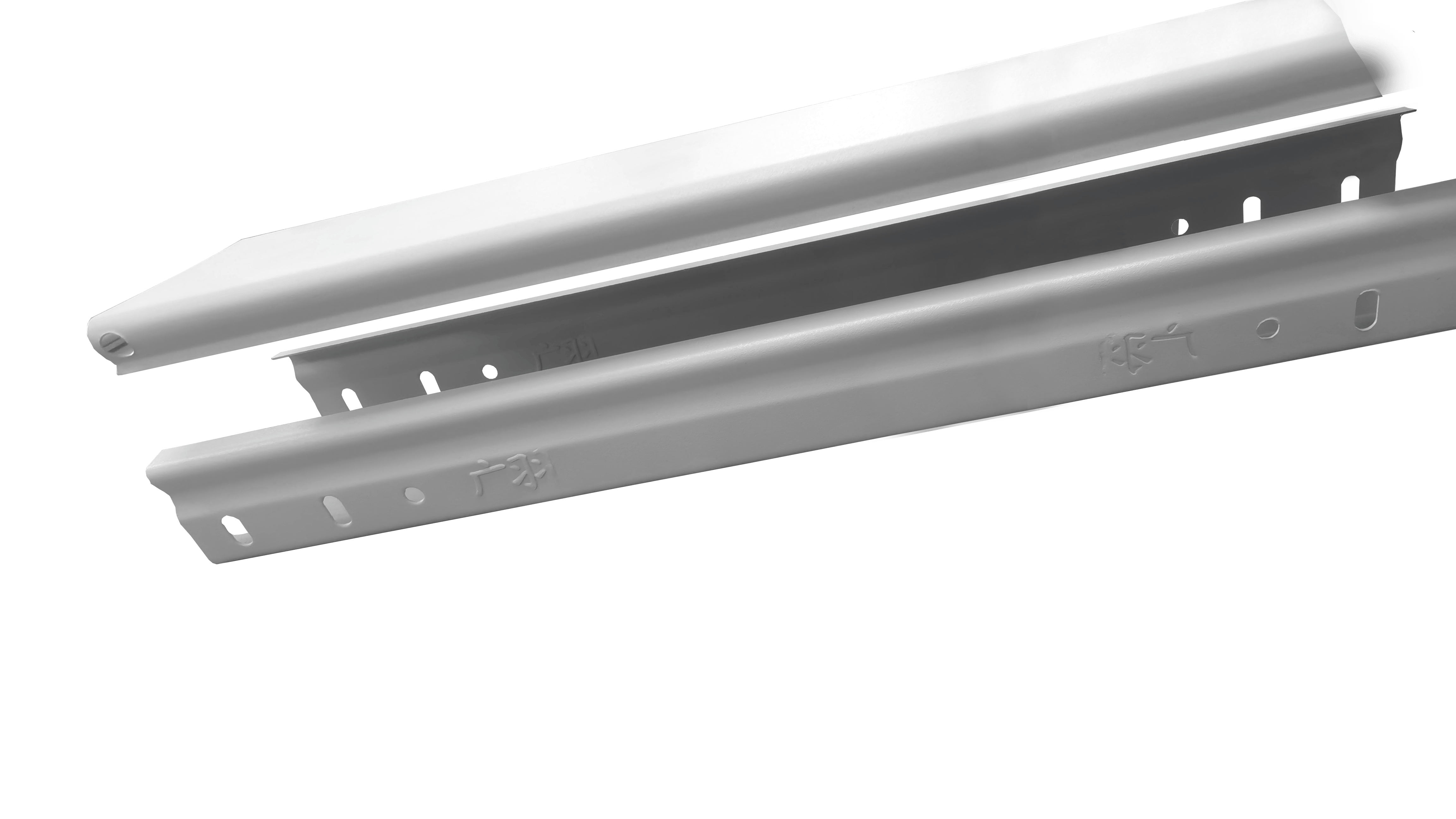

槽式桥架的“封闭特性”：

槽式桥架全封闭的金属槽体就如同给线缆包裹了一层坚实的“保护壳” 。在诸如机房、洁净车间这类环境里，它能够有效阻挡灰尘、水汽，防止鼠虫进入啃咬线缆，避免因线缆积灰或者被啃咬而引发短路故障。同时，其金属外壳还能实现电磁屏蔽功能，既可以防止外界干扰信号电缆，又能避免内部线缆产生的信号干扰外部设备。就像数据中心的通信光缆，为保证信号传输稳定，必须使用槽式桥架 。

然而，这种封闭特性也带来了弊端，电缆运行过程中产生的热量被困在桥架内部，难以排出，所以并不适合敷设大电流、高发热的动力电缆，比如 10kV 以上的电力电缆 。

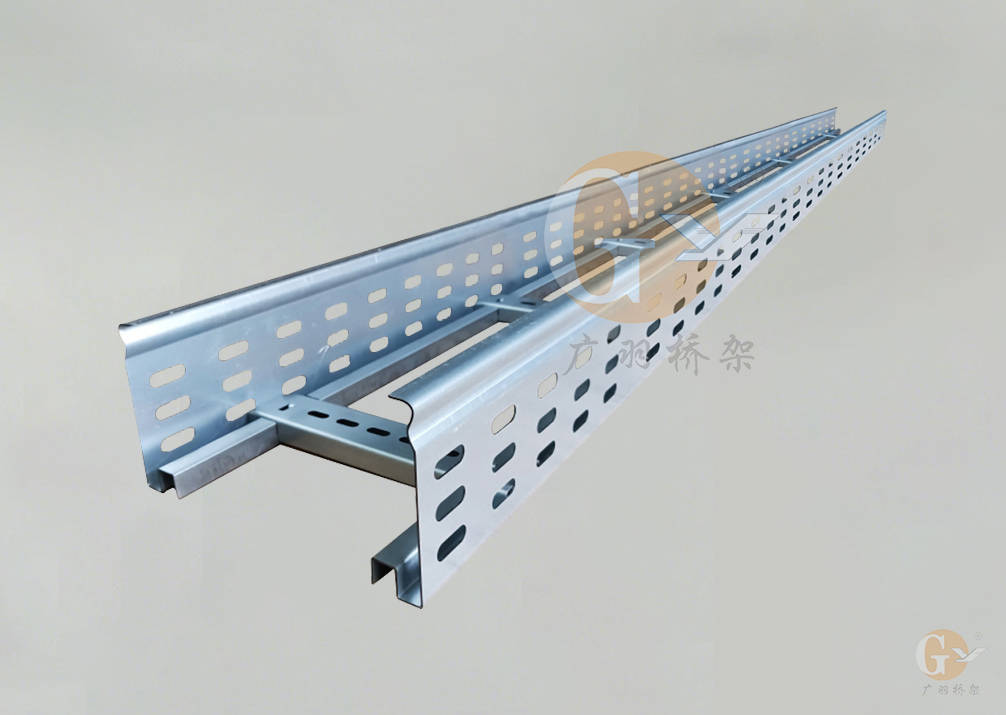

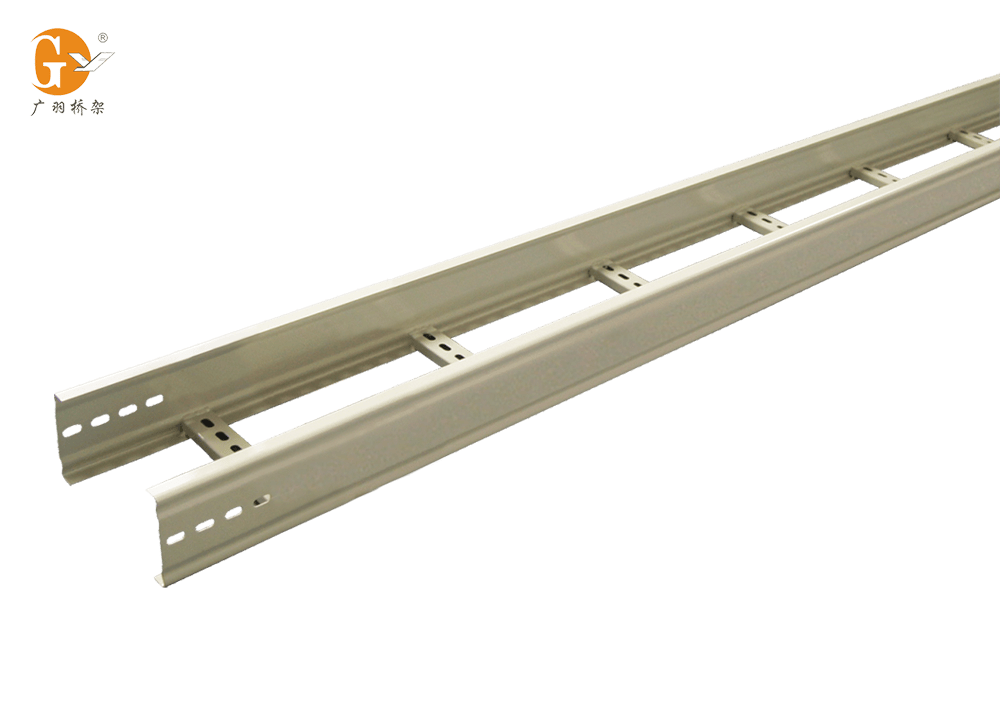

梯式桥架的“开放特性”：

梯式桥架独特的梯子状结构，没有底板，横档之间存在间隙，空气可以在桥架内自由流通 。像发电厂、变电站的主电力电缆这类大直径动力电缆，在工作时会产生大量热量，通过这种开放结构形成的空气对流，热量能够快速散发出去，从而避免电缆因过热导致绝缘层加速老化 。

但这种开放性也使得其防护能力缺失。在灰尘较多、潮湿或者有鼠虫出没的环境下，例如地下车库、粉尘车间，线缆很容易受到损害，所以这类场景很少会选用梯式桥架 。

2. 承载能力的差异：“承重量”决定适用线缆直径

槽式桥架的底板虽然是一整块金属，不过厚度一般较薄（主要是为了控制重量和成本）。并且因为封闭结构，受力主要集中在底板中部，所以它更适合承载直径较小、重量较轻的线缆 ，比如控制电缆、网线等，单根重量通常在 0.5kg 以内 。

梯式桥架两侧的立板较厚，横档间距较小（通常为 100 150mm ），线缆的重量能够均匀分布在多个横档上，受力更加稳定，因此能够承载直径大、重量重的线缆 ，例如 300mm? 以上的电力电缆，单根重量可达 10kg 以上 。

三、如何选择？3步实现快速决策

1. 关注线缆类型：

倘若敷设的是控制电缆、信号电缆、光缆（这些线缆对干扰和防护较为敏感），那么应选择槽式桥架；

要是敷设的是大直径动力电缆、电力电缆（这类线缆对散热和重量比较敏感），则应选择梯式桥架。

2. 考虑安装环境：

若安装环境洁净，且有屏蔽需求（如机房、数据中心、控制室等场所），那么槽式桥架是更好的选择；

要是安装环境灰尘较多、发热量大，而且对外观要求不高（像发电厂、变电站、工业厂房等地方），则梯式桥架更为合适。

3. 结合维护需求：

若需要长期无需维护，并且希望避免线缆暴露在外（例如商场吊顶内、办公楼机房等场景），此时应选择槽式桥架；

要是需要频繁进行检修，而且要求线缆能够直接直观地观察（例如工厂车间的电力布线场景），那么梯式桥架是更好的选择。

四、特殊场景补充

若遇到“既需要防护，又需要散热”的特殊场景（比如化工车间的动力电缆敷设） ：可以选择“带盖板的梯式桥架”，平时将盖板盖上以起到防尘作用，到了夏季温度较高时，拆除盖板实现散热功能；或者选用“托盘式桥架”，其底部有开孔设计，能够兼顾防护与散热功能，算得上是两者之间的“折中型”选择。

若场景“具有腐蚀性”（诸如海边、化工区等环境） ：无论**终决定选择哪种桥架，都应当优先考虑铝合金材质。因为铝合金的抗腐蚀能力远远优于镀锌钢，能够避免桥架因受到腐蚀而损坏 。

通过上述对两者差异的分析，大家就能依据实际需求精准挑选合适的桥架 。核心要点记住：“敏感线缆用槽式，粗重电缆用梯式” 。
