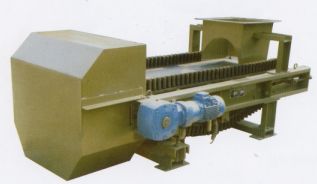

TDG-皮带秤

     　　TDG型定量给料机是引进德国申克（CARL SHE NCK）内核技术开发研制的具有先进水平的连续称量给料设备，用于固体物料的定量输送。它具有精度高、长期稳定性好、可靠性高等特点，尤其可以在恶劣的工作环境下正常运行。

    广泛应用在建材、水泥、冶金、化工、矿山、化肥、粮食等需要用皮带输送散状物料并进行配料的工业领域。

技术参数与功能

计量精度: 0.5％

 流量范围：  0.1-1500T/H

电源：220Ｖ10％、50HZ

适用于电阻应变式称重传感器（供桥：＋10V，灵敏度1~3mV/V）

适用于霍耳效应式速度传感器（2线：＋8V，3线：＋24V）

使 用 环 境：  温  度：－40℃～＋70℃

               湿  度：不大于95％

秤体结构

包括机架、驱动装置、称重框架、称重托辊、  主从动滚筒及环形计量胶带、托辊、卸料罩、挡料装置、皮带外表面清扫装置及犁形内表面清扫器、跑偏自动开关、供料料斗和自动张紧装置等构成。

　　

【选型设计】

   选型设计步骤一般如下：**根据物料特性参数选定技术方案，然后确定料斗型式、带宽及**小长度，再计算出输送带速度，每米料重所需拖动力、所需转距及减速机的型式和传动比，电机功率及调速器型号规格。

   一般上述工作由我方专业技术人员根据用户提供的物料特性参数及用户提出的相关功能技术要求进行系统设计，然后提供给对方。

   根据物料的流动特性选择料斗型式是保证连续精确给料和配料的首要条件。

【定货须知】

   为确保我公司科学正确设计选型定量给料机，设计院所和用户定货时应提供如下资料:

     *物料名称

     *物料粒度

     *物料容重

     *物料温度

     *物料湿度

     ***大流量

*秤体长度（滚筒中心距）

*驱动装置是左装还是右装

     *控制信号

*秤体到仪表的距离

【关键配件】

控制仪表

称重传感器

速度传感器

变频器          （HLP和松下）

**减速机      （章臣和蜗轮）
