美标球阀

发布时间 2010-10-18 16:46:46

产品描述

主要零件材料：

名称		WCB类	cF8类	cF3类	CF8M类	CF3M类
阀体左体		A216-WCB	A351-CF8	A351-CF3	A351-CF8M	A351-CF3M
球体	B2～B8	A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
	B8以上	A216-WCB	A351-CF8	A351-CF3	A351-CF8M	A351-CF3M
阀杆		A182-F6a	A182-F304	A182-F304L	A182-F316	A182-F316L
阀座		PTFE/增强
阀座支承圈		A105.1025	A182-F304	A182-F304L	A182-F316	A182-F316L
弹簧		3yc7/17-49H
O彩圈		NBR	氟橡胶
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

应用规范

设计制造按 :APl16D/ANSI B16.34； GBl2237-89
结构长度按 :APl16D/ANSI B16.10；GB12221-89
法兰尺寸按 :ANSI B16.5； JB79-59:GB9113-88
检查试验按 :APl16D/API 598 ZBJ16006
使用温度 :-28-150℃（标准型） -28-350（高温）
低温（请注明温度）

CLASS150 A1B（3）41; （3）47；（3）61；（3）67F（N.PPL）（P.R.V）

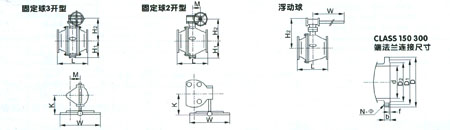

DN	d	L	LB焊接	H1	H2	W	M	K	D2	D1	D	N-φ	b	f	备注
1/2″	13	108	-	-	59	130	-	-	35	60.5	89	4-16	11.2	1.6	浮动球
3/4″	19	117	-	-	63	130	-	-	43	70	98	4-16	11.2	1.6
1″	25	127	-	-	75	160	-	-	51	79.5	108	4-16	11.2	1.6
11/2”	38	165	190	-	92	230	-	-	73	98.5	127	4-1 5	14.3	1.6
2″	51	178	216	-	107	230	-	-	95	120.5	152	4-19	15.9	1.6	浮动球固定球
21/2″	64	190	241	-	142	400	-	-	105	139.5	178	4-19	17.5	1.6
3″	76	203	283	-	152	400	-	-	127	152.5	190	4-19	19.1	1.6
4″	102	229	305	-	178	700	-	-	157	190.5	229	8-19	23.9	1.6
5″	127	356	-	-	252	1100	-	-	186	216	254	8-22	23.9	1.6
6″	152	394	457	-	272	1100	-	-	216	241.5	279	8-22	254.4	1.6
8″	203	457	521	-	342	1500	-	-	270	298.5	343	8-22	28.6	1.6
8″	203	457	521	-	398	600	115.5	350	270	298.5	343	8-22	28.6	1.6
10″	254	533	559	335	495	600	115.5	350	324	362	406	12-25	30.2	1.6
12″	305	610	635	385	580	800	171	420	381	431.8	482.5	12-25	31.8	1.6
14″	337	686	762	430	625	800	171	420	413	476	535	12-29	35	1.6
16″	387	762	833	470	720	800	257	400	470	539.5	597	16-29	36.6	1.6	固定球
20″	489	914	991	590	840	800	257	400	584	635	698	20-32	42.9	1.6
24″	591	106	1143	700	1050	800	150	410	692	749.5	813	20-35	47.8	1.6
26″	686	1245	1346	780	1150	800	83	650	800.1	863.6	927.1	28-35	71.4	1.6

CLASS 300 A3B（3）41；（3）47；（3）61；（3）67F（N．PPL）.（P.R.V）

DN	d	L	LB焊接	H1	H2	W	M	K	D2	D1	D	N-φ	b	f	备注
1/2″	13	140	-	-	59	130	-	-	35	66.5	95	4-16	14.2	1.6	浮动球
3/4″	19	152	-	-	63	130	-	-	43	82.5	117	4-19	15.9	1.6
1″	25	165	-	-	75	160	-	-	51	89	124	4-19	17.5	1.6
11/2″	38	190	190	-	92	230	-	-	73	114.5	156	4-22	20 7	1.6
2″	51	216	216	-	107	230	-	-	92	127	165	8-19	22.3	1.6	浮动球固定球
21/2″	64	241	241	-	142	400	-	-	105	149	190	8-22	25.4	1 6
3″	76	283	283	-	152	400	-	-	127	168	210	8-22	28.6	1.6
4″	102	305	305	-	178	700	-	-	157	200	254	8-22	31.8	1.6
5″	127	381	-	-	252	1100	-	-	186	235	279	8-22	35	1.6
6″	152	403	457	-	272	1100	-	-	216	270	318	12-22	36.5	1.6
8″	203	502	521	-	342	1500	-	-	270	330	381	12-25	41.3	1.6
8″	203	502	521	-	398	600	115.5	350	270	330	381	12-25	41.3	1.6
10″	254	568	559	335	495	600	115.5	350	324	387.5	444	16-29	47.7	1.6
12″	305	648	635	385	580	800	171	420	381	451	520.8	16-32	50.8	1.6
14″	337	762	762	430	625	800	171	420	412.8	514.5	584.2	20-32	53.8	1.6
16″	387	838	833	470	720	800	257	400	469.9	571.5	647.8	20-35	57.2	1.6	固定球
20″	489	991	991	590	840	800	257	400	584.2	685.8	774.8	24-35	63.5	1.6
24″	591	1143	1143	700	1050	800	150	410	692.2	812.8	914.4	24-41	69.8	1.6
26″	686	1346	1346	780	1150	800	83	650	800.1	939.8	1035	28-445	85.9	1.6

CLASS 400 A1 B（3）41；（3）47；（3）61；（3）67F（N.PPL）.（P.R.V）

DN	d	L	LB焊接	H1	H2	W	M	K	D2	D1	D	N．中	b	f	备注
1/2″	13	165	160		59	130			35	66.5	95	4-16	14.3	6.4	浮动球
3/4″	19	190	190		63	160			43	82.5	117	4-19	15.9	6.4
1″	25	216	216		75	160			51	89	124	4-19	17.5	6.4
11/2″	38	241	241		95	160			73	114.5	156	4-22	22.3	6.4
2″	51	292	292		107	230			92	127	165	8-19	25.4	6.4	浮动球固定球
4″	102	406	406		178	700			157.2	200	204	8-25	35	6.4
6″	152	495	495	250	300	700	116 5	350	216	270	317.5	12-25	41	6.4
8″	203	597	597	294	374	600	171	420	269.8	330	381	12-28.5	47.8	6.4
10″	254	673	673	370	445	800	171	420	324	387.5	445	16-32	53.8	6.4
12″	305	762	762	420	515	800	257	400	381	451	524	16-35	57	6.4
14″	337	826	826	460	550	800	257	400	413	514.5	584	20-35	60.5	6.4
16″	387	902	902	505	615	800	257	400	470	571.5	648	20-38	63.5	6.4
20″	489	1054	1054	630	810	800	150	410	584.2	686	775	24-41	69.8	6.4
24″	591	1232	1232	685	845	800	180	565	692.2	812.8	815	24-48	76	6.4
28″	686	1397	1397	860	1087	800	200	575	800	939.8	1035	28-51	95.3	6.4

CLASS 600 A1 B（3）41；（3）47；（3）61；（3）67F（N.PPL）.（P.R.V）

DN	d	L	LB焊接	H1	H2	W	M	K	D2	D1	D	N-φ	b	f	备注
1/2”	13	165	160	-	59	160	-	-	35	56.5	95	4-16	14 3	6.4	浮动球
3/4″	19	190	190	-	63	160	-	-	43	82.5	117	4-19	15.9	6.4
1″	25	216	216	-	75	230	-	-	51	89	124	4-19	17.5	6.4
11/2″	38	241	241	-	95	400	-	-	73	114.5	156	4-22	22.3	6.4
2″	51	292	292	-	107	700	-	-	92	127	165	8-19	25.4	6.4	浮动球固定球
4″	102	432	432	-	178	1100	-	-	1572	216	273	8-25	38	6.4
6″	152	559	559	250	300	600	116	350	216	282.1	355.6	12-29	47.2	6.4
8″	203	660	660	294	374	800	171	420	269.8	349.2	419.2	12-32	55.7	6.4
10″	254	787	787	370	445	800	171	420	324	431.8	508	16-35	63.5	6.4
12″	305	838	838	420	515	800	257	400	381	489	559	20-35	66.5	6.4
14″	337	889	889	460	550	800	257	400	413	527	603.2	20-38	69.8	6.4
16″	387	991	991	505	615	800	257	400	470	603.2	686	20-41	76.2	6.4
20″	489	1194	1194	630	810	800	150	410	584.2	724	818	24-44.5	89	6.4
24″	591	1397	1387	825	1010	800	83	650	692.2	838.5	940	24-51	101.6	6.4
28″	686	1549	1549	970	1180	800	123	800	800	965.2	1073	28-55	111.3	6.4
