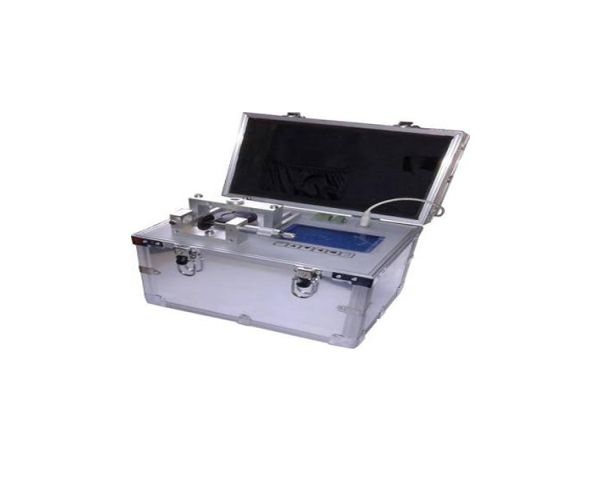

JBZC303智能振动校验仪
发布时间 2025-11-17 15:19:57
产品描述
概述
JBZC303振动校验仪是吉尔伯特公司新轻便多功能检验仪可校准多种类型的振动传感器，如压电式加速度传感器、磁电式速度传感器及电涡流式传感器，也可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。该校验仪内部除了可以产生20、40、80、160、200Hz 等五种常用频率的标准正弦信号外。还可以数字调节在此范围内的任意频率，输出所输出的加速度、速度及位移三种振动的
幅值可通过电位器改变，并由数字显示。可垂直、水平两个方向使用，以校准垂直、水平传感器。LT-V805全自动振动校验仪集正弦信号发生器、功率放大器、标准传感器和振动台于一身，精度高、操作简单、使用方便等特点，可在现场和实验室使用。
振动传感器校验仪的各项参数的定义为：
加速度(m/s2) 峰值(PK)
速度(mm/s) 真有效值(RMS)
位移(um) 峰峰值(P-P)
传感器振动信号(mV) 真有效值(RMS)
电涡流振动信号(mV) 峰峰值 (P-P)
技术参数
1．电源输入：220V,50Hz,大功耗80W
2．频率：常用20、40、80、160、200Hz等
频率精度：±0.01Hz 。以及在20-200Hz以内的任意给定频率。（其他定制配置10-1000Hz）
1. 单位:加速度: m/s2 (PK峰值) 速度: mm/s (RMS有效值) 位移: um (PK-PK 峰峰值)
5 .振幅精度：通用型20-200Hz内；
系统精度：大加速度：60m/s2-PK;大速度：150mm/s-R;大位移：1mm；
测量精度：加速度：±0.3m/s2; 速 度：±0.3mm/s; 位 移: ±3um;
信号输入：交 流：0～1V(RMS) 精度: ±10mV;
6．传感器输入：大交流信号<1.2V（RMS），0到-24V偏置电压。
交流测量精度：± 10mV。测量信号频响：1Hz-1KHz。
电涡流负偏置电压测量精度：± 0.10V。
7．数控信号源输出：大数控交流信号10.0V-PPK， 输出精度±0.04V。
大数控频率范围1-200Hz，输出频率精度±0.2Hz。输出阻抗<150欧姆。
8．正负电源输出：可以为传感器和变送器提供电源。
-24V， 大供电40mA。适用为负电源的电涡流传感器供电。
+24V，大供电40mA。适合为各类24V输入的变送器供电。
9．显示 ：采用240*128液晶屏显示。
10．通信波特率：9600bps
可以通过上位机完成传感器的校验和报表打印和存储操作，可以和振动台进行实时通讯操作。
11．环境参数：工作温度：0～50℃;存储温度：-25～70℃
12.体积：长300mm×180mm×250mm
