江苏JBZC6101一体化振动温度传感器
发布时间 2025-11-17 15:19:57
产品描述
概述

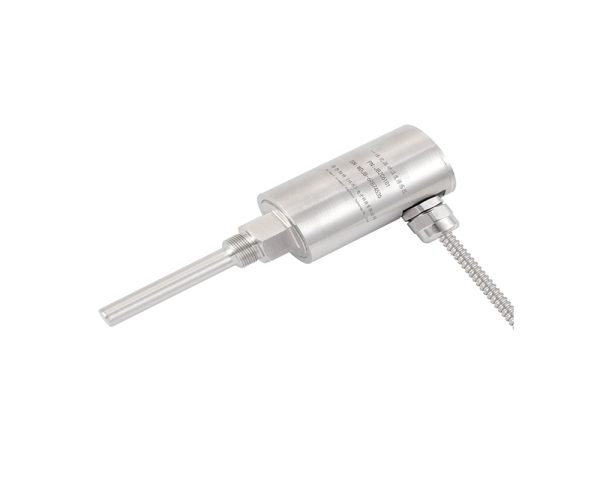

JBZC6101一体化振动温度传感器是一种高集成度仪器，将温度传感器和振动传感器合二为一，可以同时测量温度和振动，进而又把变送器和传感器集成一块，温度值和振动值分别输出对应两线制4-20毫安信号，可以直接上PLC或DCS系统，另外还可以输出电压信号配仪表使用更加精确，该产品设计合理，结构简单，性能稳定，使用方便，是风机等工厂设备故障监控的佳选择。
JBZC6101共有以下三种输出类型的传感器：
JBZC6101-01（5线制、振动电压输出、温度RTD）
JBZC6101-02（5线制、振动4-20mA输出、温度RTD）
JBZC6101-03（4线制、振动4-20mA输出、温度4-20mA输出）
技术参数：
1 频率范围：5～1KHz
2 振动量程：0-20mv/mm/s(电压输出)或0-20mm/s(电流输出)或根据客户要求
3 温度量程：0-150℃(RTD)或0-100、150℃(电流输出)或根据客户要求
4 信号输出：4～20mA（±0.05mA）或振动值电压输出配仪表，温度配仪表。
5 输出阻抗：≤500Ω
6 工作电压：+24VDCV
7 接线方式：振动二线制，温度二线制或三线制
8 测量方向：垂直/水平/通用方向
9 使用环境：温 度-30℃～150℃ 相对湿度 ≤90%
10 精度误差：±2%
11 探杆直径: 根据客户需求
接线定义：
JBZC6101-01：5线制、振动电压输出(棕色VIN黑色COM)、温度RTD(红色R白T绿D)
JBZC6101-02：5线制、振动4-20mA输出(棕色VIN黑色COM)、温度RTD(红色R白T绿D)
JBZC6101-03：4线制、振动4-20mA输出(棕色+24V黑色IOUT+)、温度4-20mA输出(绿色+24V白色IOUT+)
