WZ系列涡流制动器大连第二电机厂
发布时间 2025-10-22 11:14:07
产品描述

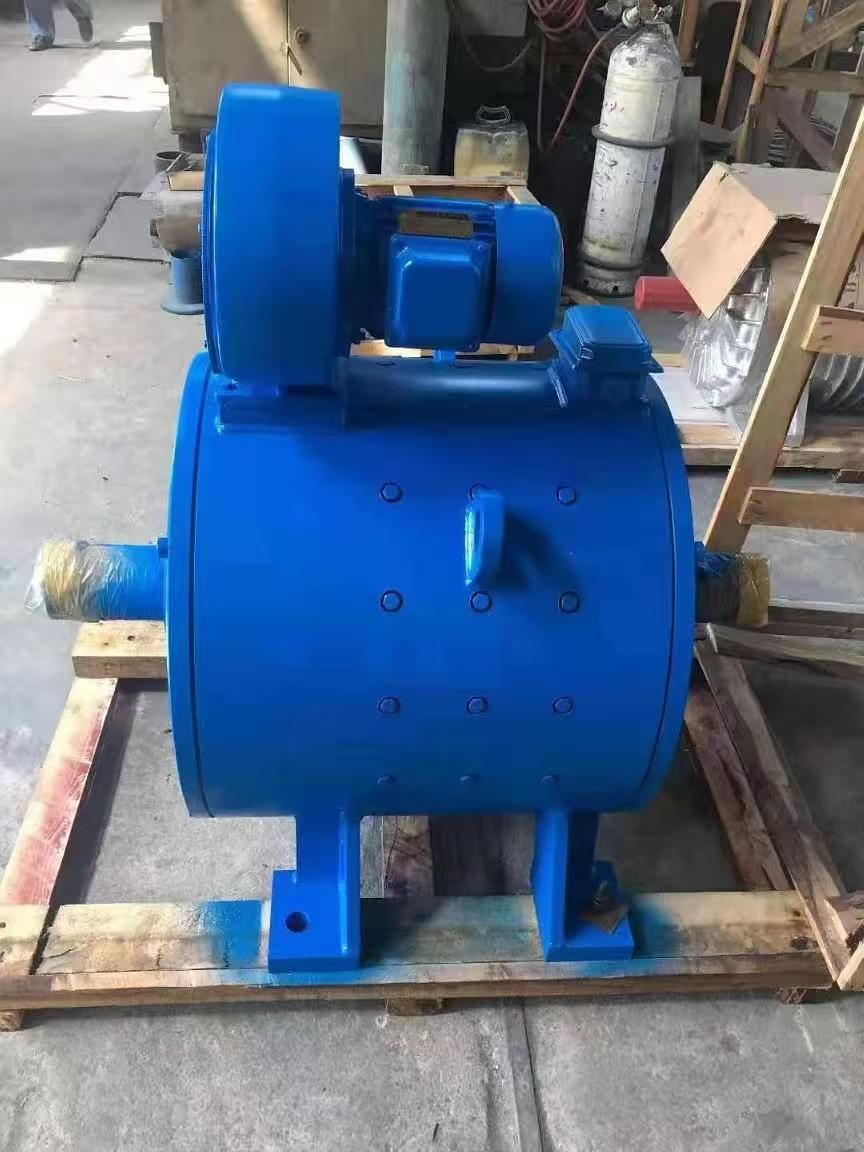

WZ系列涡流制动器大连第二电机厂
WZ
系列涡流制动器是一种利用涡流损耗原理实现制动的设备，在多个领域有广泛应用。以下是其详细介绍：
工作原理
励磁绕组通电后产生闭合磁通，当感应盘旋转时，气隙磁密发生周期性变化，感应出涡流，涡流与磁场耦合在转子上产生制动力矩，从而达到制动目的。
结构组成
主要由感应盘、电枢和励磁部分等组成。
性能特点
- 结构与操作：结构简单，操作维护方便。
- 制动性能：制动力矩大，测试精度高，工作稳定。
- 动态特性：转动惯量小，动态响应快。
- 自动化程度：与测控系统配套，可实现自动化操作。
技术参数
- 起重及冶金用：外壳防护等级主体为 IP23，接线盒为 IP44，冷却方法为 IC411，基准工作制为 S3 15%，额定制动力矩在 100r/min、励磁绕组热稳定时测定，不同机座号有不同的额定制动力矩、限定制动力矩等参数。
- 盘式：以 WZ-B 系列为例，输入转速范围为 200-3600r/min 不等，额定力矩从 5N?m 到 2200N?m，吸收功率从 0.75kW 到 100kW 以上，励磁电压为直流小于 90V 到小于 20V 等，冷却水量根据型号不同在 1L/min 到 1100L/min 之间。
应用领域
- 起重及冶金行业：适用于各种起重机械及冶金辅助设备中绕线转子三相异步电动机调速，如桥式起重机、门式起重机的起升、运行机构，以及轧钢机、连铸机的传动系统等。
- 动力机械测试：可作为高转速成套磁电测功系统中必备的加载设备，用于测量各种电动机、柴油机、齿轮箱等动力机械的性能。
- 张力控制系统：广泛应用于印刷、包装、造纸、纺织、印染等有关卷绕装置的张力自动控制系统中。
