江苏兰陵油漆【H53-06环氧云铁中间漆】屏蔽性好
发布时间 2025-08-05 13:58:58

产品描述
表干时间 | 小于4 小时 |
---|---|
储存期 | 12 月 |
外观 | 完整 |
干膜厚度 | 70 mm |
湿膜厚度 | 120 mm |
每公斤涂刷面积(两遍) | 5平方米 ? |
最短复涂时间 | 2 h |
遮盖力 | 优异 g/? |
施工性 | 优秀 |
耐水性 | 优异 |
耐弯曲性 | 50 |
附着稳定性 | 优异 |
干燥时间≤ | 2 h |
主要成分 | 环氧树脂 |
单件净重 | 20 |
漆膜颜色 | 灰色 |
液态类型 | 油性 |

江苏兰陵油漆H53-6高固态环氧云铁防锈漆(双组份)
产品说明 由环氧树脂、鳞片状云母氧化铁、防锈添加剂、固化剂等组成,分甲、乙双组份包
装。该涂料有较高颜料体积浓度的鳞片状颜料,成膜后颜料能平行定向重叠排列,类似“鱼鳞片”的结构,因此具有较高的封闭性、耐热、防蚀性良好,并具有广泛的配套性。
设计用途 可作防蚀漆,也可作富锌底漆的加涂层,增加封闭性和防蚀性能,适用于船舶、集
装箱、桥梁、煤气柜、港口机械、各种钢结构、混凝土等。
物理参数 颜 色 灰色
光 泽 无光
理论涂布率 323g/m?,5.26m?/L(以150μm干膜计,不含损耗)
比 重 约1.70
干燥时间 23±2℃:表干≤2h,实干≤24h
完全固化 23±2℃:7d
闪点 23℃
贮存期 12个月
施工说明 混合配比 常温型:甲组份(漆料):乙组份(固化剂)=24:2.2
快干型:甲组份(漆料):乙组份(固化剂)=24:4
熟化时间 25℃:0.5~1h
适用期 25℃:8h
施工方法 高压无气喷涂、有气喷涂、手工刷涂、辊涂
稀释剂 X-7环氧涂料稀释剂
表面处理 在涂有车间底漆表面则需经二次除锈,达到瑞典除锈标准St3级,
涂装有富锌底漆的漆面,如已在大气中长期暴露后,应除去白锈、油脂和一切污物,粉化的漆面要打磨,并将灰尘除去。
施工条件 底材温度须高于露点以上3℃,相对湿度须小于85%;
施工底材温度低于5℃时,环氧与固化剂停止反应,不能进行施工。
前道配套涂料环氧树脂涂料、环氧沥青涂料、氯化橡胶涂料、丙烯酸树脂涂料、
醇酸树脂涂料、酚醛树脂涂料、聚氨酯涂料、氯磺化聚乙烯涂料、高氯化聚乙烯涂料。
后道配套涂料H52-2环氧厚浆型面漆、J52-12氯化橡胶厚浆型面漆、
B52-12丙烯酸面漆、S52-40聚氨酯面漆、
S52-12脂肪族聚氨酯面漆、WB52-12丙烯酸聚合硅氧烷面漆等。
包装规格 甲组份20升容器装24公斤,常温型:乙组份3.4升容器装2.2公斤;快干型:乙组份
5升容器装4公斤。
注意事项·超过**大重大涂装间隔,应将前道漆表面打磨粗糙后再涂装,以确保漆膜间的附
着力。
安 全请注意包装标签上的安全事项。此外,还应遵守有关国家或当地政府规定的安全法
规。避免吸入溶剂蒸汽或漆雾,皮肤、眼睛不得接触本品,在狭窄处或空气不流通处施工,必须提供强力通风,尽管通风条件良好也应配戴防护用具。
附注·上述的干湿膜厚度都是指高压无气喷涂时的指标;
·本说明有关数据是在实验室取得,实际产品可能与之略有不同:以上数据如有改变,以本公司**新说明书为准,恕不另行通知。

实物展示 24
实物拍样 24
施工层次 50
附着力测试
使用效果展示

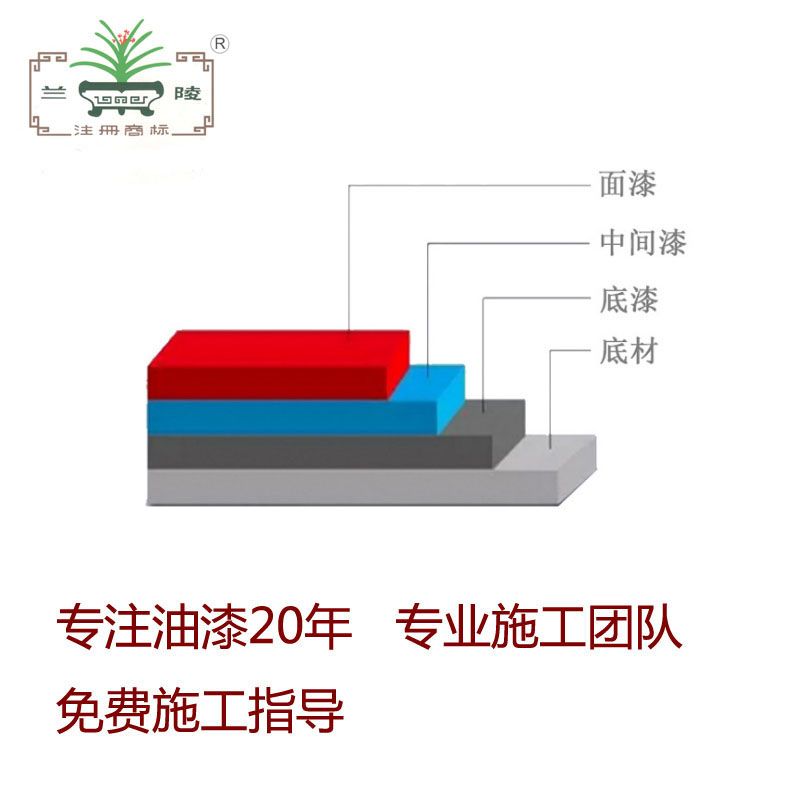

层间施工图
实物包装图展示
