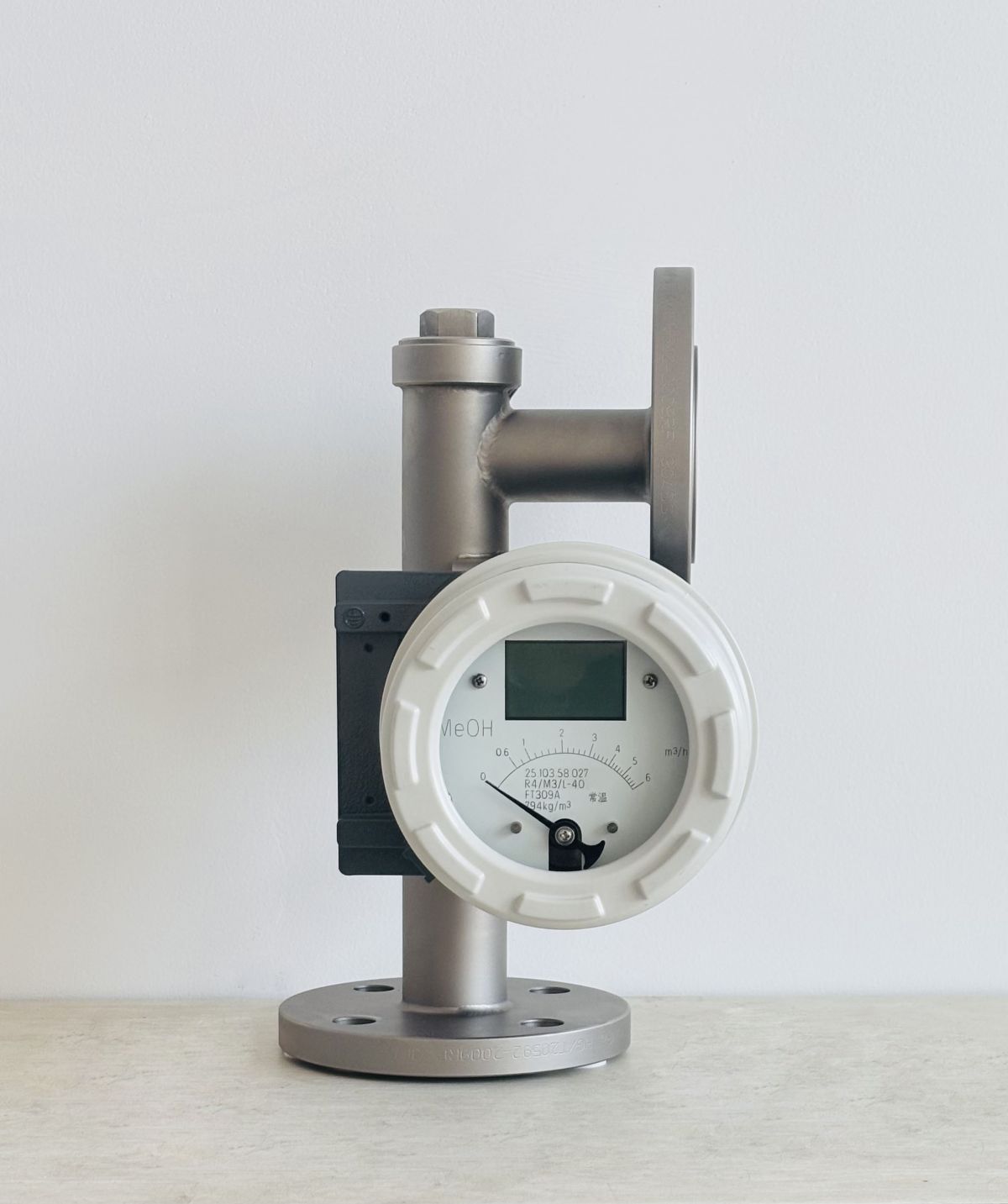

金属管转子流量计底进侧出隔爆型气体流量计

发布时间 2025-06-27 08:59:58

结构型式	远传型
显示方式	液晶显示

金属管浮子流量计利用流体的动力作用，使浮子在垂直安装的测量管中顺流向上移动，浮子的位移量与流量的大小成比例。通过磁传递系统，以不接触方式，将浮子位移量传给指示器直接指示流量的大小。

产品坚固简洁、使用寿命长，广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体、蒸汽介质的测量与过程控制。

·全金属结构设计，坚固、简洁、安装维护方便、使用寿命长

·机械指针现场指示瞬时流量，LCD液晶显示瞬时流量、累积流量

·智能型指示器，采用国外信号采集处理芯片，模块化设计

·具有数据恢复、数据备份、掉电保护及错误自诊断功能

仪表型号		SHF
主体材质		304S408，316L，Ti，其它按用户要求
安装形式		底侧安装形式，流体流动方向，底进侧出
指示器		现场就地瞬时流量指示
		现场就地瞬时流量指示，带上下限位警报
		远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带 HART@通讯协议，本安防爆
		远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型
		3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出
测量范围	下限量程	1～10L/h水，0～0.7m3/h Air at ATP
	上限量程	20～200m3/h水，400～4000m3/h Air at ATP
介质温度	就地型	-40℃～+300℃
	远传型	-20℃～+80℃
环境温度	就地型	-40℃～大120℃
	远传型	-20℃～50℃大70℃
准确度等级	就地型	±1.5%，±2.0% ，±2.5%
	远传型	±1.0%，±1.5%，±2.0% ，±2.5%
量程比		10：1
防护等级		IP65 IP67
防爆标志		ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型
电缆接口		本安型：M20×1.5 隔爆型：1/2”NPT
公称压力		DN15-DN50 4.0Mpa
		DN80-DN200 1.6.0Mpa
连接形式		法兰连接标准HG/T20592-2009
附件		1磁过滤器 2直管段

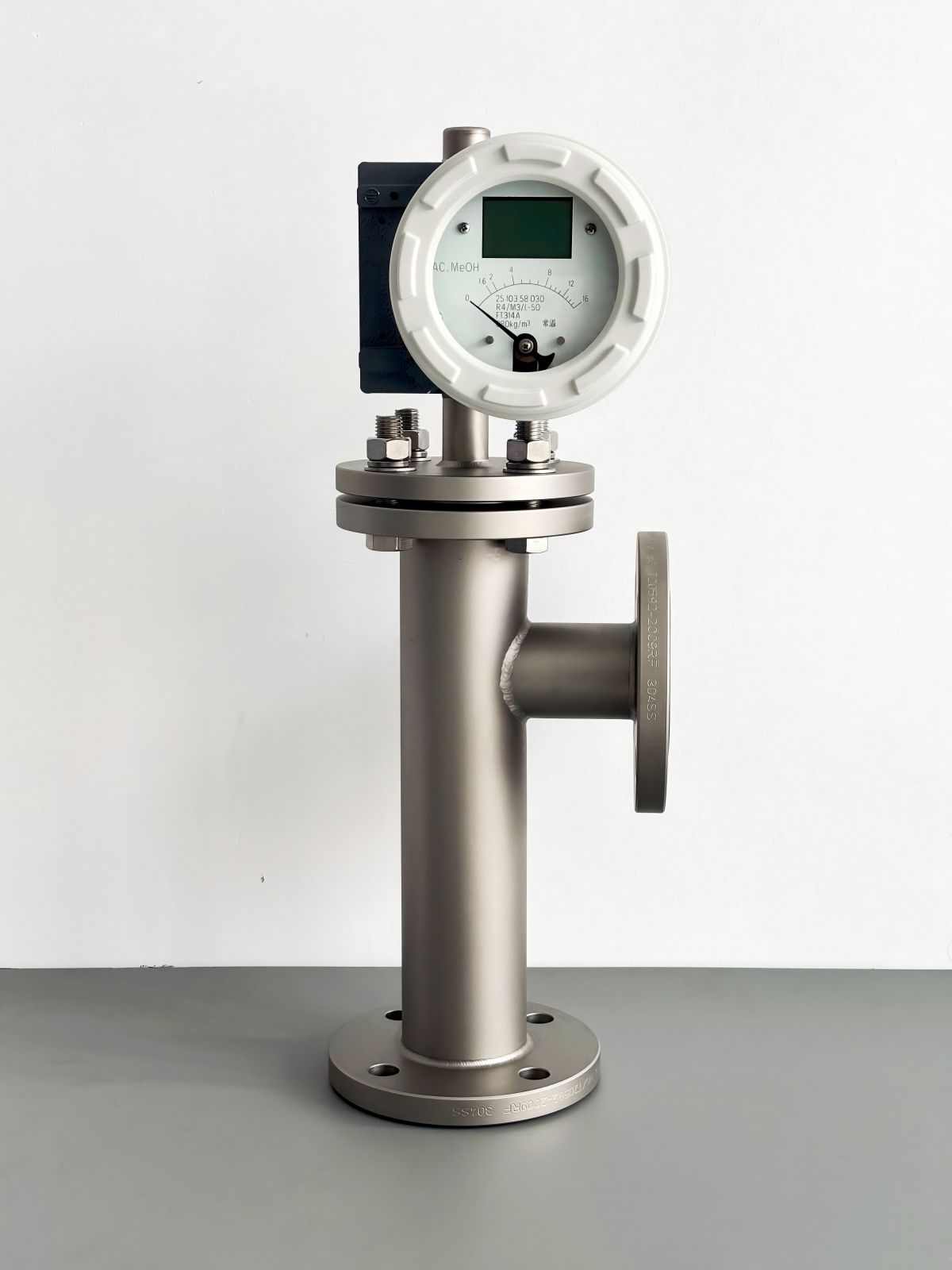

DN50正

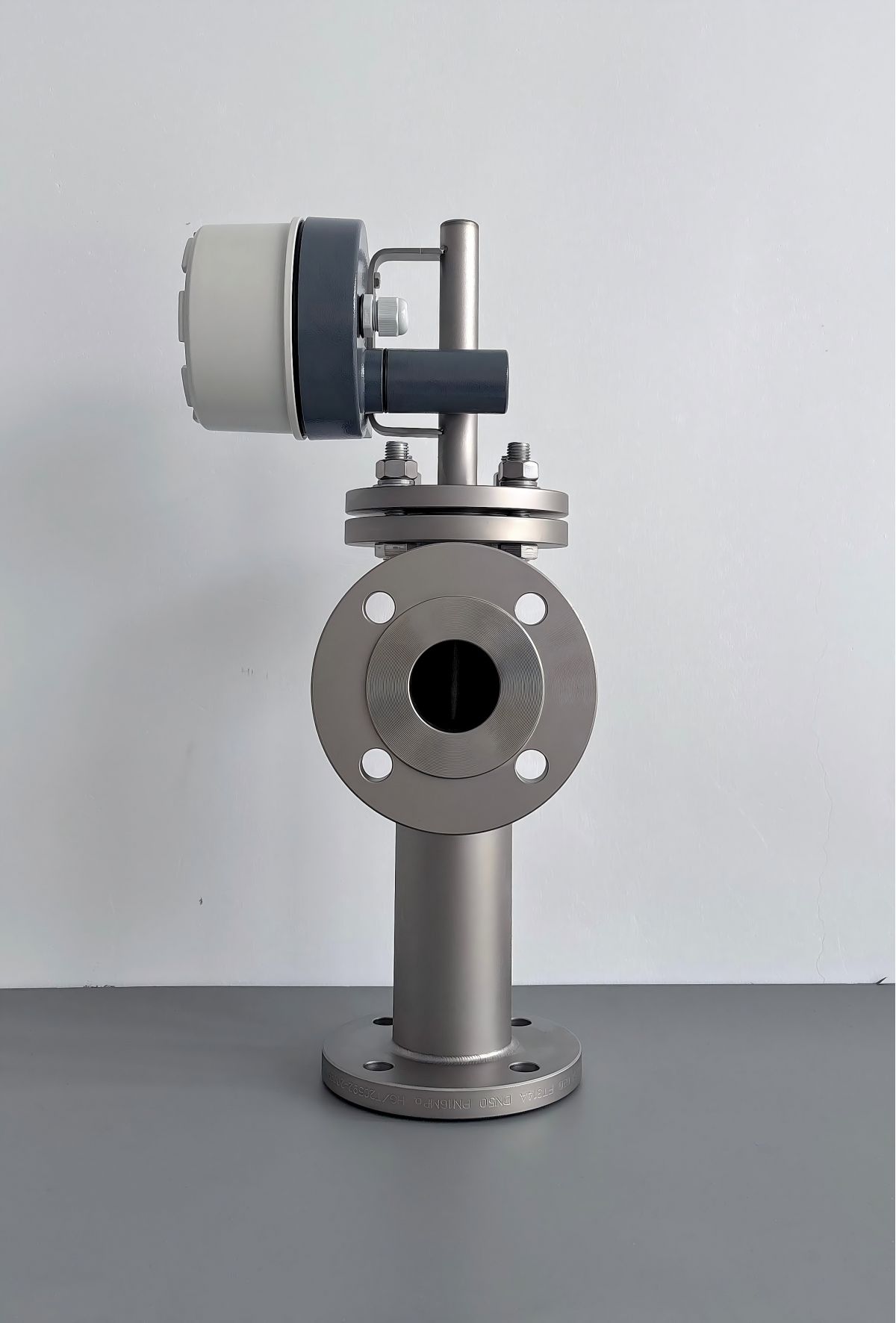

DN50侧
