西门子IGBT能量卡6SL39125AP360AA0

发布时间 2025-06-12 09:18:49

产品描述

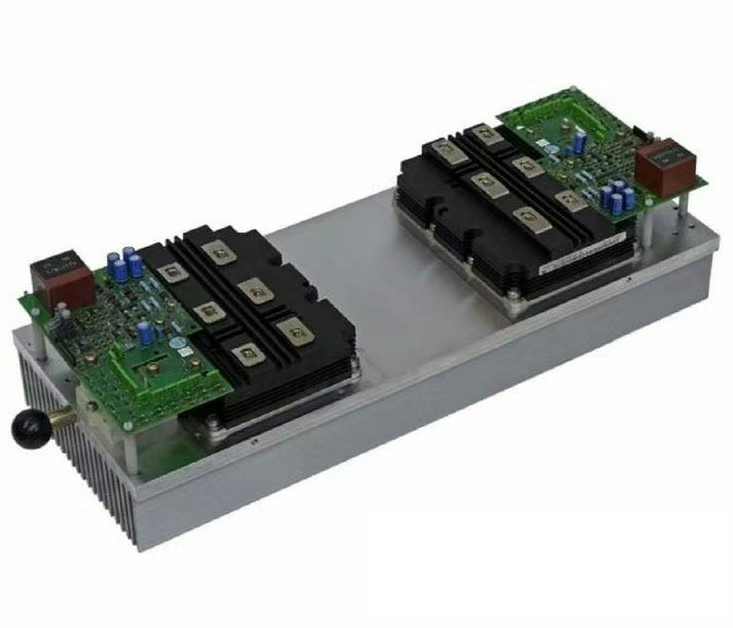

西门子IGBT能量卡6SL39125AP360AA0

GM150变频器IGBT模块6SL39125AP360AA0

北京京诚宏泰科技有限公司供应西门子IGBT能量卡6SL39125AP360AA0

6SL39120AM360AA0

IGBT模块；可控硅模块；整流桥模块；二极管模块；电容；晶闸管；IPM模块;半导体功率模块;PLC模块，风机，传感器，驱动板，主控板，电源板，变频器配件

专为GM150/SM150(IGBT)系统设计，支持600A峰值电流与4.16kV高压环境，确保与原有硬件无缝协同，避免第三方备件导致的二次故障2。
德国原产精密工艺，模块化散热结构，保障高温满负荷运行下的稳定性，寿命**以上。
某沿海船厂紧急抢修实录
“2023年台风季前夕，一艘货轮主推进器SM150系统报IGBT故障。通过北京京诚宏泰锁定6SL3912-0AP36-0AA0库存后，工程师48小时内完成更换。至今无故障运行4000小时，避免整机替换造成的1200万元损失。” ——认证工程师刘工手记
北京京诚宏泰科技有限公司供应西门子IGBT能量卡6SL39125AP360AA0

### ? 一、核心定位与技术背景
1. **产品系列与结构类型**
- 型号中的“6SL3”代表西门子SINAMICS S120驱动系统；“912”表示属于 **装机装柜型（Chassis Type）** 功率模块，专为高功率密度与强散热需求设计。
- “AP”通常指代 **Active Front End（AFE）** 或 **Active Line Module（ALM）**，即主动前端整流/回馈单元，支持能量双向流动，可将制动能量回馈电网，提升系统能效。

2. **功率等级与适用场景**  北京京诚宏泰科技有限公司供应西门子IGBT能量卡6SL39125AP360AA0
- 型号中的“360”明确其功率等级为 **360 kW**，适配工业大功率场景如轧机、矿山机械、大型风机等。
- 典型工作电压为 **三相AC 380–690V**，直流母线电压支持至1000V以上，适用于中高压电机驱动。北京京诚宏泰科技有限公司供应西门子IGBT能量卡6SL39125AP360AA0

---

### ? 二、关键电气参数（推断与行业标准结合）
虽然搜索结果未直接列出该模块的完整参数表，但根据同系列模块设计规范及命名逻辑，可明确以下核心特性：

| **参数类别** | **典型值/范围** | **说明** |
|--------------------|----------------------|--------------------------------------------------------------------------|
| **额定电压** | 1200 V DC | 集电极-发射极耐受电压（UCES），适配600V级电网整流 |
| **大电流** | ≈600 A | 集电极持续电流（IC），360kW/600V≈600A |
| **开关频率** | 2–20 kHz | 优化设计兼顾效率与电磁兼容性 |
| **通态压降** | ≤2.5 V | VCE(sat)低，导通损耗小 |
| **栅极驱动电压** | +15V / -10V | 正压开通，负压可靠关断，抗干扰 |

---北京京诚宏泰科技有限公司供应西门子IGBT能量卡6SL39125AP360AA0

### ?? 三、驱动与保护设计要点
1. **栅极驱动电路要求**
- **驱动电阻（RGext）**：需配合模块内部电阻（RGint）设计，一般取值1–10Ω。过小易引发振荡，过大则增加开关损耗。
- **米勒电容（Cres）效应**：必须配置 **米勒钳位电路**，防止开关瞬态导致误导通。
- **驱动功率计算**：需满足公式：
`PDRV = QG × fSW × ΔVGE`
其中QG为栅极电荷（约5–10μC），fSW为开关频率，ΔVGE为驱动电压摆幅（如25V）。

2. **系统级保护设计**
- **短路耐受**：通过输出电感限流，配合控制器在μs级封锁脉冲。
- **过热/过压保护**：需外置传感器与控制单元（如CU320-2）联动。

---北京京诚宏泰科技有限公司供应西门子IGBT能量卡6SL39125AP360AA0

### ? 四、典型应用与系统集成
1. **拓扑角色**
作为AFE单元，在SINAMICS S120中承担：
- 电网侧：整流/回馈，单位功率因数运行。
- 直流侧：稳压至600–800V DC，为下游逆变模块供电。

2. **协同组件**
- **控制单元**：需搭配CU320-2，通过DRIVE-CLiQ配置参数及监控。
- **配套模块**：常与电机侧逆变模块（如6SL3930系列）组成共直流母线系统。

---

### ?? 五、选型与维护建议
1. **替换与兼容性**
- 该型号属高压定制模块，**不可与低压书型（Booksize）模块互换**。
- 旧系统升级时需核查机柜散热与母线容量（360kW需强制风冷+水冷）。

2. **采购与技术支持**
- **原厂验证**：通过西门子Industry Mall查询新技术文档，确认停产状态。

### ? 总结
**6SL39125AP360AA0** 是西门子面向工业重载场景设计的 **360kW主动前端模块**，核心价值在于高效能量回馈与低损耗运行。使用时需重点注意：
- 驱动电路需严格匹配RG与Cge参数，抑制米勒效应；
- 散热系统需按 >360kW 热耗散设计；
- 必须通过SINAMICS原生控制器（CU320）实现安全联锁。

以下是关于 **FZ1600R12KF4** 的详细信息整合与分析：

---

### **1. 基础参数与功能**
- **型号**：FZ1600R12KF4
- **制造商**：英飞凌（Infineon）或其子公司 Eupec（曾属西门子旗下）。
- **类型**：IGBT（绝缘栅双极型晶体管）模块，属于高压大功率半导体器件，适用于逆变器、变频调速系统等工业场景。
- **关键参数**：
- **电压**：1200V（集电极-发射极击穿电压）。
- **电流**：1600A（连续工作电流）。
- **耗散功率**：10 kW（部分资料显示为 350W，可能因版本或测试条件不同）。
- **温度范围**：-40℃ ~ +150℃。
- **封装**：IHM 或 IHM130（螺丝安装），尺寸约 140×130×38 mm。
- **其他特性**：低导通压降（典型 2.7V）、高输入阻抗，支持高频开关。

---

### **2. 产品状态与替代型号**
- **生命周期**：已停产（Obsolete），部分供应商仍有库存（北京京诚宏泰科技有限公司）。
- **替代型号**：
- **FZ1600R12HP4**：功能相似，但机械结构不一样。
- **FZ1600R12HP4NPSA1**：适用于软开关应用场景。

---

### **3. 应用领域**
- **工业电力电子**：
- 变频器、逆变器（如 SPWM 逆变拓扑）。
- 电力牵引、中压大功率传动系统（如轨道交通、冶金设备）。
- **优势**：兼具 MOSFET 的高输入阻抗和 BJT 的低导通损耗，适合高频率、高功率场景。

---

### **4. 供应商与库存**
- **现货渠道**：
- 北京京诚宏泰科技有限公司（Screw Mount封装，库存现货）。

---

### **5. 注意事项**
- **参数差异**：不同来源的耗散功率（10kW vs. 350W）、封装（IHM vs. AG-ECONO3-3）存在矛盾，建议以官方数据手册为准。
- **驱动要求**：需隔离控制电源，避免回路噪声（尤其在大功率逆变器中）。
- **RoHS 合规性**：部分型号符合，但需确认具体批次。
