矿用本安型单体支柱压力表
发布时间 2025-06-04 16:11:47
产品描述
矿用数显式单体支柱测压表功能解析
一、产品定义与核心功能
矿用数显式单体支柱测压表是一种专为矿山安全监测设计的便携式设备，主要用于实时测量单体液压支柱的工作阻力，确保支护系统的稳定性和安全性。其核心功能包括：
- 压力测量：精确测量单体液压支柱的支撑力，确保支护强度符合设计要求。
- 安全预警：通过设定压力阈值，实时监测支柱压力，预防因支护力不足导致的冒顶事故。
- 数据记录与分析：记录历史压力数据，为支护系统优化和事故分析提供依据。
二、技术特点与优势
- 高精度测量：
- 采用高精度压力传感器，测量范围通常为0-60MPa，精度可达0.5%FS（满量程百分比），分辨率0.1MPa。
- 传感器经过严格校准，确保测量数据的准确性和可靠性。
- 智能化功能：
- 自动校准：开机自动校准零点，消除温度、湿度等环境因素影响。
- 数据存储：内置存储芯片，可记录数千条历史压力数据，支持USB/蓝牙导出。
- 报警功能：设定压力阈值后，超限触发声光报警，提醒人员及时处理。
- 防爆与防护：
- 本质安全型设计（Ex ib I Mb），适用于井下含瓦斯环境。
- IP65防护等级，防尘防水，适应矿山恶劣环境。
- 数显直观：
- 配备高亮度LED数码管或LCD液晶屏，实时显示压力值，支持中文/英文界面切换。
- 背光功能，暗光环境下清晰可读，方便井下作业。
- 便携性：
- 体积小巧，重量轻，便于携带和操作。
- 配备手持式设计，符合人体工程学，减轻操作人员负担。
三、结构组成与工作原理
- 结构组成：
- 传感器单元：高精度压力传感器，直接测量单体液压支柱的压力。
- 数据采集模块：集成信号调理、AD转换、显示驱动功能，将模拟信号转换为数字信号。
- 电源模块：锂电池供电，续航≥24小时，支持充电或更换电池。
- 外壳：高强度工程塑料或铝合金材质，轻便坚固，抗冲击强度≥20MPa。
- 工作原理：
- 将测压表的传感器接口与单体液压支柱的三用阀连接。
- 打开三用阀，液压油进入测压表的传感器腔室，推动传感器膜片变形。
- 传感器将膜片变形转换为电信号，经过信号调理和AD转换，终在数显屏上显示压力值。
四、关键技术参数
| 参数类别 | 典型值 | 说明 |
|---|---|---|
| 测量范围 | 0-60MPa | 覆盖常规单体液压支柱的工作压力 |
| 精度 | 0.5%FS | 高精度测量，确保数据准确性 |
| 分辨率 | 0.1MPa | 精细显示压力变化 |
| 采样频率 | 1Hz | 实时监测，快速响应压力变化 |
| 通讯接口 | USB/蓝牙 | 支持有线与无线数据传输 |
| 防护等级 | IP65 | 防尘防水，适应矿山恶劣环境 |
| 防爆等级 | Ex ib I Mb | 本质安全型设计，适用于井下环境 |
五、安装与使用方法
- 安装步骤：
- 连接传感器：将测压表的传感器接口与单体液压支柱的三用阀紧密连接，确保无泄漏。
- 打开三用阀：缓慢打开三用阀，使液压油进入测压表的传感器腔室。
- 初始化设置：开机后，根据提示设置时间、日期、压力单位等参数。
- 数据采集：
- 实时显示：数显屏实时更新压力值，支持历史数据查询和导出。
- 报警功能：设定压力阈值后，超限触发声光报警，提醒人员及时处理。
- 维护与保养：
- 日常检查：每次使用前检查传感器接口是否松动，电缆是否破损。
- 定期校准：每6个月使用标准压力源校准，误差超过1%需返厂维修。
- 电池更换：低电量提示后及时更换电池，避免数据中断。
六、应用场景与案例
- 应用场景：
- 煤矿巷道：监测单体液压支柱的工作阻力，确保支护系统稳定，预防冒顶事故。
- 隧道工程：检测初期支护后单体支柱的压力，优化支护参数。
- 边坡治理：测量预应力锚索的压力，评估加固效果。
- 典型案例：
- 山西某煤矿：使用矿用数显式单体支柱测压表后，及时发现支柱压力不足的情况，避免冒顶事故，保障人员安全。
- 贵州某隧道：通过压力数据分析，优化单体支柱的布置密度，节省材料成本10%。
七、市场主流产品
- 主流型号：
- YHY60：基础款，测量范围0-60MPa，精度0.5%FS，性价比高，适用于常规监测。
- YHY60A：增强款，增加数据存储和蓝牙传输功能，支持远程监测，适用于智能化矿山。
- YHY60B：防爆款，通过煤矿安全认证，适用于井下含瓦斯环境，安全性高。
八、总结
矿用数显式单体支柱测压表通过精准测量单体液压支柱的工作阻力，为矿山安全生产提供关键数据支持。用户需结合工程需求、环境条件及预算，综合选型以确保监测效果与设备可靠性。通过规范操作与定期维护，可延长设备使用寿命，提升矿山安全监测水平。

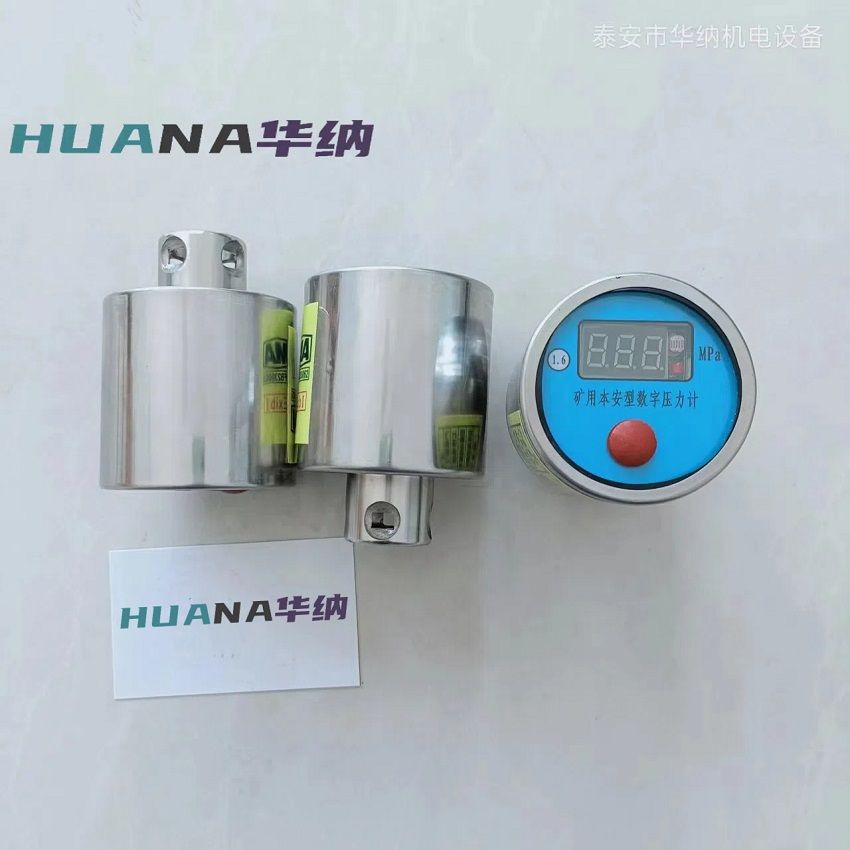

支柱压力表4 (1) (1)

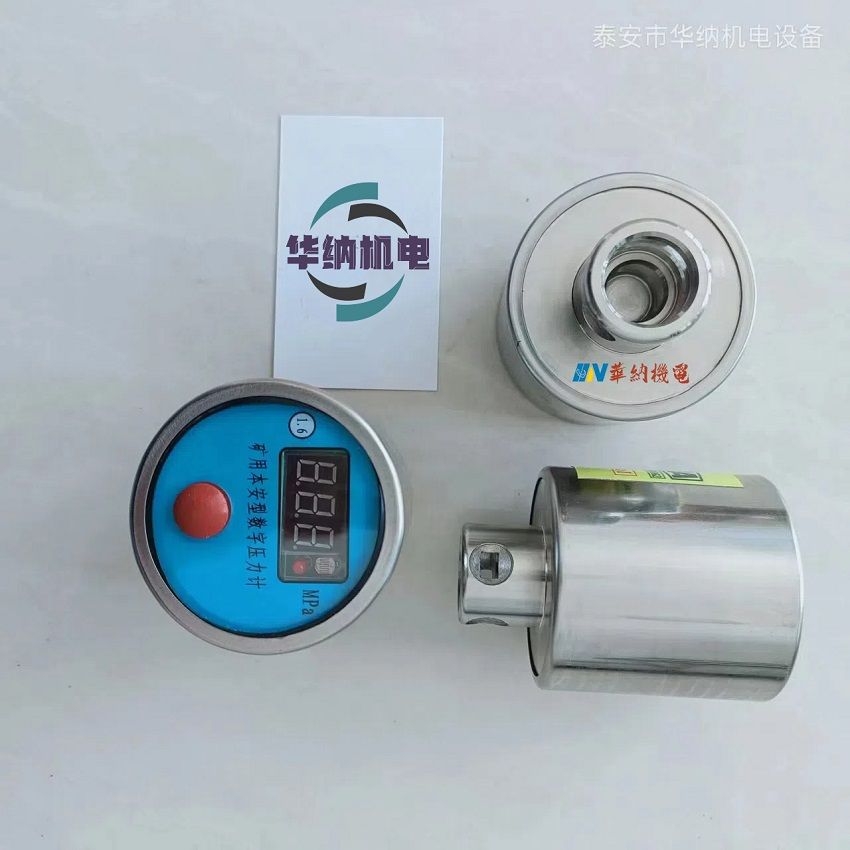

支柱压力表3 (1)
