外钳式切割坡口机分瓣式电动切管机 管子坡口一体机 外卡式坡口

　产品概述：

　　ESCG 型分瓣式切割坡口设备是我易沃克公司根据市场需求，满足燃气、石油及石化等工矿企业用户需求，自行研制开发的的切管机，该设备满足相关行业要求，还符合燃气、石油及石化等 公司的相关标准及规定。该设备适用于燃气、石油及 石化等工矿企业的管道切割、坡口维护中，作为用户安装及抢修 时必备设备，适合各种作业环境：沟槽、易燃易爆，禁止噪音等 狭小空间。



　　产品特点

　　◎ 可加工各种等级的碳钢、合金钢、不锈钢等其他金属材质管道。

　　◎ 零件的互换性：不同型号机器可互换使用相同附件。

　　◎ 可调支撑系统，均匀分布载荷，保证稳定性。

　　◎ 分瓣式结构，可快速外卡安装到运行管线外壁任意位置，空间占用小。

　　◎ 冷切割，无火花切割。

　　◎ 采用精密加工刀具，效率高，寿命长。

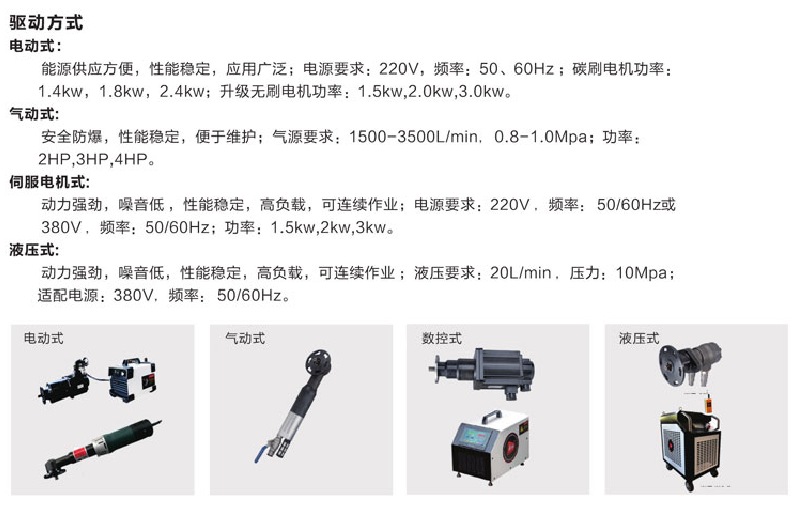

　　◎ 动力箱：主要有电机或液压马达作为动力源，驱动行星减速机带动齿轮实现平 稳传动。

　　◎ 固定轨道：自主研发全新导向固定轨道，可以满足不同空间位置的导向及切割破口。

　　◎ 传动机构：自主研发全新的特殊结构的齿轮传动，可以满足直立和水平管道的高质量切割。

　　◎ 特殊调节涨紧浮动装置：采用独特的偏心轮设计，既方便安装和拆卸，又保证了传动的精密性能。

　　◎ 可调节切割机构：自主研发全新的可以随着管道的大小和壁厚不同来调节不同的进刀量，已达到佳的切割 效果，使得该产品的加工领域更广泛。

　　◎ 快速张紧机构：从客户的实用出发，发明了一种快速张紧机构，满足了现场的快速安装与拆卸。

　　◎ 拨刀机构：通过不同的档位切换，来达到不同的切割速度，来满足客户的要求。

　　◎ 可伸缩固定装置：该装置可以根据管道直径大小的不同任意调节，安装固定快捷。

　　◎ 快速进给刀架：该刀架采用蜗轮蜗杆传动设计，且配置的快速进给机构，可根据现场需要快速调节刀具的位 置，使得切割过程更加高效。

　　◎ 独立单元模块设计：该设备固定部分和旋转切割部分分别采用航空铝和模具钢材质设计，即保证了传动的平 稳性又减轻了设备的重量。

　　◎ 独特刀架机构设计：刀架可根据被切割管径的大小来调节刀架与管道之间的距离，刀架的进给采用蜗轮蜗杆 传动和快速进给机构设计，满足现场高效、稳定切割。

　　◎ 独特的拨刀进给装置：该装置可以和刀架进给机构**匹配，可根据现场管道材质、壁厚来选择不同的进刀 量。

　　坡口形式如下：

DSC_0208

DSC_0218

DSC_0207

DSC_0198
