气动波纹管截止阀 WJ641气动波纹管截止阀

　WJ641H 气动波纹管截止阀概述：

　　气动波纹管截止阀是一种高性能、 无泄漏、长寿命截止阀，采用柔软、耐腐蚀、耐高温的双重金属波纹管密封结构，有效防止工艺流体浸蚀阀杆，特别适用于蒸汽、导热油及有毒介质的高危场所。气动波纹管截止阀完全消除了普通截止阀，阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率、增加生产设备安全性、减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。

　　WJ641H 气动波纹管截止阀主要性能参数：

　　产品名称：气动波纹截止阀

　　产品型号：WJ641F/H/Y、WJ611F/H/Y

　　公称通径：DN15-DN400

　　公称压力：PN1.0MPa～PN4.0MPa

　　连接方式：法兰、螺纹、焊接(对焊、承插焊）

　　驱动方式：气动

　　气源压力：0.4MPa～0.7MPa

　　作用方式：双作用(气开、气关)或单作用(常开、常闭)

　　阀体材料：碳钢、不锈钢

　　适用介质：空气、蒸汽、导热油及易燃、易爆、有毒、放射等介质

　　WJ641H 气动波纹管截止阀原理：

　　气动波纹管截止阀是一种气动切断式的截止阀。气动波纹管截止阀利用压缩空气，驱动气动活塞执行机构，带动阀瓣，达到启闭阀门控制流体的目的，实现远距离控制和自动化控制。气动波纹管截止阀在工作状态：当电磁阀通电打开气源，阀门开启；即断电、电磁阀自动排气，阀门自动关闭。气动波纹管阀门与远距离的控制台（微机）配套使用，利用气源控制阀门的开启和关闭。

　　WJ641H 气动波纹管截止阀特点：

　　1、气动波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆,另-端置于阀体和阀盖之间构成

　　静密封。

　　2、实现了双重密封，不锈钢波纹管保护密封,阀杆填料保护密封,若波纹管失效,阀杆埴料也会避免泄漏。

　　3、阀门在高温高压、介质渗透强的情况下无泄露。

　　4、气动波纹管截止阀的使用寿命长，减少维修次数,降低经营成本。

　　5、阀门即无外漏又无内泄现象，降低能源损失，提高工厂设备安全。

　　气动波纹管截止阀与普通截止阀的区别：

　　电动波纹管截止阀采用用可以拉伸和压缩的密闭波纹管来代替填料密封，可有效的防止埴料损耗引|起的外泄漏，一般用于渗透性较强的介质输送,比如氢气系统上的阀门，只要波纹管不损坏一般没有外漏；而一般截止阀用填料来进行密封，容易出现泄漏,普通截止阀用填料密封，阀杆和填料间会滑动,在低温下容易泄露(阀芯)。

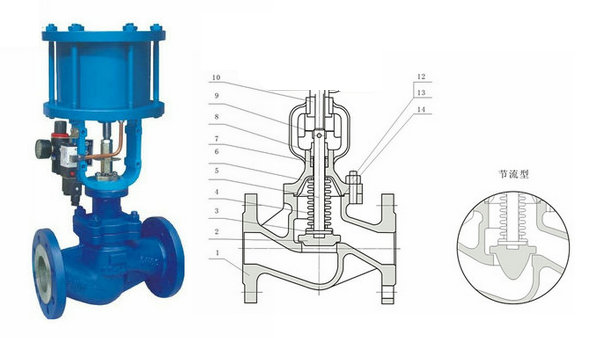

气动波纹管截止阀1
