供应SD341X-10伸缩法兰蝶阀、大口径伸缩法兰蝶阀
发布时间 2024-04-10 01:21:48
产品描述
SD341X伸缩法兰蝶阀用于石油、冶金、化工、电力、医药、食品、轻纺、船舶、市政工程及给排水系统的管路上。适合对一般腐蚀性，非腐蚀性气体、液体、半流体及固体粉末等介质进行截流和调节控制，也可作老管道改造、维修和配套阀门的换代产品。
|
公称压力 PN(Mpa) |
试验压力MPa |
工作压力 MPa |
工作温度 （℃） |
|
|
密封 |
强度 |
|||
|
1.0(10) |
1.1 |
1.5 |
1.0 |
-46℃-135℃ |
SD341X伸缩法兰蝶阀为法兰连接，其主要特点是结构长度可以伸缩，有利于安装于长管道上用来吸收热胀冷缩或平衡管道的振动影响，由于有较长的伸缩余地，所以省去了伸缩器。本阀门采用橡胶软密封，密封性能好，并具有结构简单，重量轻，连接尺寸短，流量大，液体阻力小，维修方便等特点。
本阀门主要零件为阀体、伸缩管、蝶板、密封圈、阀杆和执行机构，使用时顺时针方向旋转手轮为关闭，逆时针方向旋转手轮为开启。
|
零件名称 |
材料 |
零件名称 |
材料 |
|
阀体 |
铸铁/铸钢 |
密封圈压板 |
Q235 |
|
伸缩管 |
铸铁/铸钢 |
阀 杆 |
2Cr13, 45 |
|
蝶板 |
铸铁/铸钢 |
密封圈 |
耐油橡胶 |

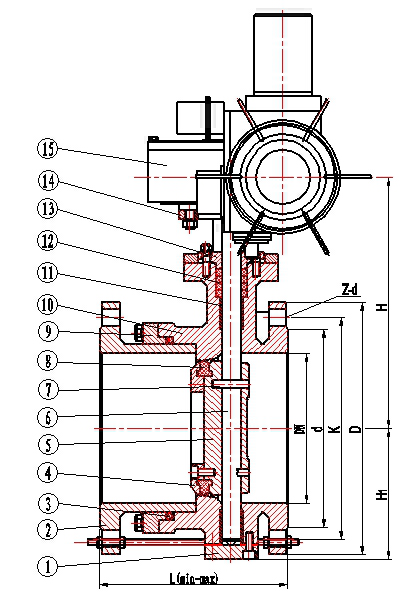

SD341X-10、SD941X-10 主要尺寸：
|
规格 |
短 L1 |
中间 L |
长 L2 |
D |
D1 |
D2 |
H1 |
H2 |
Z-φd |
|
100 |
174 |
195 |
216 |
215 |
180 |
155 |
110 |
170 |
8-φ18 |
|
125 |
186 |
209 |
232 |
245 |
210 |
185 |
123 |
185 |
8-φ18 |
|
150 |
194 |
216 |
239 |
280 |
240 |
210 |
140 |
210 |
8-φ23 |
|
200 |
214 |
239 |
264 |
335 |
295 |
265 |
170 |
238 |
8-φ23 |
|
250 |
260 |
276 |
296 |
390 |
350 |
320 |
195 |
270 |
12-φ23 |
|
300 |
250 |
275 |
300 |
440 |
400 |
368 |
222 |
300 |
12-φ23 |
|
350 |
270 |
295 |
320 |
500 |
460 |
428 |
252 |
330 |
16-φ23 |
|
400 |
280 |
307 |
330 |
565 |
515 |
482 |
285 |
368 |
16-φ25 |
|
450 |
305 |
330 |
355 |
615 |
565 |
532 |
310 |
402 |
20-φ25 |
|
500 |
315 |
340 |
365 |
670 |
620 |
585 |
337 |
438 |
20-φ25 |
|
600 |
370 |
395 |
420 |
780 |
725 |
685 |
393 |
490 |
20-φ30 |
|
700 |
396 |
421 |
446 |
895 |
840 |
800 |
450 |
558 |
24-φ30 |
|
800 |
426 |
451 |
476 |
1010 |
950 |
905 |
515 |
625 |
24-φ34 |
|
900 |
456 |
481 |
506 |
1110 |
1050 |
1005 |
560 |
685 |
28-φ34 |
|
1000 |
466 |
491 |
516 |
1220 |
1160 |
1115 |
610 |
750 |
28-φ34 |
|
1200 |
510 |
535 |
560 |
1450 |
1380 |
1325 |
725 |
880 |
32-φ41 |
|
1400 |
540 |
565 |
590 |
1675 |
1590 |
1525 |
840 |
987 |
36-φ48 |
|
1600 |
585 |
608 |
630 |
1915 |
1820 |
1750 |
960 |
1158 |
40-φ54 |
|
1800 |
630 |
655 |
680 |
2115 |
2020 |
1950 |
1060 |
1258 |
44-φ54 |
|
2000 |
680 |
705 |
730 |
2325 |
2230 |
2160 |
1165 |
1365 |
48-φ54 |
