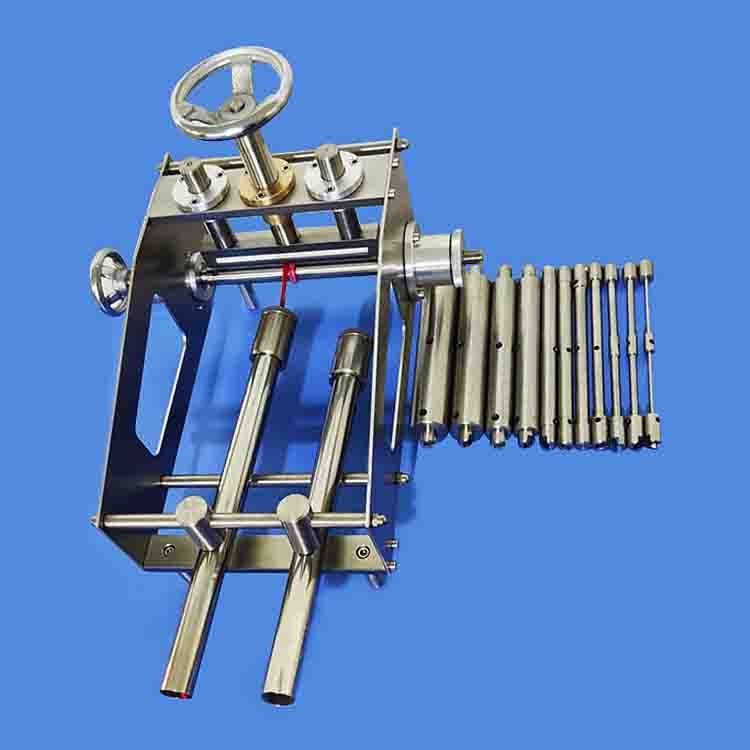

XL-06低温卷绕试验装置

XL-06低温卷绕试验装置（绝缘与护套）

一、概述
1）低温卷绕试验装置与XL-WS系列（120/150） 恒温恒湿机配套使用。
2）依据GB2951、IEC60811-1-4、VDE0472及UL62、UL1581等国内国际安规标准设计。
3）本装置，材质为201#与304#不锈钢（主要），试验完毕，即擦干其表水珠，防生锈。

二、主要技术指标
低温卷绕试验装置试验一般适用于外径12.5mm及以下的圆形绝缘线芯及不能制备哑铃试件的扇形绝缘线
芯。或适用于外径12.5mm及以下的电缆和短轴尺寸20mm及以下的扁电缆。
试样温度：依有关电缆产品标准规定。
试棒直径：应为试样直径的4~5倍。标配±0.35mm：
4/7/8/10/12/14/16/20/23/26/32/38mm共12条（特殊要求可订制）。
卷绕圈数：2圈~10圈（依有关电缆产品标准规定）。
过线套：ф3.5mm/ф6mm/ф10mm/ф12mm/ф16mm各二条，依有关电缆选用。

三、试验方法：
1.依有关线缆标准规定，选取试棒。
2.将试样及试棒固定在装置上。
3.装好试样的设备应在规定的低温箱内放置不少于16小时，包括冷却设备所必需的时间。
4.若试验设备已预冷，只要试样已达到规定的试验温度。则允许缩短冷却时间，但不得少于4小时。若试验设备和试样匀已预冷，则将每个试样固定在试样设备上后冷却1小时。
5.规定的冷却时间到达后，以约每5s转一圈的速率匀速旋转试棒，并调节压线杆，使试样整齐地在试棒上卷绕成紧密的螺旋。
6.对于扁平软线，应以试样的短轴尺寸来确定试棒的直径和卷数。卷绕时短轴垂直于试棒。若是扇形试样，则试样的圆形背部应与试棒接触。
7.试验完毕，将试样保持在试棒上，使其恢复到接近环境温度并结果评定。

四、附件：
1.本低温卷绕试验装置包括：1套平衡块；12条圆试棒；2套送线管子；5套过线套。
2.说明书（保养卡、品质保证书），1份。
