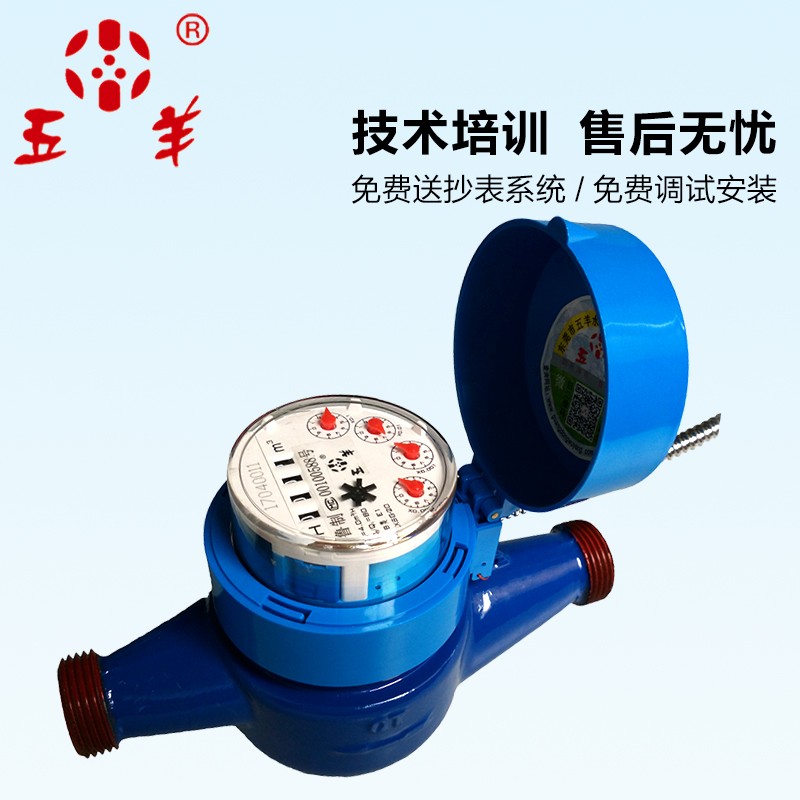

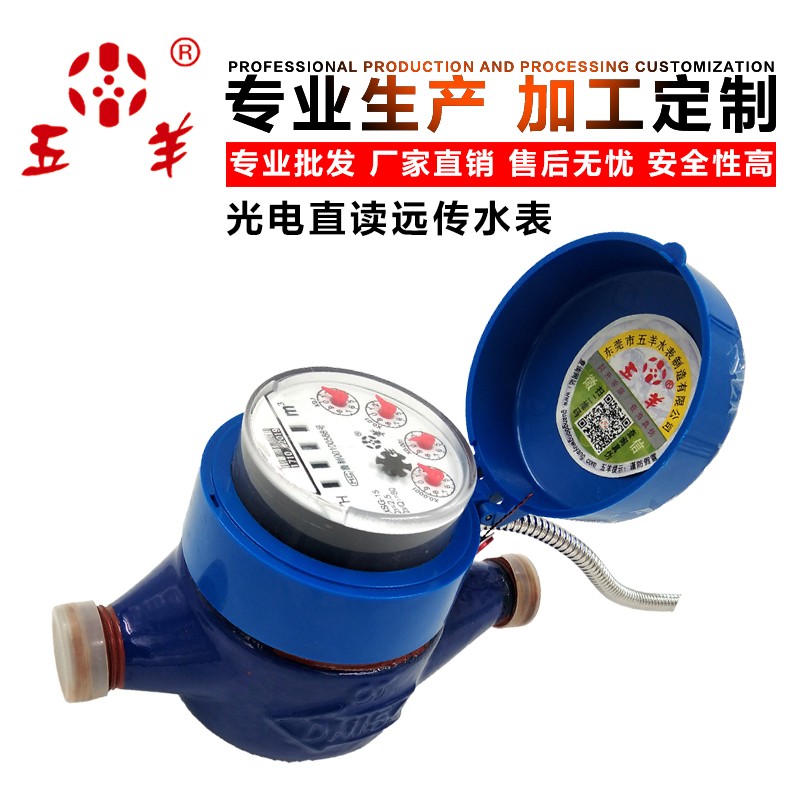

五羊光电直读远传水表

一、产品概述：

　　五羊光电直读远传水表可用于计量家庭或几个居民单位流经自来水管道的水量。其工作模式完全符合计量法。起可靠性高，抗干扰能力强，抄表系统省电、耐用。五羊光电直读远传水表搭配的自动抄表系统是为供水部门设计的新型远程控制计收费管理系统。



　二、性能特点：

　　1.直透光电转换，直接可靠，无盲区。

　　2.平时无需供电，只需在抄表瞬间供电。

　　3.与表内的计数器运转装置没有机械接触。

　　4.抗干扰、防雷、不受外界磁场和回流的影响。

　　5.每个水表有属于本表的**地址编码，方便管理维护。

　　6.每个水表满足EMC、ESD、EMT等电子产品电磁兼容方面的要求。



　　三、技术参数：

材质	本系列表壳可采用铜、铁、陶瓷合金复合材料
温度等级	T30，T50,T70,T90
压力等级	Mpa10
压力损失等级	△P63
**大允许误差	a)低区（Q1≤Q＜Q2）**大允许误差±5% b)当水温≤30℃时，高区（Q2≤Q＜Q4）**大允许误差为±2% 当水温≥30℃时，高区（Q2≤Q＜Q4）**大允许误差为±3%
电子技术指标	工作电源：DC9V~15V（RS485）;DC24~42V(M-BUS) 工作电流：≤5MA 通讯接口：RS-485接口；MBUS接口 外接电源：5~8V
技术标准	本产品技术参数符合国家标G/BT778.1~3-2007(IS04064-1~3：2005IDT)的规定。 电子装置符合《电子远传水表》









































公称口径 DN (mm)	过载流量 Q4 (m3/h)	常用流量 Q3 (m3/h)	分界流量 Q2 (m3/h)	**小流量 Q1 (m3/h)	量程比 R（Q3/Q1）	准确度 等级	**小读数(m3)	**大读数(m3)
DN15	3.125	2.5	0.05	0.03125	80	2级	0.0001	9999.9999
			0.040	0.025	100
			0.032	0.020	125
DN20	5	4	0.08	0.05	80
			0.064	0.040	100
			0.0512	0.032	125
DN25	7.875	6.3	0.126	0.07875	80
			0.1008	0.063	100
			0.08064	0.0504



　

光电直读远传水表
