萧山管业 JDG 萧通牌JDG

发布时间 2020-03-30 11:41:37

产品描述

材质 Q235
规格 20*26.8*3.4
壁厚 其他
外径 其他

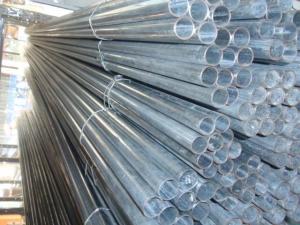

JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路**新型保护用导管。连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,无需做跨接地,焊接和套丝,外观为银白色或黄色。

施工工艺:



(1) JDG管的切断须采用无齿锯或钢锯切断,端口应光滑,无毛刺。

(2) JDG管暗敷设时,其弯曲半径不应小于管外径的6倍,在混凝土平面内,其弯曲半径不应小于管外径的10倍;JDG管明敷设时,其弯曲半径不应小于管外径的6倍。当两个接线盒间只有一个弯曲时,其弯曲半径不宜小于管外径的4倍。

(3) JDG管暗敷时,固定点间距不大于1000mm,固定点距弯头重点、接线盒及终端间距应大于150mm,而小于300mm.

(4) JDG管埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm.。

(5) 套接紧定式钢导管管路明敷设时,其支架、吊架的规格,当无设计要求时,不应小于圆钢:直径6mm;扁钢:30mm*3mm:;角钢:25mm*25mm*3mm的规定。

(6) 管入箱(盒)应一管一孔,管径与箱(盒)敲落孔应吻合,严禁开长孔。管入箱(盒)时排列应整齐,间距均匀,箱(盒)与墙平齐。

(7) 配管完毕后,为防止异物进入管内,在端头应做好封堵。

(8) 在混凝土浇筑时,应留电工监控,以防将管路,接线盒震开移位。

(9) 待模板拆除完毕后,应及时进行预扫管,扫管应将布条固定在带线的一端,从管路的另一端拉出来,清除由于镀锌管路进入管内的杂物或积水。扫管完毕,封闭盒子口。

3技术标准

编辑

JDG管JDG管JDG管系列产品根据国家标准《电气安装用导管特殊要求》,完全按照GB/T14823.1-93和GB/T13381.1-92标准进行设计生产。

当前以上两套标准已于2018.07.11废止。

JDG管标准

4_787_236796_800_599

5bd670dee6632
