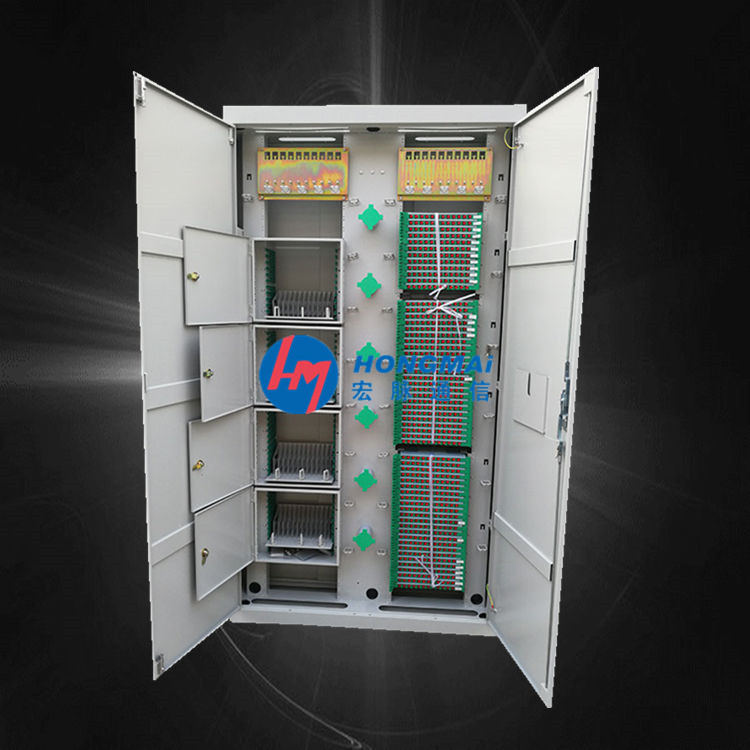

不锈钢室外96芯光缆交接箱图文尺寸介绍

不锈钢室外96芯光缆交接箱图文尺寸介绍，不锈钢室外96芯光缆交接箱图文尺寸介绍，不锈钢室外96芯光缆交接箱图文尺寸介绍，

光缆交接箱、落地式光缆交接箱、壁挂式光缆交接箱、SMC光缆交接箱、不锈钢光缆交接箱、免跳接光缆交接箱、无跳接光缆交接箱、免跳纤光缆交接箱、三网合一光缆交接箱、光交箱、交接箱、

型号：72芯、96芯、144芯、216芯、288芯、432芯、567芯、720芯、864芯、1152芯
材质：冷轧板、不锈钢、SMC
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
免跳纤是为适应通信市场上对信息服务需求不断增大，用户接入网的容载能力也相应扩大而推出的新型SMC户外光缆交接箱。作为网络整体的一部分，SMC户外交接箱与网络的通畅性和网络的灵活性有所相关，因此必须提供一个安全可靠的工作环境，GTGXF系列光缆交接箱满足了上述要求，也可适用于光纤和铜纤网络的各种无源、有源应用，该产品已广泛用于国内光纤到路边（FTTC）和光纤到大楼（FTTB）等宽带网络项目上；光纤接入网中主干光缆与配线光缆节点处的接口设备，可以实现光纤的熔接、终端、贮存以及调度等功能。

宏脉通信为适应中国电信,中国移动,中国联通,广电网络三网融合,FTTx的推广,宏脉通信推出从（OLT）局端一直到用户桌面的FTTH,FTTX光配线网络解决方案。产品主要包括 ：OMDF光纤总配线架、三网合一ODF光纤配线架、三网合一光缆交接箱、三网合一楼道箱、户外通信机柜、机房光纤配线架、网络机柜、室外光缆交接箱、光缆分光分纤箱、光纤分线箱、（分纤箱、分配箱、配线箱、楼道箱）、光分路器箱、四网合一光纤配线架、四网合一光交箱、DDF数字配线架、ODF单元箱、OUN配线箱、多媒体集线箱、光纤分线盒、光缆终端盒、

光缆交接箱特点
IP65级不锈钢
箱体采用高强度不锈钢板制成，强度高，防老化，抗腐蚀，并能抵御意外或恶性破坏
箱体所有边角全部使用**圆角成型模具成型，表面处理采用拉丝或静电喷塑，外表美观
箱体采用双层结构，中间充有高性能隔热材料，具有良好的隔热效果，能有效防止箱内水汽凝结
箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好
采用12芯熔接配线一体化模块
可安装有FC、SC光纤适配器
有可靠的光缆固定和接地保护装置
适合于单芯和带状光缆的成端

SMC
箱体采用高强度的国际航空材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成，使用寿命长，防老化、抗辐射；表面不需任何防护，具备全天候防护功能
箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结
箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好
采用12芯熔接配线一体化模块
适合FC、SC光纤适配器的安装
有可靠的光缆固定和接地保护装置
适合于单芯和带状光缆的成端
适用标准：YD/T 988-2007
指标
连接器损耗（插入，重复）：≤0.5db
回波损耗：pc≥40db, UPC≥50dB, APC≥60dB
光纤转接器插拔1000次变化量≤0.2dB光交建维规范　

（一）光交进线规范　

为了节省管道资源，避免重复建设，主干光缆的容量应适度冗余，布放应一次到位。配线光缆的容量在满足现网需求和备用纤芯的情况下尽量采用12芯光缆，在交接箱端全部成端。为便于使用操作，光交内进线根数不宜过大，通常情况下，光交的进线根数应尽量控制在10根～20根之间。进线光缆的加强芯须牢靠地固定在光交固定位上，进线光缆的余留需预留在通信管井内，不得预留在光交底座内。

2 进线光缆在光交入口处和上游通信管井内均须悬挂光缆标牌，标明光缆起止点，型号、长度、施工日期、施工单位、工程

名称等信息。　

（二）光交进线光缆成端规范单面光交先成端主干光缆，并预留适当位置。后成端配线光缆。双面光交的成端按主干光缆成端在A面，配线光缆成端在B面的原则顺序成端（一般情况下，将面向道路一侧的，易于操作的一面定义为A面）。光交的成端按每12芯批次成端，无需成端仅做预留的纤芯需引出，套好软管，绑扎整齐，贴劳标签。成端后须在成端的熔纤盘右侧牢固粘贴成端标签，含有成端光缆中继段起止点简写信息、光缆芯数、成端占用的起止芯数等信息。考虑纤芯的使用频率，主干光缆的成端和使用均须自上而下，依序成端或使用。配线光缆的成端和使用均须自下而上，依序成端或使用。光缆成端信息绘制在交接箱门上。所有信息同时提交电子档至运维部线路维护中心，由线路维护中心录入资源管理系统。为防止光交内多余的熔纤盘丢失，在光交建设初期需将未使用的熔纤盘收回，交由运维部线路维护中心管理。后期需使用的，由运维部线路维护中心登记后提供。



1 (16)

1 (10)

1 (12)

1 (16)

1 (4)

1 (18)
