 FTTH接入层光纤分配架（Fiber?Optic?Distribution?frame），又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。ODF光纤配线柜（Optical Distribution frame）专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能，是信息机房中不可或缺的部分 ODF光纤配线架（Optical Distribution frame）ODF光纤配线架|ODF光纤配线柜（ODF配线柜容量：288芯、576芯、648芯、720芯、864芯、1152芯、1440、1728芯、2016芯）中华人民共和国通信行业标准光纤配线架YD/T 778-2006《ODF光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》感谢您关注我们的产品,若您希望获得进一步的了解720芯ODF光纤配线架价格、720芯ODF光纤配线架规格型号等更多信息,欢迎您随时联络我们,诚邀为您提供**满意的服务

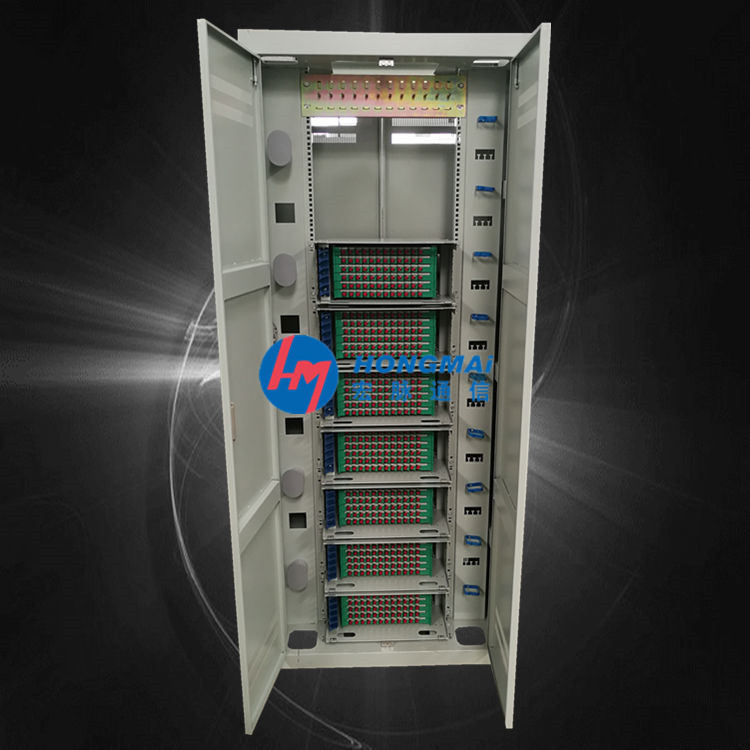

【ODF光纤配线架介绍】
·安装标准： 19英寸安装.
·材 料： 材料全部要求为Q235以上优质冷轧钢板，顶底框，立柱材料厚度1.5mm以上.
·规 格： 高*宽*深MM:2260*600*600及高(2000或2200或2260)*宽(600或800)*深(600*800).
·颜 色： RAL:7035灰白色;GY-09冰灰色;Z44浅驼灰色可选;也可以定制.
·前 门： 钢化玻璃门,铁门,网孔铁门可选.
·后 门： 铁门,网孔铁门,单开门或双开门可选.
·进线方式： 能同时满足上下进线.
·表面处理： 机架整体采用静电喷塑处理.
·整体结构： 机架整体为拼装式结构，全正面操作.
·机架接地： 机柜保证电气导通，有完善的接地系统.
·机架安装： 机架可以并列安装，并且有合理的走线通道.

ODF架产品特点：

1.标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可以做壁挂安装。?

2. 工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料? ?材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。

?3. 既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。? ?具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储光缆纤芯和尾纤的存 储和保护功能等。?

4.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块固定后经 光缆盘绕架引入分配盒；?

5.光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；?

6.分配盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。?

7. 可适用于FC、SC、LC、ST四种适配器。?

8.可适用于带状、束状、非带状光缆。

ODF光纤配线柜技术特性:

插入耐久性寿命>1000次

高压防护地与机架间绝缘电阻>20000MΩ/1分钟,不击穿,无飞弧

工作环境：

工作温度: -5℃～+40℃

相对湿度：≤85%(+30℃)

大气压力：70～106Kpa??

光纤配线架、终端盒、分纤箱、ODF配线架有什么区别？

随着5G和大数据时代的降临，高密度、高带宽应用越来越多，人们对于传输速率的要求越来越高，"光进铜退"大势所趋，光通信的重要性不言而喻。但是在光纤链路中光纤连接常用的一些连接件比如：光纤配线架、终端盒、分纤箱、ODF配线架这几者之间的区别相信很多朋友都曾经或者一直被搞得晕头转向的，今天咱就来讨论讨论这个话题。

如果我们整理一下这四个家伙的有什么作用的话，发现竟然可以统一归为以下4点：

固定功能光缆进入机架，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。

熔接功能，光缆中引出的光纤与尾缆熔接，将多余的光纤进行盘绕储存，并对熔接接头进行保护。

适配器与连接器能够灵活插、拔；光路可进行自由调配和测试。

适当的空间和方式满足小弯曲半径的要求。

您没看错，这四个玩意在实现的功能方面真是没多大区别。当然，也就这点区别不大，其他地方还是有不同的，不然怎么会有四个名称对吧。那“其他地方”指的是哪里呢？这便是今天咱讨论的重点了。话不多说，直接上图。

光纤配线架（机架式）

常规端口数：12口、24口、48口

使用环境：标准机柜内

光纤配线架是用来连接垂直主干和水平光缆，一般都是1U高度的19英寸机架式，通常少也是12口。

终端盒
