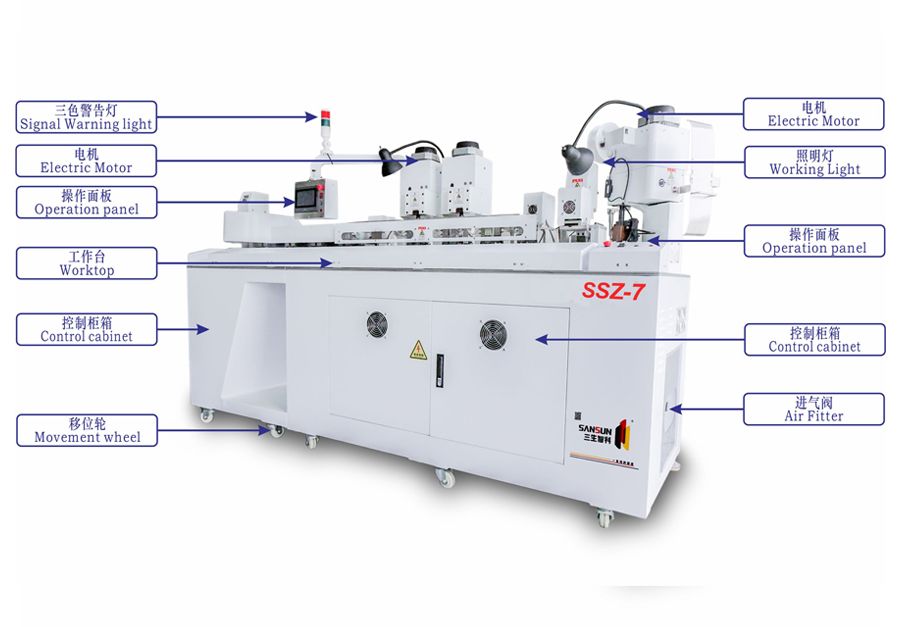

东莞SSZ-7全自动穿烘热缩管端子机

■  自动穿烘热缩管(Automatic Heat Shrinkable Tube)

■  双穿单烘(Double Drying)

■  自动剥皮、裁线、打端(Automatic Peeling And Wiring Cutting&Crimping)       ■  双穿双烘(Double Wear & Double Baking)

技术参数

Technical parameter



产品型号(Model)	SSZ-710	SSZ-720
产品款型(Style)	双穿单烘(Double drying)	双穿双供(Double Wear & double baking)
适用线材（WireRange)	AWG 14-28#	AWG14-28#
适用端子(Applicable terminals)	普通横式、直式连饶端子(General horizontal and straight connecting terminals)
适用模具(Applicable mould)	OTP横模、直模(OTP horizontal mold and straight mold)
穿管直径(Diameter of pipe piercing)	3.0mm
穿管长度(Length of pipe piercing)	10mm~25mm

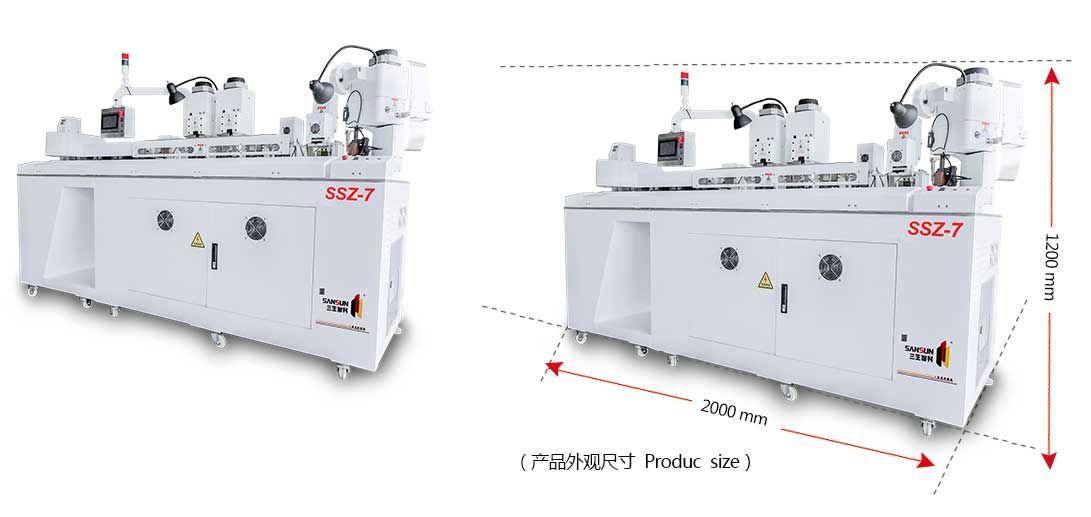

产品尺寸(Product size)	1.2m*0.8m*2m	1.4M*1.3M*2m
产品重量(Product weight)	约350Kg	约420Kg
加工线长(Processing line length)	80mm~999mm	200mm~999mm
加工效率(Processing efficienc	约3500PCS/h (100mm以内)	1800PCS/h
裁线公差(Line tolerance)	约总长0.2%以下（Less than 0.2% of total length）
剥皮长度(Stripping Length)	0~10mm
工作电压(Power supply)	AC 220V 50Hz
工作气压(Airpressure)	0. 4~0. 6MPa
额定功率(power)	2.8Kw	3.0Kw

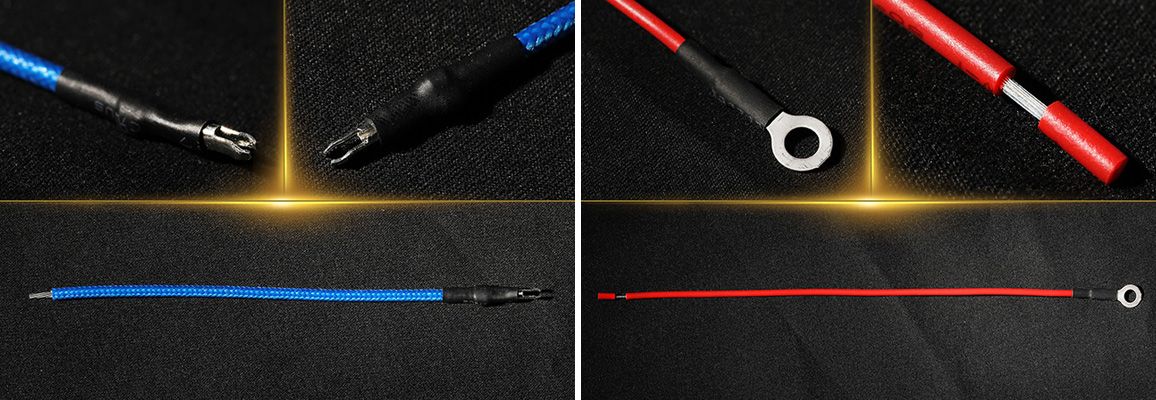

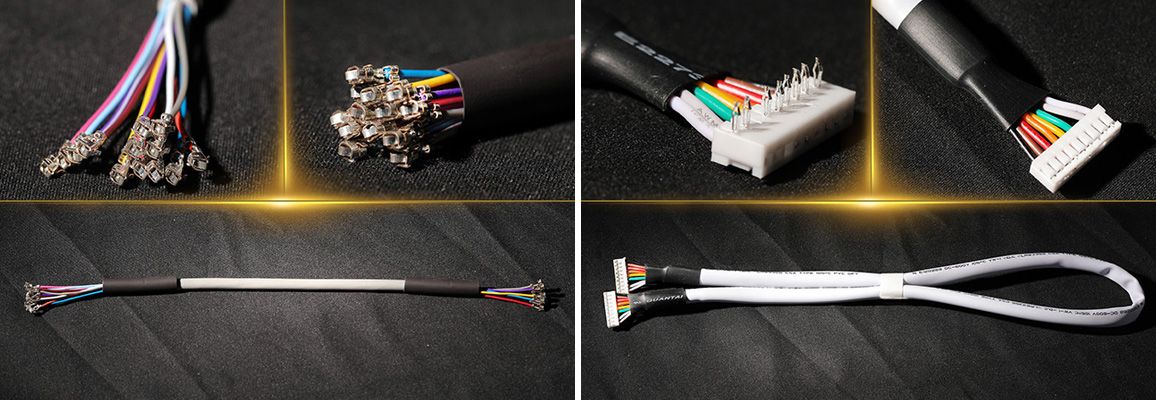

适用线材

Applicable Wire Range

SSZ-7全自动穿烘热缩管端子机系列6

SSZ-7全自动穿烘热缩管端子机系列2

SSZ-7全自动穿烘热缩管端子机系列7

SSZ-7全自动穿烘热缩管端子机系列3

SSZ-7全自动穿烘热缩管端子机系列5

SSZ-7全自动穿烘热缩管端子机系列4
