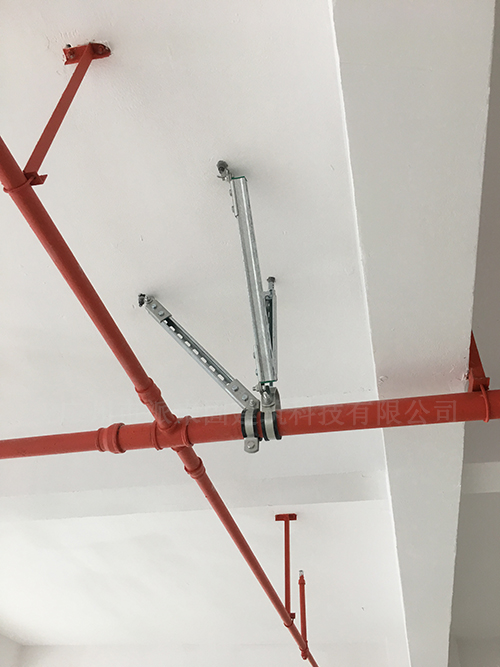

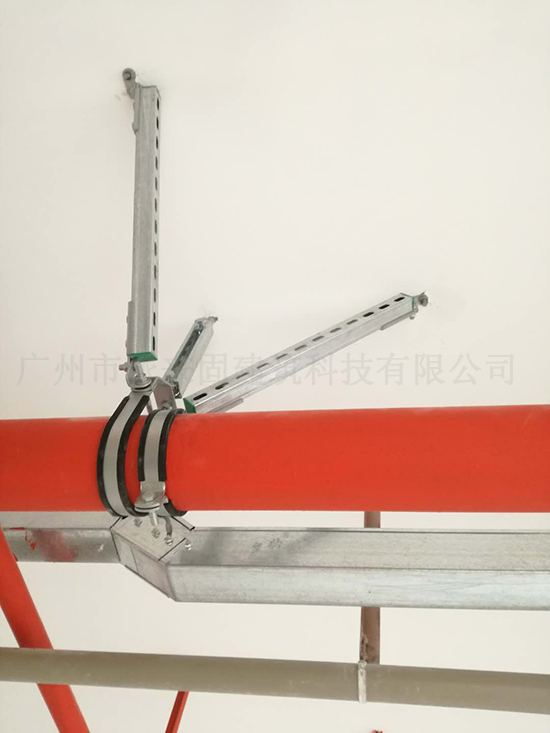

派来固管道抗震支架 侧向抗震支架 纵向抗震支吊架

派来固管道抗震支架的安装
（1）管道安装时，应及时固定和调整支、吊架。支、吊架位置应准确，安装应平整牢固，与管子接触应紧密。
（2）无热位移的管道，其吊杆应垂直安装。有热位移的管道，吊点应设在位移的相反方向，按位移值的1/2偏位安装。两根热位移方向相反或位移值不等的管道，不得使用同一吊杆。具体操作见相关规范。
（3）导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象。其安装位置应从支承面中心向位移反方向偏移，偏移量应为位移值的1/2或符合设计文件规定，绝热层不得妨碍其位移。
（4）固定支架应按设计文件要求安装，并应在补偿器预拉伸之前固定。
（5）弹簧支、吊架的弹簧高度，应按设计文件规定安装，弹簧应调整至冷态值，并做记录。弹簧的临时固定件，应待系统安装、试压、绝热完毕后方可拆除。
（6）支、吊架的焊接应由合格焊工施焊，并不得有漏焊、欠焊或焊接裂纹等缺陷。管道与支架焊接时，管子不得有咬边、烧穿等现象。
（7）铸铁及大口径管道上的阀门，应设有**支架，不得以管道承重。
（8）管架紧固在槽钢或工字钢翼板斜面上时，其螺栓应有相应的斜垫片。
（9）临近阀门和其它大件管道须安装辅助支架，以防止过大的应力，临近泵接头处亦须安装支架以免设备受力。对于机房内压力管道及其它可把震动传给建筑物的压力管道，必须安装弹簧支架并垫橡胶垫圈以达到减震的作用。
（10）管道安装时不宜使用临时支、吊架。当使用临时支、吊架时，不得与正式支、吊架位置冲突，并应有明显标记。在管道安装完毕后应予拆除。
（11）管道安装完毕后，应按设计文件规定逐个核对支、吊架的形式和位置。
（12）有热位移的管道，在热负荷运行时，应及时对支、吊架进行下列检查与调整：a.活动支架的位移方向、位移值及导向性能应符合设计文件的规定。b.管托不得脱落。c.固定支架应牢固可靠。d.弹簧支、吊架的安装标高与弹簧工作荷载应符合设计文件的规定。

管道抗震加固侧向间距要求为：沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线，横向吊架间距不得超过12m；hdpe等非刚性材质的管线，横向吊架间距不得超过6m。
管道抗震加固纵向间距要求为：沟槽连接管道、焊接钢管、钎焊铜管等刚性材质的管线，纵向吊架间距不得超24m；hdpe等非刚性材质的管线，横向吊架间距不得超过12m。
普通刚性风管侧向抗震吊架的间距为9m，普通刚性风管纵向抗震吊架的间距为18m。 玻璃纤维、塑料和其他非刚性材质风管的侧向抗震吊架，间距为4.5m，纵向间距为9m。
刚性电气线管、线槽及桥架侧向抗震间距不得超过12m，纵向抗震间距不得超过24m。
非刚性材质电气线管、线槽及桥架横向抗震间距不得超过6m，纵向间距不得超过12m。
