供应48V通信电源屏48V300A通讯电源系统

通信机房48V电源屏-48V高频开关电源屏|粤兴电力48V通信电源屏厂家AC380V-DC48V通信直流系统、相关型号：YX-4860XT、YX-4880XT、YX-4890XT、YX-48120XT、YX-48150XT、YX-48200XT、YX-48300XT

一:通信电源系统简介

YX嵌入式直流电源系统先进的模块设计使得整个系统体积很小,却能提供足够的功率满足通讯系统的要求，同时符合机架式安装的特征。适用于各种规模的交换局、机房、基站、卫星通信、数据通信、铁路以及电力系统等电网波动范围很宽的场合。

YX嵌入式直流电源系统操作方便，易于安装和维护。系统模块插框采用插箱式安装方式,便于灵活扩容整流模块和更换监控模块。

二:通信电源系统工作原理

本通信电源系统交流输入为三相五线制或单相三线制，各电源模块输出的直流电通过铜排或导线汇接。电源系统采用多模

块并联无主自动均流供电方式(模块N+1冗余备份)。以提高模块工作可靠性及系统安全性。 并采用中央智能监控模块对整个系统进行实时监控,对通信电源系统进行实时数据测量和状态控制，同时，也可以通过电话网直接向监控中心上报电源系统的工作数据及工作状态。 并且能对系统电池组智能充电;当主电异常时,由电池组应急供电;

三:通信电源系统特点

● 整流模块采用有源功率因数补偿技术功率因数值达0.99；

● 模块标准高度2U，单模块重量轻，功率密度极高；

● 整流模块采用全面双软开关技术，负载达到10％时效率就可到达到91％，50％负载可达效率96％以上；

● 完善的电池保护管理和负载脱离下电管理；配置2级低压脱离，让用户实现在紧急情况下先脱离一般负载，后脱离主要负载的功能，**大程度上保护用户负载和电池；

● 整流模块和监控模块采用无损伤热插拔技术即插即用；

●标准的RS232 通信接口；3级告警干接点告警：紧急告警，主要告警，一般告警；

● 完备的故障保护、告警功能；

● 超低辐射:采用先进的电磁兼容设计整流模块能够满足通信电

源设备电磁兼容性限值及测量方法中华人民共和国通信行业标准YD/T983 中对传导和辐射干扰的要求；

● 系统配置灵活、方便，易于扩展；可根据客户需求配置各种功率系统；

四:通信电源系统技术指标

测试项目	性能参数	测试条件
输入电压	AC：220V/150V~300V
输入电压工作范围	AC：220V/176V~280V	输出满载
模块开机浪涌	AC220V:<12A*n	输出满载，n为模块个数
模块输入电流	AC220V：8A*n	输出满载
输出浮充电压	FL:53.5V/27.0V	出厂设定
模块均充电压	EQ:56.5V/29.0V	出厂设定
输出电压范围	48V：40~58VDC（可调） 24V：20~29VDC（可调）	59.0V/29.5V过压保护锁死需重开机,立式机箱需断开输入.
输出电流	48V:15A/20A/25A/30A 24V:30A/40A/45A/50A	输出限流（101%-105%）
电网调整率	±0.1%max	输出空载到满载
模块负载调整率	±0.5%max	输出空载到满载
动态响应	100usmax	20%~100%负载
输出电话衡重噪音	<2mV	杂音计
输出峰值噪音	≤200mV	0~20MHz
整机效率	>90%/>88%
工作频率	160KHz
开机延时	≤5S
保持时间	≥20mS
均流偏差	<5%	<2A
温度系数	0.02%℃
工作温度	-10℃~+45℃	散热器过温85℃关机,可恢复
存储温度	-40℃~+85℃
工作湿度	5%~95%RH	不结露
绝缘强度	漏电流<30mA	50Hz2000V/500V/1min
绝缘电阻	>10MΩ	直流1000V
重量

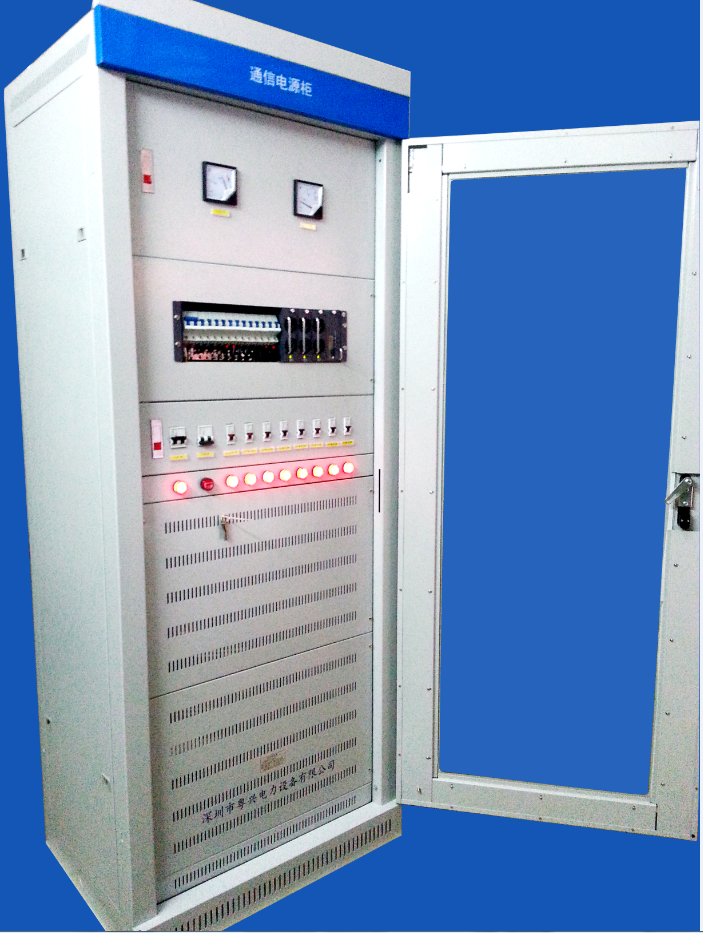

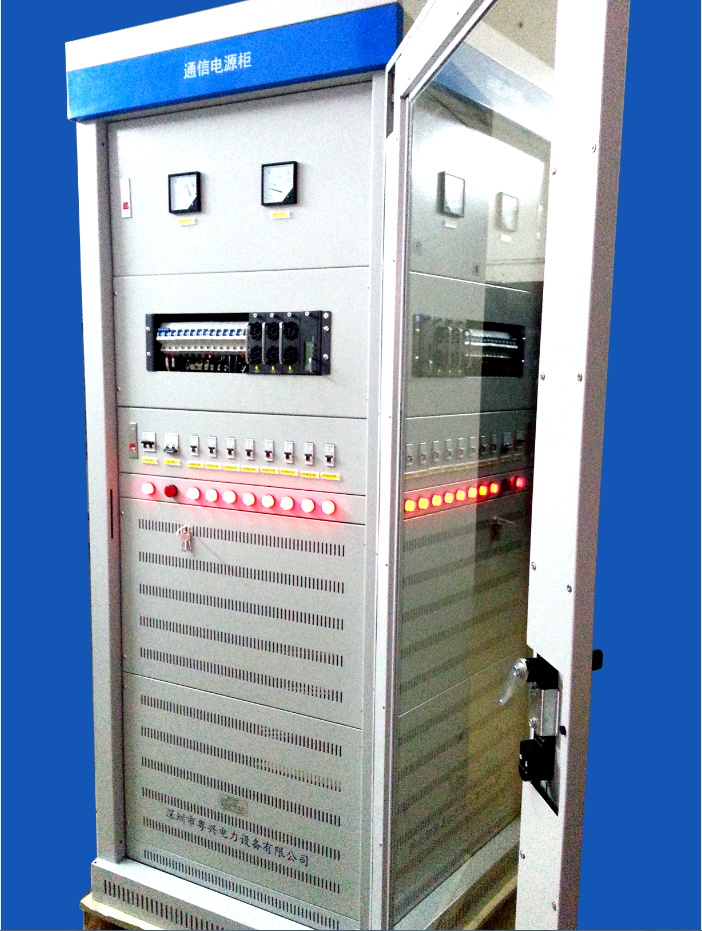

通信电源柜
