旋进漩涡流量计转换器测气体、蒸汽等

发布时间 2019-07-15 16:57:01

产品概述：

智能旋进旋涡流量计是我公司开发研制的具有国内高水平的新型气体流量仪表。该流量计集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

一、产品主要特点

无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
采用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰；
采用国内**的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号；

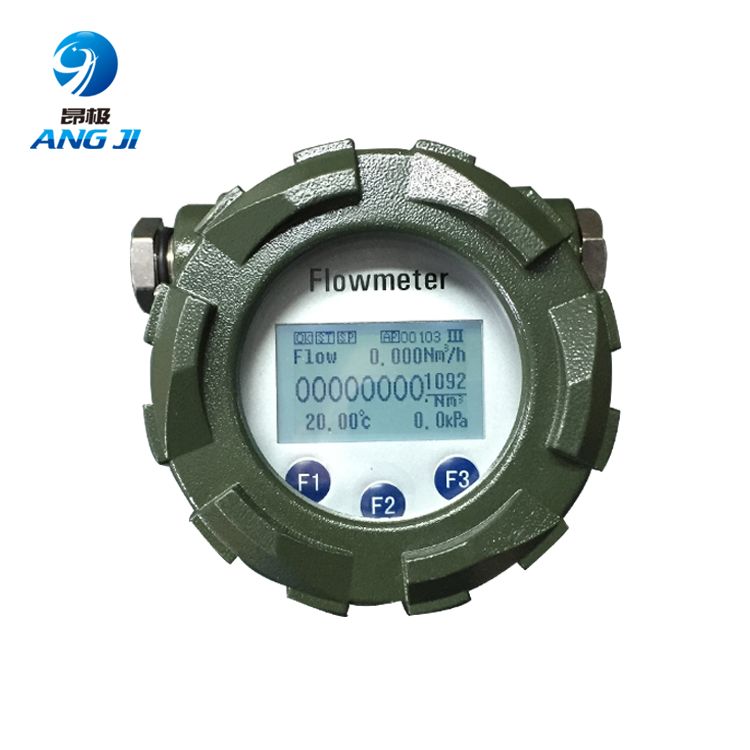

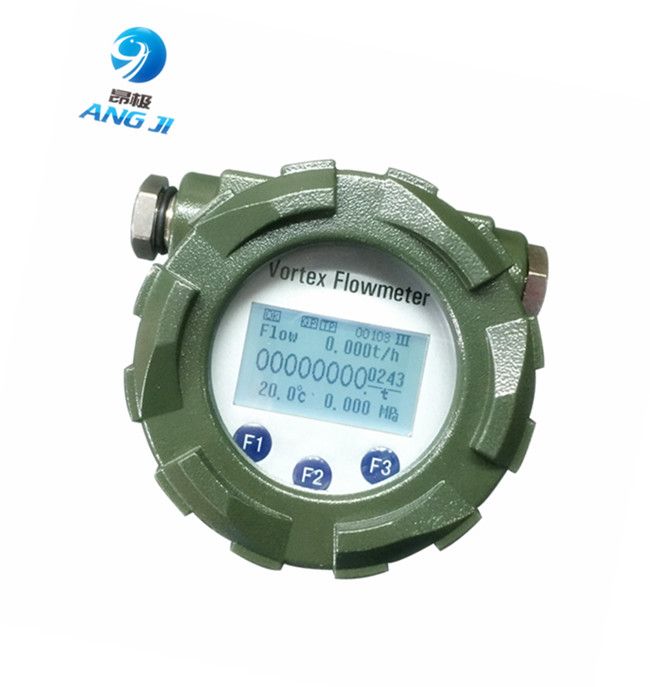

采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
采用EEPROM技术，参数设置方便，可长时间保存，并可保存**长达一年的历史数据；
转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km；
多物理量参数报警输出，可由用户任选其中之一；
流量计表头可360度旋转，安装使用简单方便；
配合本公司的GPRS，可通过因特网或者电话网络进行远程数据传输
压力、温度信号为传感器输入方式，互换性强；
整机功耗低，可用内电池供电，也可外接电源。

二、电气性能指标

1、工作电源：

A．外电源：＋24VDC±15%，纹波＜5％，适用于4～20mA输出、脉冲输出、报警输出、RS-485等；

B．内电源：1组3.6V锂电池（ER26500），当电压低于3.0V时，出现欠压指示。

2、整机功耗：

A．外电源：<2W;

B．内电源：平均功耗1mW，可连续使用两年以上。

3、脉冲输出方式：

A．工况脉冲信号，直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出，高电平≥20V，低电平≤1V；

B．定标脉冲信号，与IC卡阀门控制器配套，高电平幅度≥2.8V，低电平幅度≤0.2V，单位脉冲代表体积量可设定范围：0.001m3~100m3。单选择该值时必须注意：定标脉冲信号频率应≤900Hz。

C．定标脉冲信号，经光耦隔离放大输出，高电平≥20V，低电平≤1V。

4、RS－485通信（光电隔离），可实现以下功能：

A．采用RS－485接口，可直接与上位机或二次表联网，远传显示介质的温度、压力和经温度、压力补偿后的标准体积流量和标准体积总量；

B．由RS－485接口与HW－Ⅰ数据采集器配套，可组成电话网络通信系统，一台数据采集器可带15台流量计；

C．由RS－485接口与HW－Ⅱ数据采集器配套，可组成宽带网络通信系统，由INTERNET传输数据，一台数据采集器可带8台流量计。

5、 4～20mA标准电流信号（光电隔离）

与标准体积流量成正比，4mA对应0 m3/h， 20 mA对应**大标准体积流量（该值可在一级菜单中进行设置），制式：两线制或三线制，流量计可根据所插电流模块自动识别，并正确输出。

6、控制信号输出：

A．下限报警信号（LP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，**大负载电流50mA；

B．上限报警信号（UP）：光电隔离，高低电平报警，报警电平可设定，工作电压＋12V~+24V，**大负载电流50mA；

C．关阀报警输出（BC端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；

D．电池欠压报警输出（BL端，IC卡控制器用）：逻辑门电路输出，正常输出低电平，幅度≤0.2V；报警输出高电平，幅度≥2.8V,负载电阻≥100kΩ；

三、扩展功能

型号	功能
XJHN	中英文显示;温度和压力补偿;3.6V锂电池供电模式;
XJHN-3S	中英文显示;温度和压力补偿;三线制脉冲和当量输出;可上下限报警输出;双供电；
XJHN-2ES	中英文显示;温度和压力补偿,两线制或三线制，4-20mA电流输出，脉冲输出；双供电；
XJHN-2ER	中英文显示;温度和压力补偿，两线制或三线制，4-20mA电流输出，脉冲输出,RS485通讯；双供电；
XJHN-3D	中英文显示;温度和压力补偿，三线制，脉冲输出，4-20mA电流输出，可上下限报警输出；双供电；
XJHN-3RZ	中英文显示;温度和压力补偿，三线制，脉冲输出，RS485通讯，上限报警输出；双供电；
XJHN-3RA	中英文显示;温度和压力补偿，三线制，脉冲输出，RS485通讯电源隔离，上限报警输出；双供电；
XJHN-3DZA	中英文显示;温度和压力补偿，三线制，脉冲输出，RS485通讯，4-20mA电流输出，上限报警输出，双供电；
XJHN-4D	中英文显示;温度和压力补偿，三线制，脉冲输出，四线制隔离4-20mA电流输出，上限报警输出，双供电；
XJHN-4DZA	中英文显示;温度和压力补偿，三线制，脉冲输出，RS485通讯，四线制隔离4-20mA电流输出，上限报警输出，双供电；
