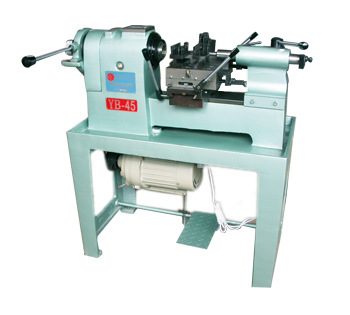

45型桌上车床台湾精诚桌上车床YB-45型精诚YB-45

发布时间 2024-11-07 11:33:38

产品描述

类型	桌上车床	控制形式	人工	型号	YB-45型
**大加工直径	45（mm）	主轴通孔直径	45（mm）	安装形式	桌上
布局形式	立式	适用行业	通用	动力类型	机械传动
适用范围	通用	产品类型	全新	是否库存	否
产品单价	11600.00

45型桌上車床

桌上车床规格有：15型、20型、25型、32型、45型、52型、60型、CNC自动车床。该产品特性：高速、精密、产量高、品质佳。铸件采用HT250材料，并经过淬火处理，硬度为HRC 40-45，以确保产品稳定性、耐久性。床身轨道、拖板燕尾研磨，确保加工精度。小型臥式铣床规格有：YB-211型、YB-214型、YB-216型。该产品特性：精度高，生产效率高，操作简便，适用於大批量加工，工作台上可安裝气、手动各种夾头座；适用於各种金属、非金属零件的铣削加工。

規格名稱SIZE/機型TYPE				15 型		20型		25型		32 型		45 型		52 型		60型
																		主軸 Spindle		主軸彈性夾頭夾料能力 Spindle copacity with collet chucking device		圓形 Bar stock		φ15		φ20		φ25		φ32		φ45		φ52		φ60
四角形 Square(a/f) (對邊距）		10		14		17		22		32		37		42
																六角形 Hexagonal(a/f) (對邊距）						13		17		21		27		38		45		51
																																				回轉速度 Spindle speedsm,(r.p,m.)				1330 1910 2880		1025 1450 2051		1260 1520 1838		838 1190 1675		758 1060 1440		762 991 1293 1680		758 925 1215 1519
中心高 Height of centers				96		125		145		168		168		200																																								200
																刀架滑板 Toll slides						主滑板行程（前）（后） Main slide travel(Front)(Rear)				60		80		100		110		110																						115		115
前副滑板行程 Front cross slide travel				55		65		70		70		70		85																																								85
																						前副滑板可傾角度 Setting angle for taper turming of front cross slide				±45°		±45°		±45°		±45°		±45°		±45°		±45°
后副滑板行程 Rear cross slide travel				55		65		70		70		70		85						85
																																								尾架 Tool stock		尾軸鋟夾頭選擇 Tail Spindle chuck select				B12(1- 10mm)		B18(3-16mm)		B16(1-13mm)		B18(3-16mm)		B18(3-16mm)		B18(3-16mm)		B18(3-16mm)
內孔斜度 Moss taper				MT.NO1		MT.NO2		MT.NO2		MT.NO3		MT.NO3		MT.NO3						MT.NO3
																						尾軸行程 Maximum movement of tail stock				80		110		110		100		100		100		100
精密度Precisions		主軸錐面跳動 Main Spindle Nose Toleranck				小於0.02mm ≦0.02mm		小於0.02mm ≦0.02mm		小於0.02mm ≦0.02mm		小於0.02mm ≦0.02mm		小於0.02mm ≦0.02mm						小於0.02mm ≦0.02mm																						小於0.02mm ≦0.02mm
																						主軸與尾軸同心度 Man Spindle & tail stock Concentricity Tolerance				小於0.02mm ≦0.02mm		小於0.025mm ≦0.025mm		小於0.025mm ≦0.025mm		小於0.025mm ≦0.025mm		小於0.025mm ≦0.025mm		小於0.025mm ≦0.025mm		小於0.025mm ≦0.025mm
																主軸與尾軸中心距 central distance between the principal axis and tail axis																												160		200		240		300		300		400		400
		驅動馬達 Drive motor		三相電動馬達 Three phase motor				0.75HP-4		1HP-4		1HP-4		1.5HP-4																										2HP-4		2.75HP-4																2.75HP-4
																						機體 Machine dimension		長×寬×高 Length×Width×Height				710×400×950		860×420×1010		900×450×1080		930×480 ×1100		950×480 ×1100		1120×560 ×1165																						1120×560 ×1165
		淨重 Net weight(kg)				160		310		350		380		400		550		580
裝箱尺寸 Dimensions of packing case																				90×55× 110cm				104×63× 115cm		115×66× 122cm		115×66× 122cm		115×66× 122cm		132×74× 119cm		132×74× 119cm
