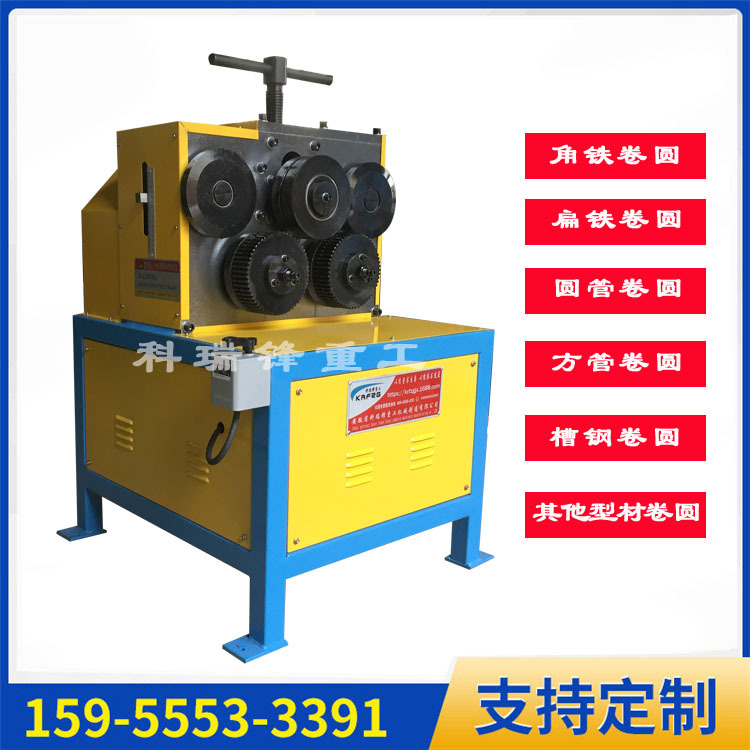

JY-50电动角铁卷圆机 小型手动弯圆机 角钢扁铁圆管方管卷





一、性能特征：

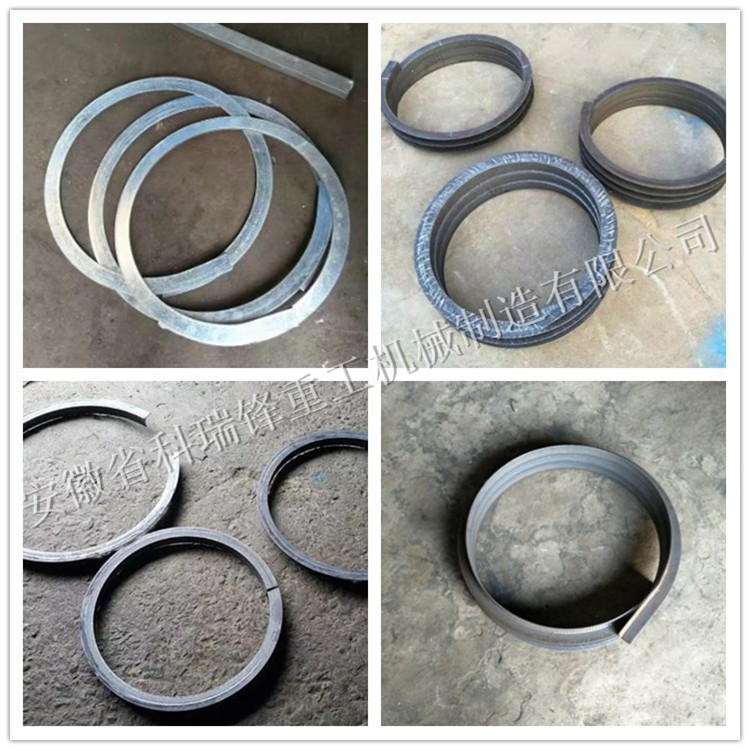

    1、用于卷制圆形角钢法兰盘和扁钢法兰盘

    2、一次可卷制多个同一规格法兰盘。

    3、该机与压筋机、单平口咬口机和卷圆机配套可生产成型金属圆形风管，其

结构严谨、性能良好，为客户节约了成本，降低了开支，是小型生产客户的

选择。

    4、卷圆后不改变角钢断面形状，成形辊轮选用优质钢材 ，强度高 ，寿命长

二、主要部分及结构说明：

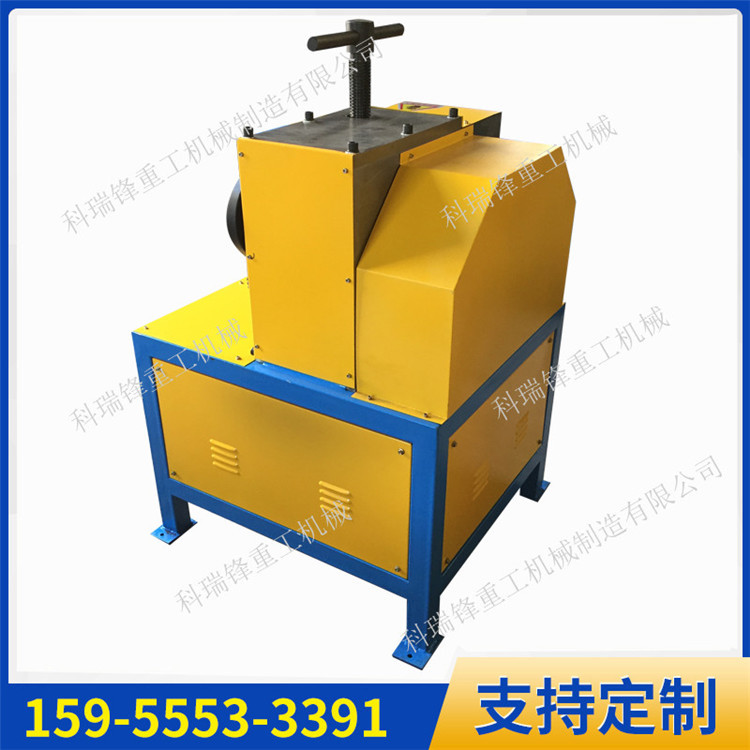

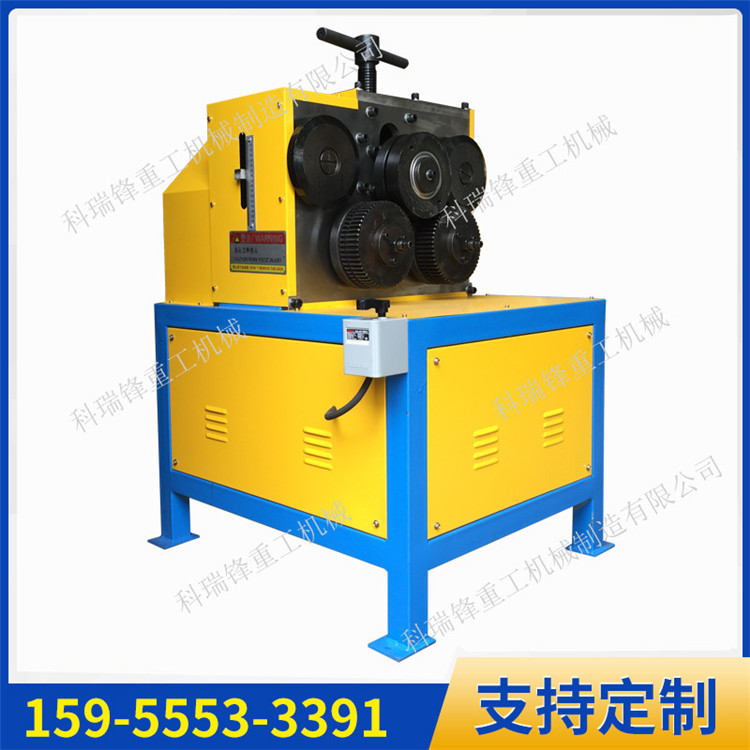

      JY-50 角钢（扁钢）卷圆机主要由机架部分、机芯部分和传动系统组成。

 1、机架部分：由型材和板材焊接而成，具有良好的刚性，工作台面上设有固定

靠山，以避免加工板材摩擦机器造成磨损，使加工板材表面平整美观。

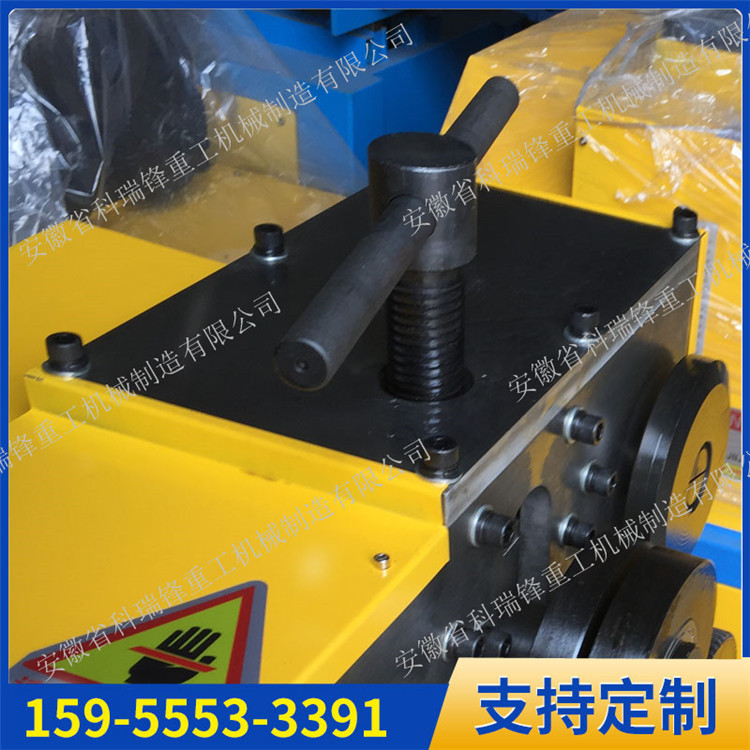

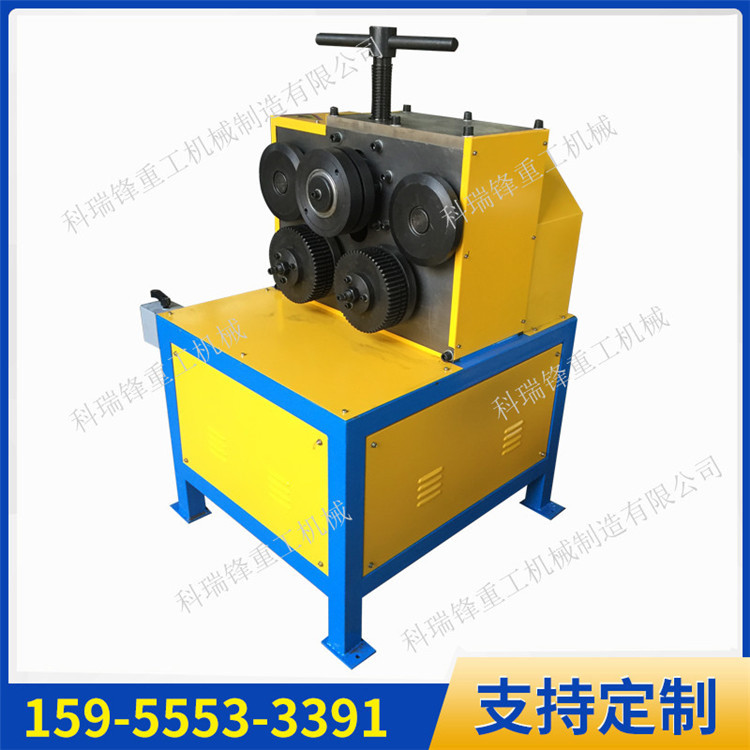

 2、机芯部分 ：由底部滚轮组和三根对称的辊轮组成 ，具有严谨稳定的结构 ，

其运动过程由电动机带动齿轮组运转，然后再传到对称的辊轮以带动机器运转，

进行卷压成形。

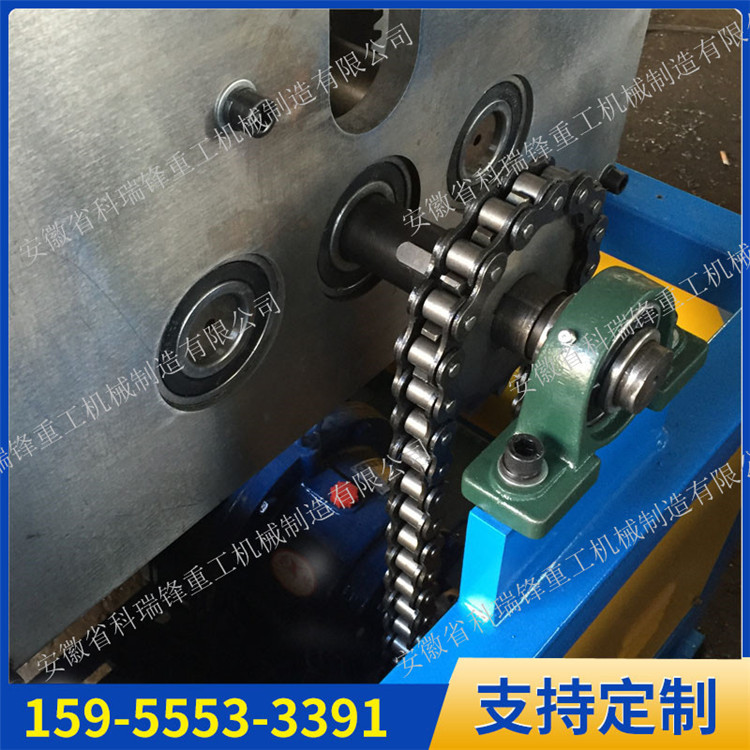

 3、传动系统：将电动机安装在机架底部，经三角皮带和齿轮组件传动，使上面

三根对称的辊轮同步运转，以完成加工操作。
