                   自动扣压机产品介绍

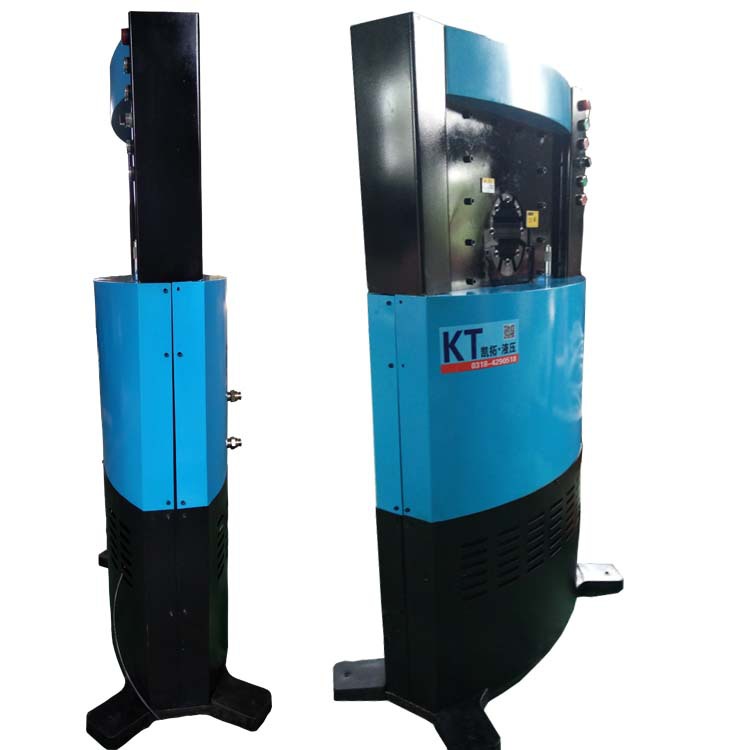

  KTZ-51型自动扣压机是我公司的主导产品，本机型是在KT-51D型基础上，液压与电器系统进行了重大技术改进，是集国内外同类产品之综合优点设计制造，具有体积小、重量轻、结构紧凑、操作简单、油路设计先进、采用燕尾模具更换快、效率高、性能可靠，具有手动扣压、半自动扣压及全自动扣压且扣压速度可调等优点。

       本产品特别适用于工程机械修理厂、胶管总成生产厂、液压胶管零售商店。



自动扣压机主要技术参数







1、自动扣压机胶管扣压范围：                     φ4-φ51



2、自动扣压机模具尺寸：                          105×65（燕尾型）



3、自动扣压机模具套数：                           10套



4、驱动电机：                           4KW



5、自动扣压机油泵排油量：                         14.5L



6、自动扣压机大扣压力：                         440T



7、自动扣压机系统额定压力：                       16Mpa



8、液压油：                             夏季：YB-N46



                                      冬季：YB-N32

自动扣压机

自动扣压机



自动扣压机

                                       温馨提示



胶管总成扣压设置



*应根据胶管及接头厂商的资料选择合适模具。



*调节器设定：扣压后钢套外径减去选用模具号码。



*钢套扣压之后会有回弹，回弹量会因钢套材质和尺寸不同而不等。应将回弹量计入调节器设定值的计算。具体信息请联系胶管及接头厂商（13623380518），或按以下方法修正调节器设定。抵消回弹量的简单方法：先以估计的调机器设定进行扣压，然后测量扣压后的钢套外径，其与预期扣压后钢套外径的差就是回弹量。终调节器设定值应为原设定减去回弹量。



*例：25mm（1英寸）内径4层缠绕胶管总成扣压，预期的扣压后钢套直径为43.5mm，应选用41号模具(扣压范围41.0mm至47.0mm)。调节器设定值为2.5mm（43.5mm-41.0mm=2.5mm）.若次扣压完成后的总成钢套外径为43.8mm(即为0.3mm的回弹量)，则终调节器应设定为2.2mm。钢套扣压至41.0mm+2.2mm=43.2mm，回弹量0.3mm后正好满足43.5mm的要求。



*警告：每个模具大使用范围为“标号”到“标号+6”（单位mm）



*严格禁止超范围使用模具。扣压前钢套外直径不能大于模具号10mm
