WS2813 30灯断点续传单点单控像素灯条幻彩灯带

发布时间 2017-07-05 21:20:51

产品描述

光源类型 LED灯
类型 LED景观灯
材质
主要适用范围 亮化装饰
主要适用范围 亮化装饰
材质 硅胶
光源类型 LED灯
光源功率 9 W
电压 其他
额定功率 9 W
额定电压 5 V
寿命 30000 h
防护等级 IP33
LED全彩灯条 5050RGB 内置IC WS2813B 断点续传灯条 5V电压供电 低压灯带安全可靠,WS2813B全彩灯条无需担忧灯条会坏,单独坏一个点不会影响其它灯的使用。WS2813B刷新率高达300,所有效果都能在小型单片机上轻松实现,WS2813B全彩灯条是基于WS2812,与SK6812的基础上升级的,功能得到全面升级及认可。


LED WS2813B全彩灯条主要功能描述:

1、LED WS2813B全彩灯条所有电子元件集成在一颗5050灯珠中,不需要任何其他外围电子元件辅助,构成一个完整的外控像素点。同时WS2813B灯条灯带减少了在产品安装时所倒置的拖焊,造成的不良。

2、LED WS2813B全彩灯带采用串行级联接口,双信号线传输,WS2813B实现断点续传的功能,其中单个像素点损坏的情况下不会造成其下像素点正常亮灯,丝豪不影响LED全彩灯条的整体效果。

3、LED WS2813B幻彩灯带拥有智能反接保护,产品安装接入5V电源在接反的情况下,不会造成灯珠损坏。

4、WS2813B全彩灯条内置信号整形电路,任何一个像素点收到信号后经过波形整形再输出,保证线路波形畸变不会累加。

5、WS2813B灯条每个像素点的三基色颜色可实现256级亮度显示,完成16777216种颜色的全真色彩显示端口扫描频率2KHz/s。

6、LED WS2813B灯条任意两点传输距离在不超过5米时无需增加任何信号放大电路。

7、当刷新速率30帧/秒时,级联数不小于1024点。

8、数据发送速度可达800Kbps。灯光的颜色一致性强,性价比高。



LED WS2813B幻彩灯条功能简述:

控制单灯跑马、流水、开窗、流星追尾、追逐、动画、视频、文字等花样变化。在灯条使用中,其中一个像素点坏,不影响其它灯的正常工作,从而不会影响整体效果。任何颜色都能显示,随意组合成任何花样,特别是做成灯条屏来使用。不需要单独给灯编写地址就能实现断点续传,安装调试更为简单。同时灯珠里面还集成了电容电阻,使得灯条板子上不需要电子原件进行辅助,因此增加了产品稳定性。

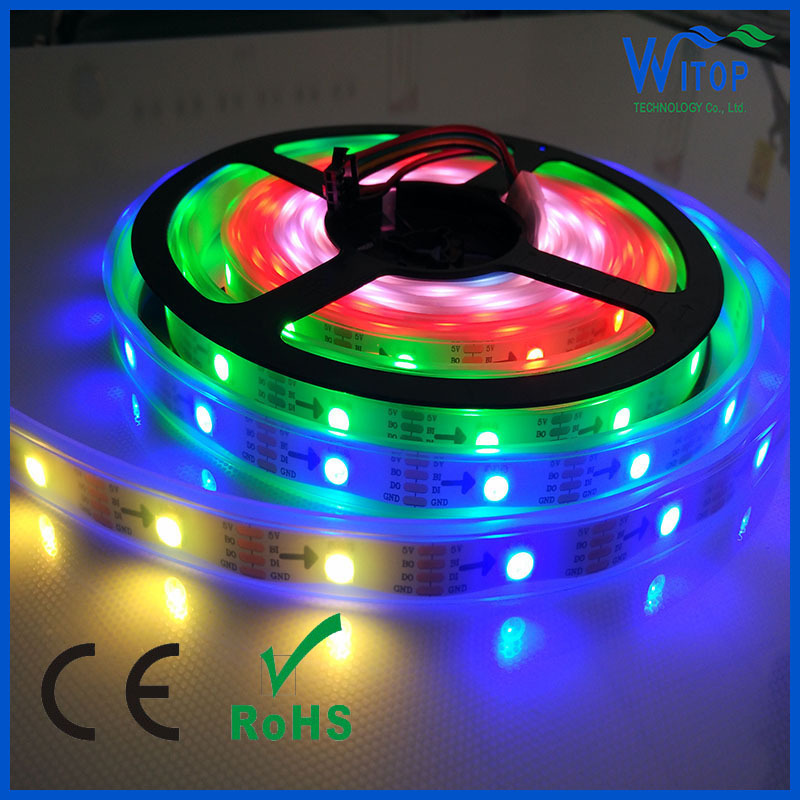

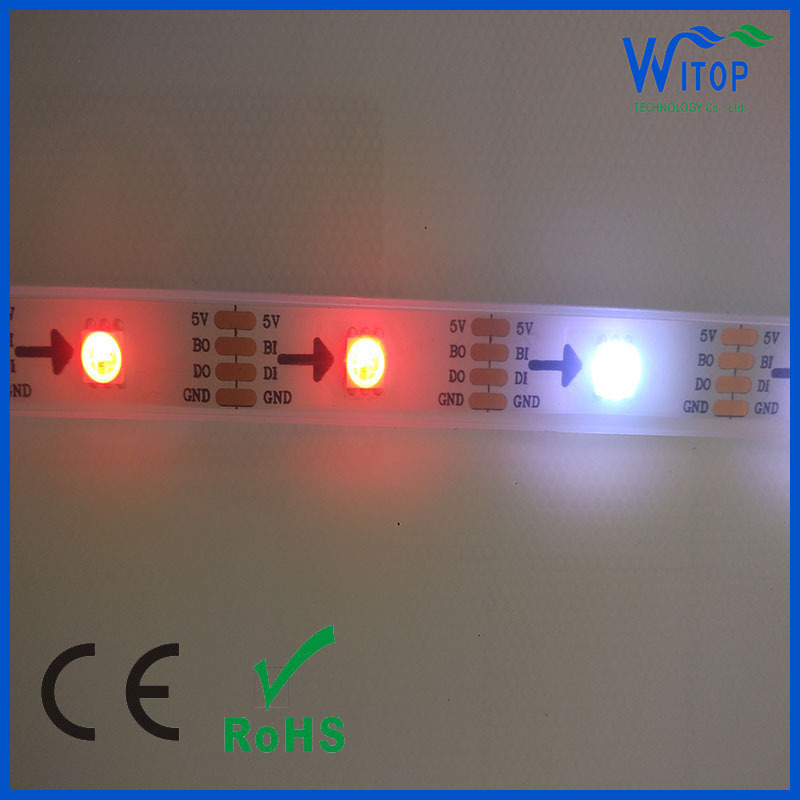

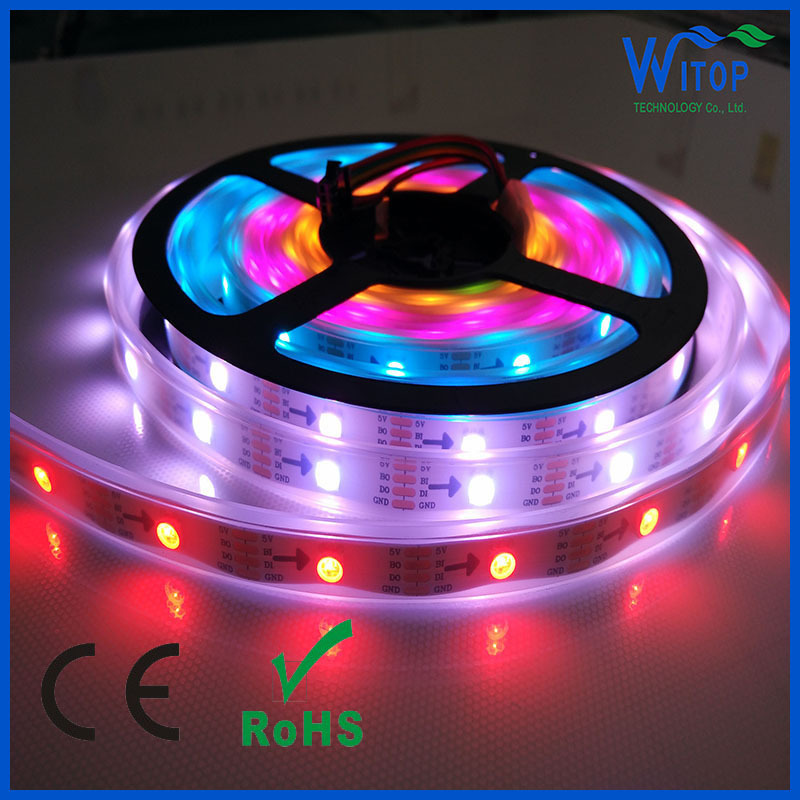

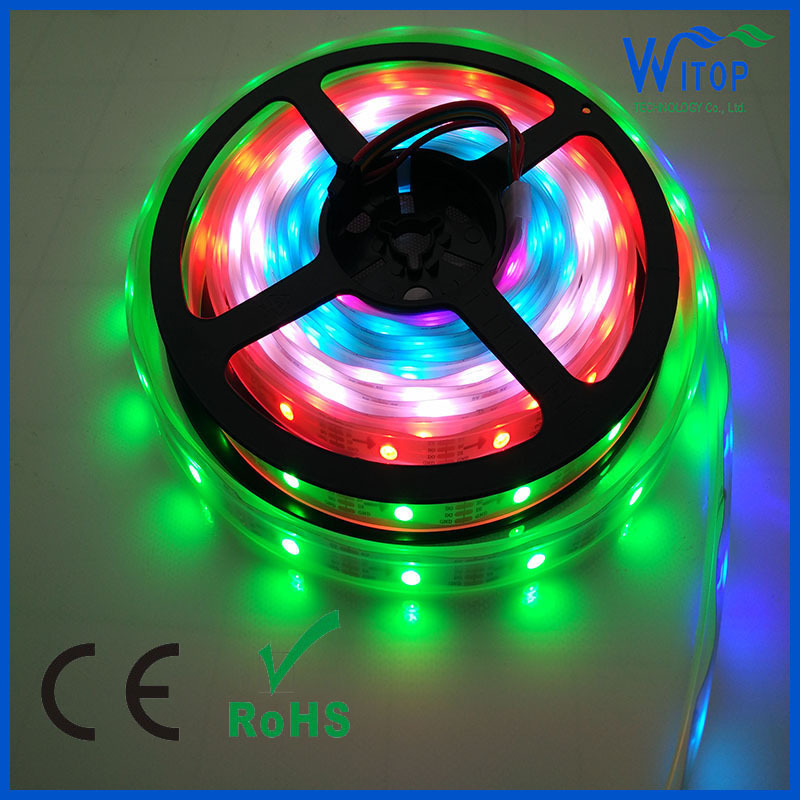

2813 (6)

2813 (5)

2813 (2)

2813 (4)






LED WS2813B全彩灯条参数:

产品名称:WTP-2813-30灯

工作电压:DC5VIC型号:WS2813B

IC类型:内封型

IC 数量:30颗/米

工作电流:0.06A/段      1.8A/米

灯珠数量:30灯/米

灯珠类型:贴片5050

灯珠颜色:RGB

电路板类型:双层FPCB(柔性软板)

板宽:10mm

**大功率:9W/M

FPCB颜色:白色/黑色

每卷长度:5米/卷



包装方式:铝箔袋防静电包装

每盘重量:240g(滴胶)   100g(裸板)  200g(套管)

防水级别:IP20/IP65/IP67/IP68可选

工作温度:-40℃ ~ 70℃

贮存温度:-50℃ ~ 80℃

光源寿命:50000小时

接头:4PIN端子对接头

(红色线:5V供电,绿色:信号线,黄色线:备用信号线,黑色线:地线GND)



LED WS2813B幻彩灯条应用范围:
该产品光源色彩丰富鲜艳、能见度高、更具有视觉吸引力。被广泛应用于墙体走廊,室内环境装饰,产品模型灯光装饰,游戏机灯光装饰,音箱灯光装饰,娱乐场所,酒柜吧台背光,天花背光,LED灯箱光源,LED发光牌,水族用品,汽车装饰等等,是取代传统霓虹灯、荧光灯和灯管的新一代照明光源。

2813产品接线路图
