压延法PVC薄膜生产线机械设备

PVC薄膜PVC塑料薄膜
塑料薄膜
PVC塑料薄膜是以聚氯乙烯树脂为主要原料，经压延或吹塑工艺制成的薄膜制品。按增塑剂含量分为软质膜与硬质膜，其中硬质膜占的三分之二，厚度范围0.08~0.2mm。
该薄膜具有自重轻、透光率10%~20%等特点，应用领域包括建材包装（占总量60%）、日用品、农用防老化膜及工业真空吸塑装饰膜。生产采用电晕处理法提升表面能，并通过共混法、等离子体改性等手段改善耐候性、减少增塑剂迁移 。
中文名PVC塑料薄膜
材    质PVC塑料
薄膜分类
PVA涂布高阻隔薄膜
PVA涂布高阻隔薄膜是将添加了纳米无机物的PVA涂布于聚乙烯薄膜后经印刷、复合而成，在不大幅度提高成本的前提下，解决了目前三层聚乙烯共挤包装薄膜阻隔性能差的技术瓶颈。其阻隔性能不仅明显优于EVOH五层共挤薄膜，而且包装成本也大幅度下降，这不仅能确保被包装物对无菌包装所有的质量要求，而且大幅度降低了食品加工企业无菌包装的成本，解决了目前三层聚乙烯共挤包装薄膜阻隔性能差的技术瓶颈，可用于包装饮料、果汁、牛奶、酱油醋等。
双向拉伸聚丙烯薄膜（BOPP）
双向拉伸聚丙烯薄膜是由聚丙烯颗粒经共挤形成片材后，再经纵横两个方向的拉伸而制得的。由于拉伸分子定向，所以这种薄膜的物理稳定性、机械强度、气密性较好，透明度和光泽度较高，坚韧耐磨，是目前应用广泛的印刷薄膜，一般使用厚度为20～40 μ m ，应用广泛的为20 μ m 。双向拉伸聚丙烯薄膜主要缺点是热封性差，所以一般用做复合薄膜的外层薄膜，如与聚乙烯薄膜复合后防潮性、透明性、强度、挺度和印刷性均较理想，适用于盛装干燥食品。由于双向拉伸聚丙烯薄膜的表面为非极性，结晶度高，表面自由能低，因此，其印刷性能较差，对油墨和胶黏剂的附着力差，在印刷和复合前需要进行表面处理。
电晕处理法的基本原理是：通过在金属电极与电晕处理辊(一般为耐高温、耐臭氧、高绝缘的硅橡胶辊)之间施加高频、高压电源，使之产生放电，于是使空气电离并形成大量臭氧。同时，高能量电火花冲击薄膜表面。在它们的共同作用下，使塑料薄膜表面产生活化、表面能增加。通过电晕处理可使聚烯烃薄膜的湿张力提高到38达因/厘米；可使聚酯薄膜的表面湿张力达到52-56达因/厘米以上。电晕处理塑料薄膜表面湿张力的大小与施加于电极上的电压高低、电极与电晕处理辊之间的距离等因素有关。当然，电晕处理应当适度，并非电晕处理强度越高越好。这里值得注意的是塑料薄膜与电晕处理辊之间应避免夹入空气，否则有可能使薄膜的反面也被电晕处理了。反面电晕造成的后果是：1有可能产生油墨印刷的反粘现象；2在镀铝时会发生镀铝层转移，在涂胶时会发生涂胶层转移。防止薄膜反面电晕的主要措施是要调节好电晕处理辊前的橡胶压紧辊的压力，压紧辊两端压力既要一致且压力大小又要合适。另外，电晕辊和压紧辊必须进行严格的动静平衡试验，径向跳动要求小于0.05毫米，目的是保证塑料薄膜平整地进入电晕辊、防止夹入空气，从而避免发生反面电晕的现象。

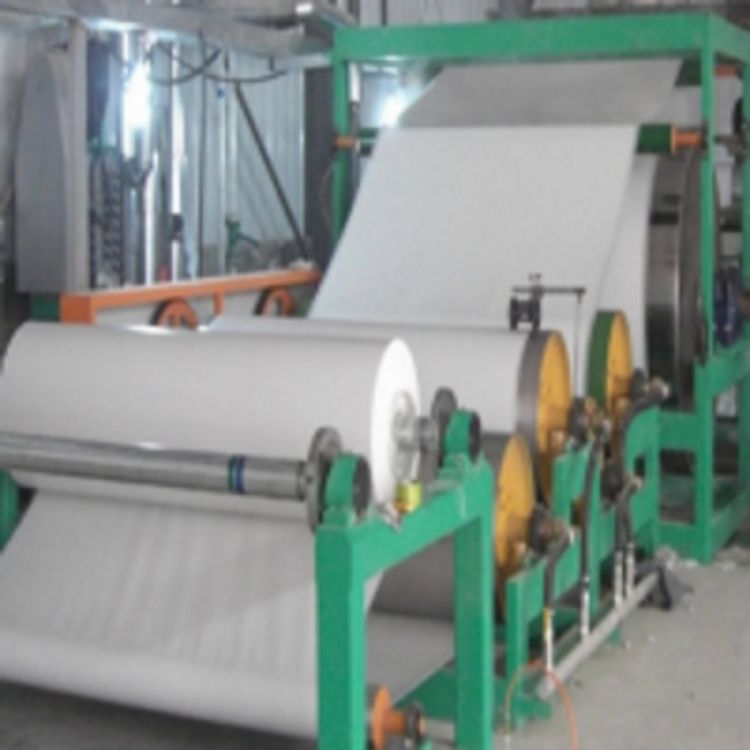

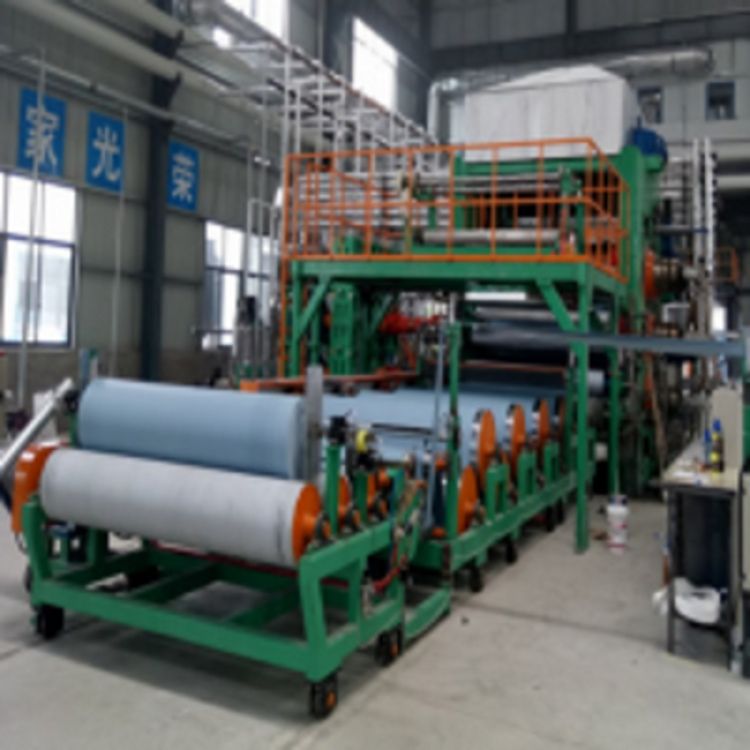

PVC薄膜压延生产线设备介绍
    根据当前PVC薄膜压延生产线行业发展趋势，我司近年来致力于将PVC薄膜设备生产线批量化生产作业，以满足市场高需求量。PVC薄膜压延生产线是我司的批量化机械，目前，我司的同PVC薄膜设备生产线实现技术新突破，技术难点，实现交钥匙工程，提供一站式服务。欢迎近期有需求的客户，可来我司车间实地考察，当面探讨PVC薄膜压延生产线设备技术细节。



????3-750x750

????4-750x750

了解更多
