M618手动平面磨床
发布时间 2024-11-07 11:38:36
产品描述
| 类型 | 手摇平面磨床 |
|---|---|
| 重量 | 680 kg |
| 用途 | 通用 |

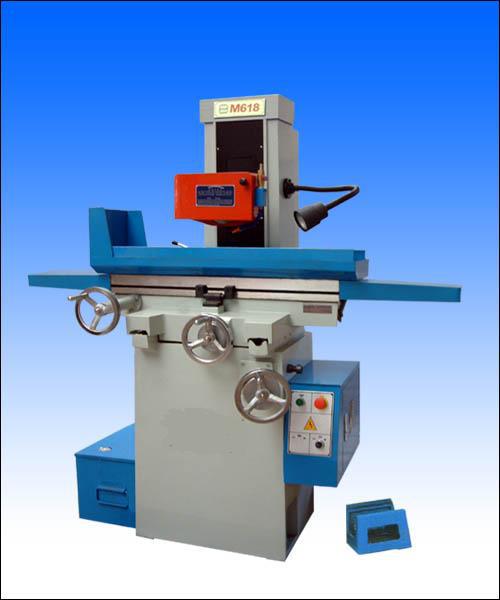

M618手动平面磨床
本机床可磨削各种平面和复杂成型面，适用于不需要机动进刀的磨削加工，主轴采用P4级精密滚动轴承、迷宫密封，防水防尘性能好，运动平稳、精度高。纵向采用滚珠钢导轨，操作轻便灵活，立柱采用大跨距形导轨，钢性好，稳定性高。整机采用手动油泵集中润滑。
|
技术规范
|
||
|
工作台工作面尺寸
|
长×宽 L×W(mm)
|
450×150
|
|
工作台左右**大移动量
|
mm
|
483
|
|
工作台前后**大移动量
|
mm
|
178
|
|
工作台面至主轴中心**大距离
|
mm
|
340
|
|
垂直进给手轮精度
|
mm
|
0.01mm/格 1.25mm/圈
|
|
横向进给手轮精度
|
mm
|
0.02mm/格 2.5mm/圈
|
|
工作台T型槽
|
mm
|
14×1
|
|
磨头主轴转速
|
r/min
|
2850
|
|
磨头电机功率
|
kw
|
1.1
|
|
冷却电机功率
|
kw
|
0.04
|
|
频率
|
Hz
|
50
|
|
砂轮尺寸
|
mm
|
Φ175×13×Φ31.75/Φ32
|
|
机床净重
|
kg
|
680
|
|
机床外型尺寸
|
长×宽×高 L×W×H(m)
|
1.55×1.10×1.68
|
M-618手动平面磨床
