完全脱机或联网水控一体机 阶梯收费 冷水免费

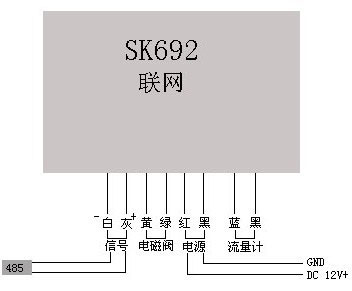

控水器的接线图（附图）

脱机机型则只要接红、黑电源线即可,联网机型则接红、黑电源，黄、绿通讯线内部接线图

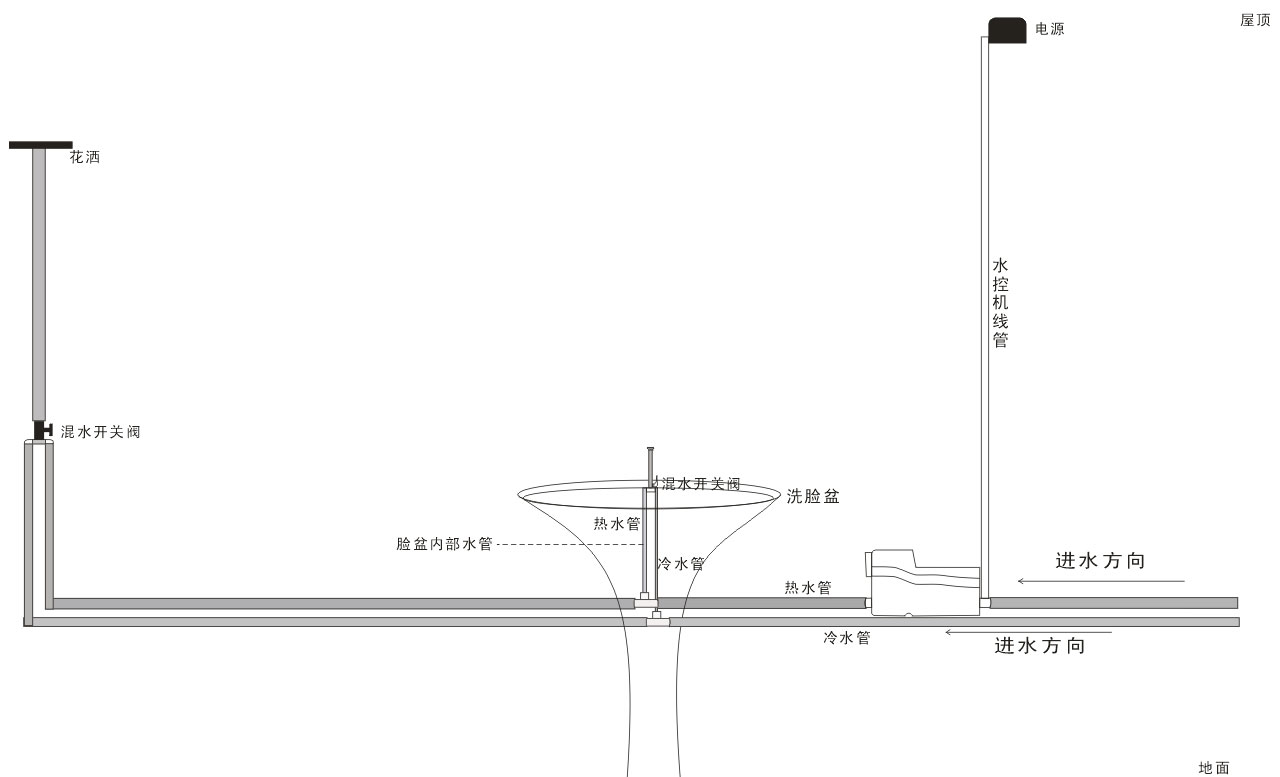

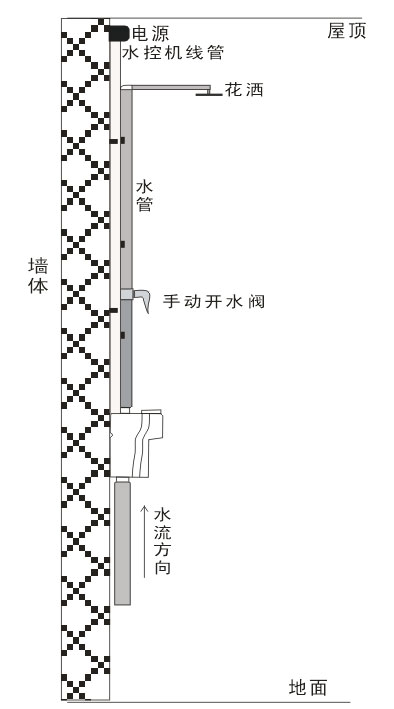

布线图



机器操作说明

显示：接上水控器电源屏幕显示时间或者出厂默认为002 0.01（两升水一分钱）。

使用：消费卡放在水控器感应区屏幕显示 余额-扣费，左侧显示扣费单位流量 右侧显示5位卡中余额，正常出水。

暂停：把卡拔出为暂停出水...屏幕显示 待机。

cp5-1

cp5-4

cp5-2

cp5-3
