加工定做烧生物质燃煤两用立式蒸汽锅炉

发布时间 2017-06-09 15:30:07

产品描述

材质	碳钢

山东立式蒸汽锅炉厂家销售热线：15065812228

本锅炉产品，所有模仿抄袭本厂的产品都不属实，我们将追究法律责任，为了保护我们消费者的权益，希望大家保护自己的权益。

价格和图片仅供参考，详情来电咨询！

泰安市金锅锅炉有限公司质源于实力”。自进军锅炉制造业开始，我们就极为重视产品的研制、开发过程。近年来，先后研制、开发了高效连续供水锅炉、多水室循环供水锅炉等燃煤、燃油、燃气锅炉系列，在产品投放市场后，受到了业界人士的一致好评。特别是针对洗浴业、采暖业推出的系列燃煤锅炉，以其耗能低、上温快而受到用户极力推崇，成为本行业的划时代产品。客户的需要即是我们的追求，持续的改进，使新产品、老产品、都得到了客户的认可。我们以诚心、负责为经营理念愿与各界朋友真诚合作，竭诚为用户提供优质满意的服务。 “细节决定成败，态度决定一切”是我们所有工作的出发点，“诚实守信、勤奋创新”是我们经营的基本原则，“服务点滴，快乐从新”是我们的责任和目标，是我们永励不懈的追求。 “追求永无止境”。在此，我们将以更积极的态度，更高质的产品，更专业的服务，迎接挑战，推陈出新，在中国常压锅炉领域中为社会提供优质产品与服务。 “有朋自远方来，不亦悦乎”，热忱欢迎四海宾朋、八方客商莅临指导，携手共进，共谋发展大计!

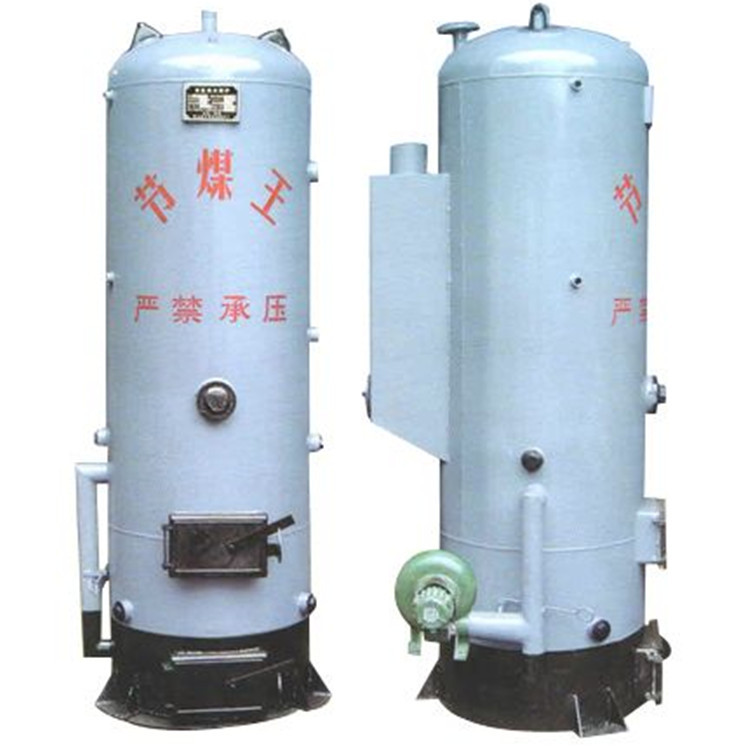

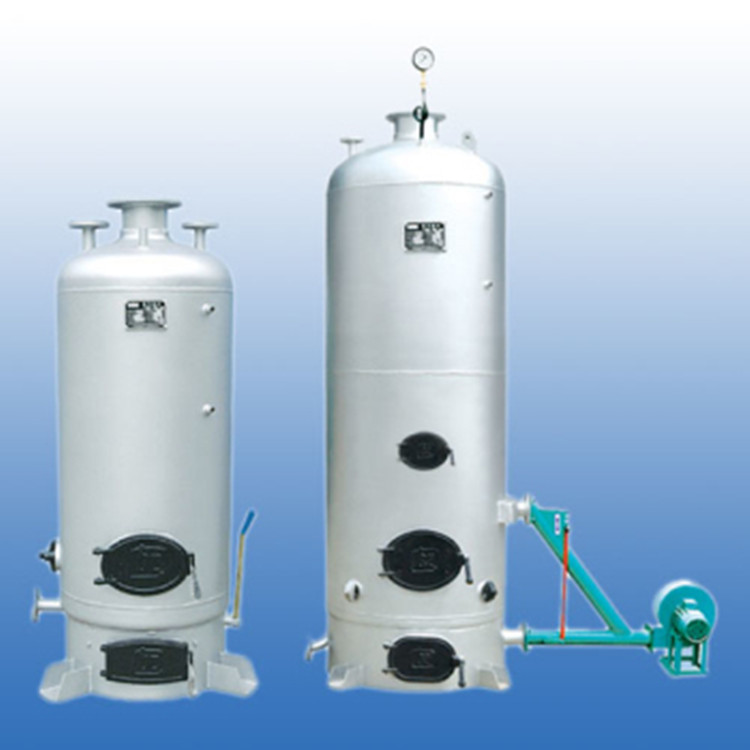

7A850D3DDB73A1C79F27F0E92F2D29

2345_image_file_copy_1_副本

998E0800590DBED57F970F102520D0

LSG(H)型立式横水管锅炉总体结构由地基、炉排、锅炉本体、管道阀门仪表、烟囱装置组成；锅炉本体由锅壳封头、锅壳、U型圈、炉胆、炉胆封头、横水管、冲天管组成。本系列锅炉采用传统的燃烧技术，煤从炉门孔投入，在炉排上部燃烧，烟气在炉胆内经横水管多次横向交错冲刷，含在烟气中的细小碳黑及尘粒在上升过程中，被多层管束阻隔，运动速度降低，落在炉排上重新燃烧，燃尽的烟气经烟囱排入大气。
二、锅炉特点及规范
1、锅炉特点：
⑴结构紧凑，安装迁移方便，占地面积小，基建投资省。
⑵烟气上升冲刷对流管束，充分利用受热面，提高锅炉热效率。
⑶由于烟气多回程多循环，达到自然除尘的目的。
2、锅炉规范及技术参数表见燃煤蒸汽锅炉技术方案。

立式水管蒸汽锅炉，该锅炉炉膛采用多根大橫水管，橫水管都采用倾斜设计，有效防止因锅炉结垢堵塞橫水管，防止出现爆管现象，燃料可适应烟煤、无烟煤、焦炭、木材等多种燃料，该锅炉受热面积大，升温升压快，热效率高，运行成本低，占地面积小，安装方便快捷，安装费用低。

节能减排锅炉，更有效节约能源，减少烟尘排放，降低了环境的污染。是当前的一种理想的供热设备。

技术参数表
项目型号规格	额定蒸发量 (kg/h)	额定蒸汽压力 (MPa)	额定蒸汽温度 (℃)	给水温度 (℃)	设计热效率 (%)	耗标煤量 kg/h	供热量 kcal/h	参考外形尺寸 (直径×高) (mm)	参考重量 (t)
LSG0.03-0.4-AⅢ	30	0.4	152	20	≥70	4	1.8×104	φ450×1510	0.25
LSG0.04-0.4-AⅢ	40					5	2.4×104	φ500×1760	0.31
LSG0.08-0.4-AⅢ	80					10	4.8×104	φ600×1900	0.44
LSG0.1-0.4-AⅢ	100					12.5	6×104	φ600×2200	0.6
LSG0.15-0.4-AⅢ	150					18.5	9×104	φ800×2700	0.93
LSG0.25-0.4-AⅢ	250					31	15×104	φ1000×3400	1.28
LSG0.35-0.4-AⅢ	350					43	21×104	φ1200×3600	1.73
LSG0.5-0.4-AⅢ	500					61.5	30×104	φ1400×4000	2.37
LSG0.7-0.4-AⅢ	700					86	42×104	φ1400×4300	2.57

LSG□□－0.69－AⅢ系列立式水管燃煤蒸汽锅炉技术参数表
项目型号规格	额定蒸发量 (kg/h)	额定蒸汽压力 (MPa)	额定蒸汽温度 (℃)	给水温度 (℃)	设计热效率 (%)	耗标煤量 kg/h	供热量 kcal/h	参考外形尺寸 (直径×高) (mm)	参考重量 (t)
LSG0.25-0.69-AⅢ	250	0.69	170	20	≥70	31	15×104	φ1000×3400	1.5
LSG0.35-0.69-AⅢ	350					43	21×104	φ1200×3600	2.23
LSG0.5-0.69-AⅢ	500					61.5	30×104	φ1400×4000	2.88
LSG0.7-0.69-AⅢ	700					86	42×104	φ1400×4300	3.3
LSG1.0-0.69-AⅢ	1000					123	60×104	φ1600×4300	4.26

三、出厂说明
1、锅炉主机
2、烟囱
3、仪表阀门（详见供货清单）
4、技术文件（锅炉压力容器产品安全性能监督检验证书、锅炉质量证明书、安装使用说明书、设计总图、锅炉本体部件图、阀门仪表安装图、锅炉基础图、受压元件强度及安全阀排放量计算结果汇总表各一份）
安装说明
总体要求：锅炉的安装应符合《蒸汽锅炉安全技术监察规程》和GB50273-1998《工业锅炉安装工程施工及验收规范》的要求。蒸汽锅炉的安装工作应有安装资格的单位承接。安装前必须按规定向用户所在的锅炉压力容器安全监察机构履行告知手续。安装完成后，须经上述安全监察机构进行安装验收，办理锅炉使用手续后方可投入正常运行。
四、安装前的准备
锅炉运到现场后，为了迅速起见，安装前必须做好下列工作：
1、组织及人员配备
锅炉安装单位必须有上级主管部门颁发的符合安装范围的锅炉安装资格证书，负责与当地锅炉监督机构取得联系，填写安装告知书，并接受当地锅炉检验检测单位的安装检验。安装完工后，按有关规定及时办理锅炉使用登记入户手续。锅炉使用单位应有专人负责锅炉安装工作，锅炉安装时需有司炉工参加，并配有管工、钳工、起重工、冷作工、电焊工及辅助工等。
2、认真学习有关材料
有关人员认真学习《蒸汽锅炉安全技术监察规程》（96）、锅炉图纸、安装使用说明书等技术文件，以了解和掌握安装、起重、运行等事项。
3、确定安装地点
⑴安装地点尽量选择接近用汽地点，目的在于缩短管路，降低基建成本，减少散热损失。
⑵给、排水方便。
⑶燃料及灰渣的存放与运输方便。
⑷锅炉安装运输道路通畅。
⑸锅炉房的布置应符合劳动部《蒸汽锅炉安全技术监察规程》（96）第八章锅炉房的规定：尽量远离人口密集区，光线应充足，通风好，地面不应存有积水，为保证运行操作、通行和检修方便，炉前应空余3米，炉后空余2.5-3米，两侧空余不小于1米。
⑹锅炉房内严禁堆放有毒及易燃物品。
⑺锅炉房通向室外的门应向外开，休息室的窗户也应向外开。
4、地基准备
按地基图进行基础施工，基础底面应夯实，混凝土厚度可依当地地质情况而定，根据图样规定尺寸，基础应浇注密实，上平面应校水平，拌合时砂子、石子、混凝土比例适当。
五、锅炉大件的安装
1、设备验收：
⑴锅炉运到后，按本公司供货清单对零、部件进行清点，根据锅炉图纸复核设备的完整性，检查锅炉大件在运输中是否有损坏变形等情况。
⑵锅炉大件在卸车时，起重设备应有足够的起重能力，一端在底座两侧用钢丝绳捆扎，另一端利用吊耳穿入另一根钢丝绳，找准起吊中心，让锅炉缓缓升起。起重设备能力不小于 10吨。锅炉离车后，应先放置在宽阔的水平地面上，锅炉底部应有支架支承，以免损坏管座等。
⑶锅炉吊装就位时，必须处于直立状态，直立时，应使起重设备吊钩和锅炉顶部吊耳用钢丝绳固定牢固，切不可捆绑其它任何部位。
⑷锅炉就位后，前、后、左、右应保持水平倾斜度不大于2-5mm,否则，应将低的部位用垫铁垫高，以保持锅炉水位与水位表的正常显示。
⑸锅炉与基础接触的地方不应有间隙，要求严密不漏风。有间隙的地方应用水泥抹缝。
六、烟囱和烟气调节门的安装
烟囱安装时法兰之间应垫嵌石棉绳，烟囱连接处不允许漏风，并采用吊垂线的方法检查烟囱的倾斜度，如有偏差，可在烟囱法兰连接处垫平。三根钢丝风浪绳呈120°均分布斜拉固定地面并用法兰螺栓拉紧，注意三根钢丝绳斜拉分布和拉紧程度应大致相等，并固定牢固，烟气调节门拉杆应转动灵活。

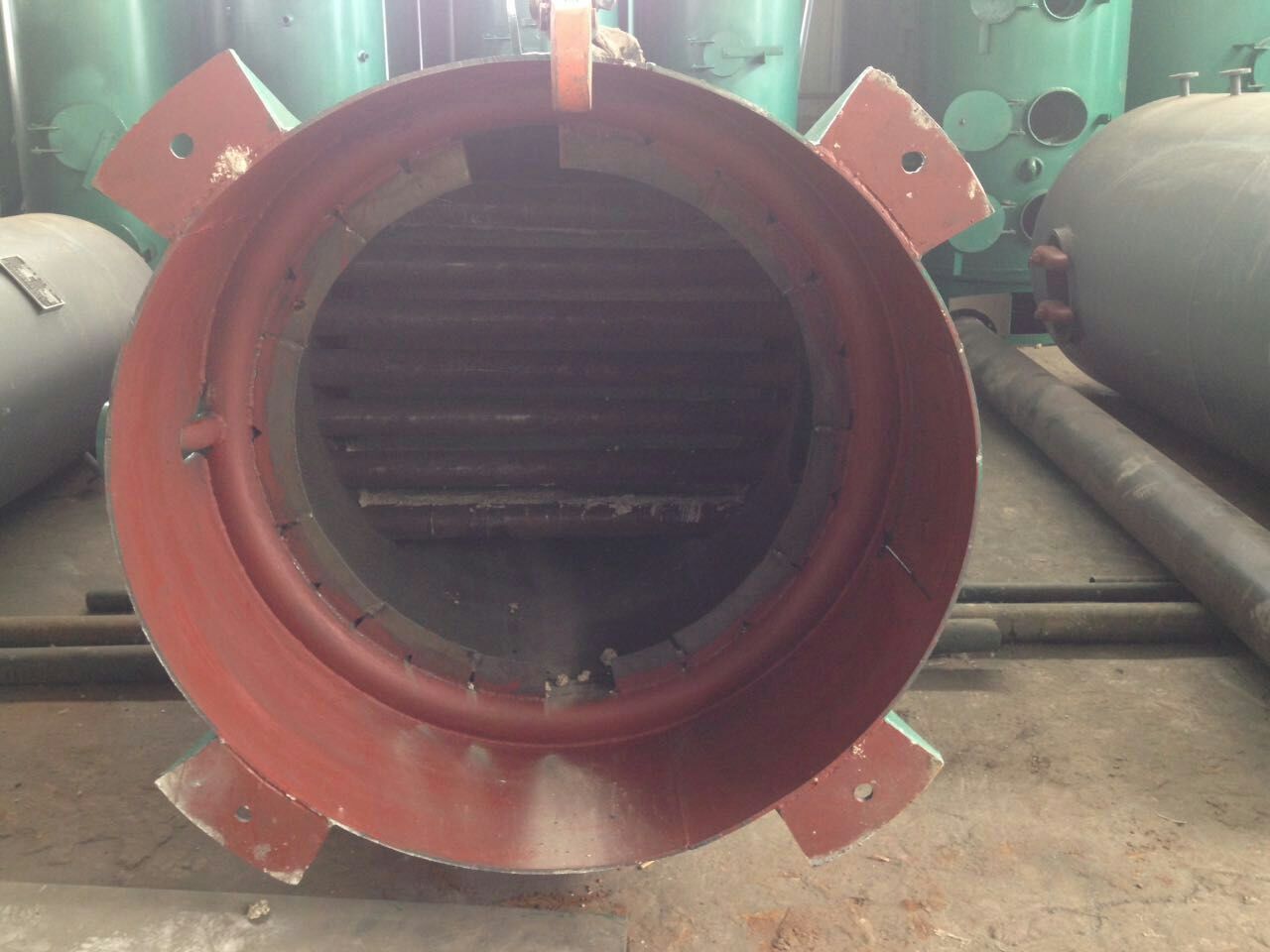

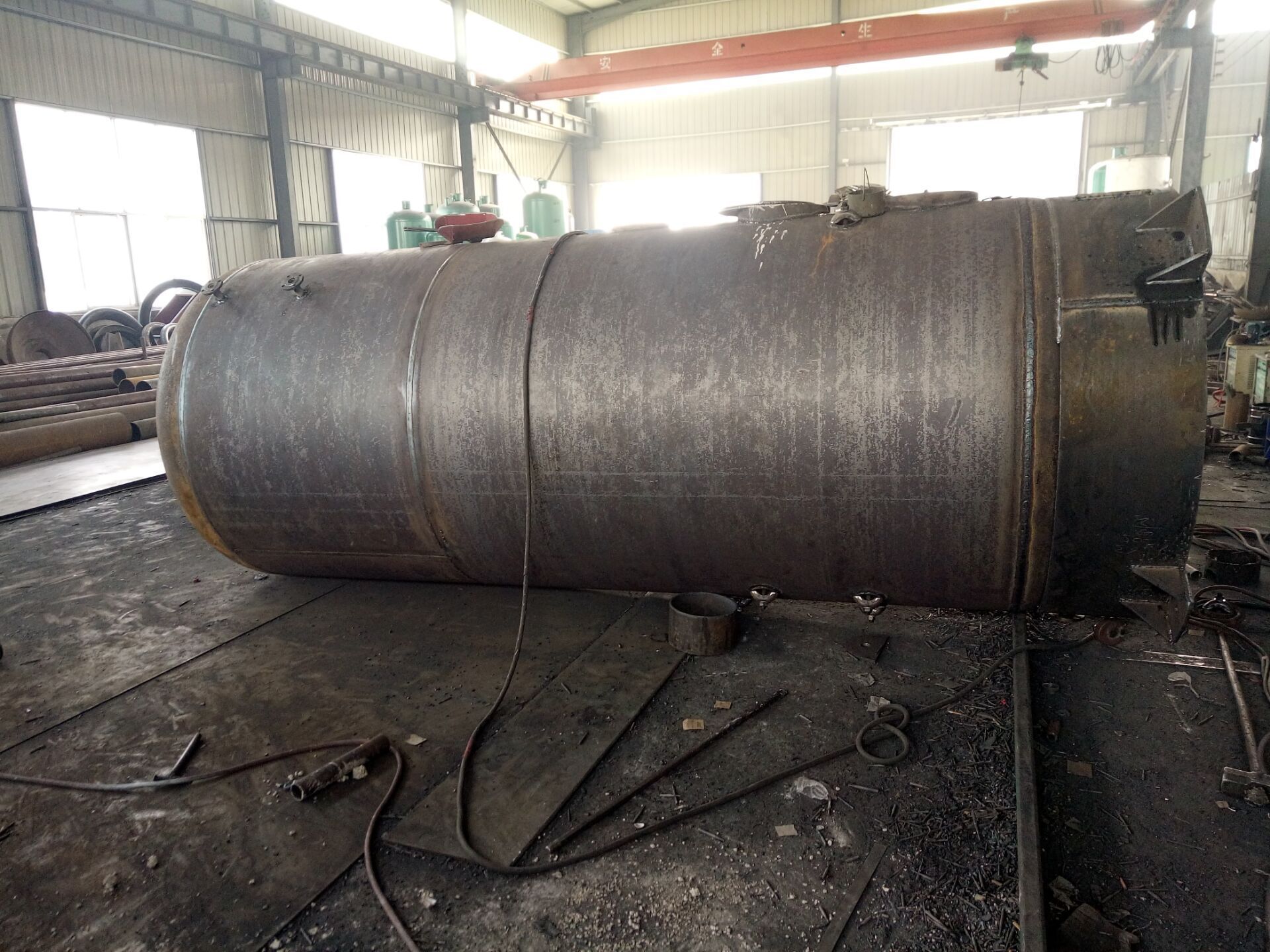

【锅炉安装简易图及细节展示】

QQ图片20160530085908 - 副本 (2)

9623F7782D43B50F132FA14D2CD81A

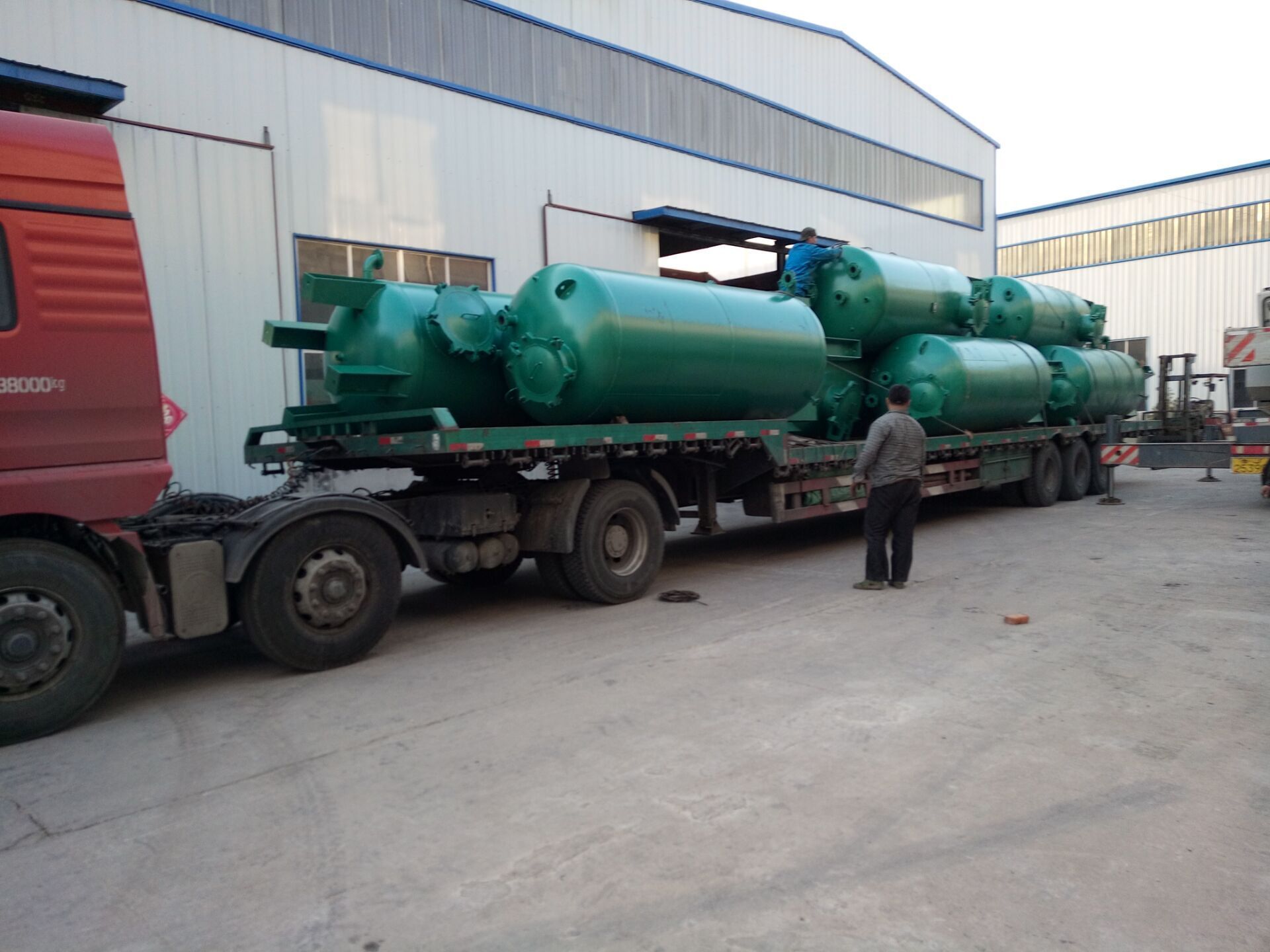

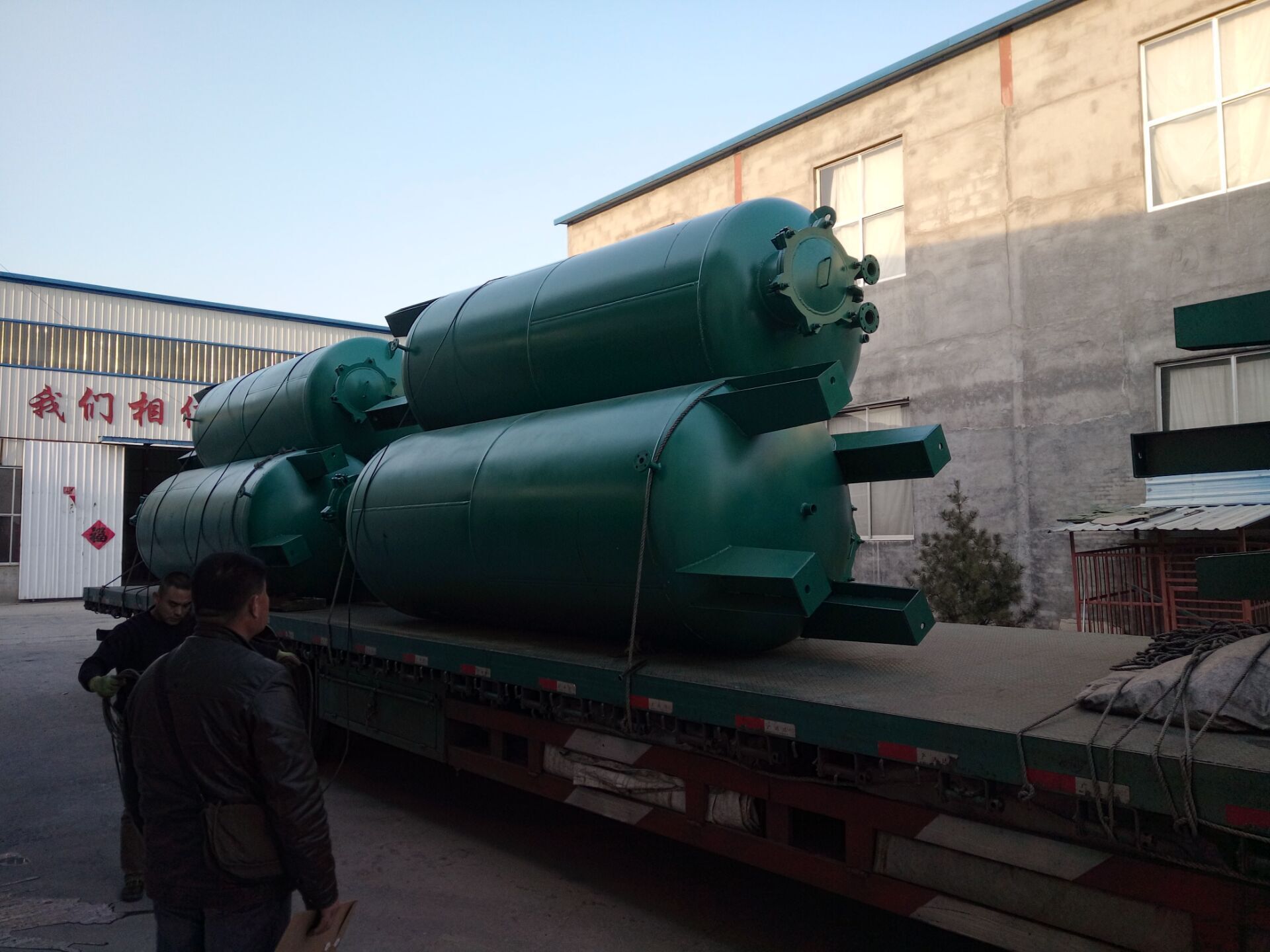

【锅炉整装出厂图】

燃煤蒸汽锅炉优势：
1、本炉与旧式立式锅炉比较，受热面积大，升温升压快，耗煤少、热效率高，可节约煤25-30%。
2、一炉多用，方便用户，该炉生产蒸汽可用于食堂蒸饭、餐具消毒、浴池加热、生产用汽、局部房间采暖供热等。
3、本炉采用自然通风，不需要鼓风机和引风机，无噪音。
4、结构紧凑，安装、操作、维修方便，可整体搬运，适合流动性的单位使用。
5、用蒸汽加热浴池、食品、取暖、蒸饭等，压力表刻度严格控制在设计压力内，工作压力任何时候不得超压运转。
