电动螺纹三通球阀-电动高压法兰球阀-软密封球阀

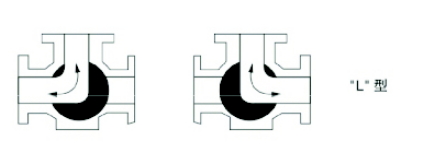

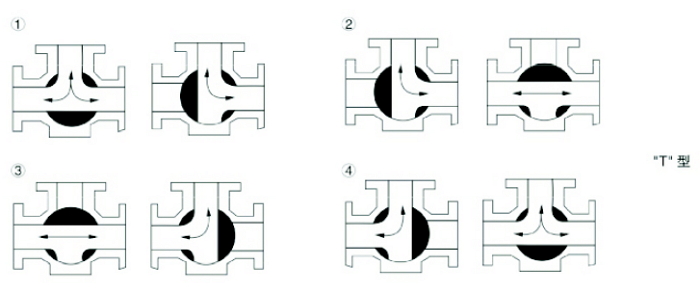

电动三通内螺纹球阀是由三通内螺纹球阀和电动执行器组成，有三通L型和三通T型之分，具体流向参考下图的流向示意图，球芯有L型有三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。电动三通内螺纹球阀，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。





电动三通内螺纹球阀 性能参数

公称通径DN(mm)	10	15	20	25	32	40	50	65	80	100
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa
阀体形式	三段式分体式阀体
连接形式	螺纹式、焊接式
阀芯形式	"O"型球形阀芯
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏)
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1
配置执行机构	可配CHV、CHQ等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

通径DN	英寸"	安装尺寸
mm	inch (G)	L	H	A
10	3/8	60	130	161
15	1/2	72	130	161
20	3/4	85	135	161
25	1	91	139	161
32	11/4	110	158	197
40	11/2	122	165	197
50	2	145	202	197
