加工定做燃煤五回程取暖采暖锅炉

以优取胜、以信待客、以质长存、以技图宏



注意：清除炉内水垢时请不要使用酸碱类及含有腐蚀类产品，以免对锅炉造成无必要的损坏。



由于市场行情随时变化，产品等级不同价格不同，网上价格仅供参考，具体报价还以旺旺或电话联系为主，详情联系15269866888





























立式常压热水锅炉的机构及工作原理

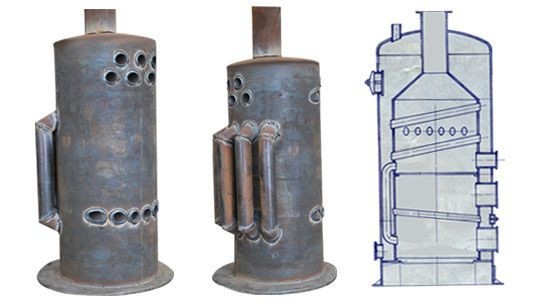

 立式常压热水锅炉，主要由锅壳封头、炉胆、炉胆顶、下封圈、冲天管及横水管组成，燃烧室布置在炉胆内，燃料在固定炉排上燃烧，烟气在炉胆内横向冲刷横水管，经冲天管、烟囱排入大气。由于该锅炉运行时无压力，因而可以安装在任何地方而不受层次繁多的逐年进行的监检程序的限制。这种安全可靠无爆炸危险的热水锅炉，近几年得到了迅速的发展与推广。



什么叫取暖锅炉？取暖锅炉是指人工作业或微电脑全自动控制，采用热水循环泵循环锅炉和暖气管道内的热水达到供暖要求的热水锅炉。



燃煤取暖锅炉



1、燃煤取暖锅炉的设计、制造严格按照《小型和常压热水锅炉安全监察规定》和JB/T7985-2002《小型锅炉和常压热水锅炉技术条件》、《锅壳锅炉本体制造技术条件》的要求严格执行。



2、锅炉按照常压设计，炉体顶部设有通大气口，锅炉无压力运行，燃烧运行安全可靠。常压热水锅炉可以安装在任何使用的地方，并且不受层次繁多的逐年监检的程序限制，因而近几年得到了迅速的发展。



3、立式燃煤常压热水锅炉，主要由锅壳封头、炉胆、炉胆顶、下封圈、冲天管及横水管组成，燃烧室布置在炉胆内，燃料在固定炉排上燃烧，自然通风，烟气在炉胆内横向冲刷横水管，经冲天管、烟囱排入大气。



4、立式燃煤热水锅炉，炉膛采用水冷弯管结构，四周是炉胆，受热面积大，热效率高，节能降耗；外壳采用椭圆型封头，炉排采用铸铁圆形炉排，经久耐用，使用寿命长。



5、立式燃煤热水锅炉在结构上属单锅筒纵置式，炉膛左右两侧装有水墙管，并形成翼形烟道，锅筒内布置螺纹烟管，采用漏煤极少的活动炉排，结构合理，热效率高，大大节约能耗。



6、立式燃煤常压热水锅炉，采用单锅筒纵向布置的三回程水火管式结构，炉膛两侧密布光管水冷壁管，设计结构合理紧凑；受热面积大，烟气流程长，传热效果好，排烟温度低，所以热效率高，运行成本低，使用更经济。



7、立式燃煤锅炉，燃料在炉排上燃烧后，火焰经过矮墙到燃烬室，从燃烬室经两侧翼形烟道到前烟箱，再由烟管管束到后烟室，然后由引风机抽引通过烟囱排入大气，不仅可防止锅壳底部受炉膛高温辐射，而且可使高温管板入口烟温下降，加之辅以回水引射，锅筒底部无死水区，还可以有效防止管板因过冷、沸腾而结垢及炉底凸包，烟气转向烟室可起除尘作用，也降低了原始排尘浓度。



8、立式燃煤常压热水锅炉，受热面积的管子全部是直管，并且有足够的清污手孔装置，便于手工机械清理污垢和进行内部检查。卧式燃煤常压热水锅炉，上部配有足够大的人孔，人员可以从人孔进入炉体内部，大大方便了检查和维修锅炉。



9、锅炉本体布置紧凑，占地面积小，运输方便，采用快装出厂，安装周期短，安装费用低，用户投入资金少，回收效益快。



10、燃煤采暖锅炉广泛适用于工厂、宾馆、医院、办公楼、学校、洗浴中心、浴池等企事业单位，满足使用单位的洗浴、生活热水及取暖要求。

  广泛用于洗浴中心、商用、民用、学校、服务业、事业单位、 宾馆、饭店、工厂、中小企业、敬老院、办公楼、军队、搅拌站、游泳池、工程、小区、养殖基地等

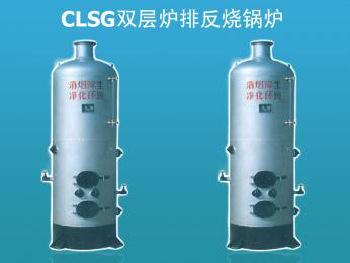

主营产品：常压热水锅炉，采暖锅炉，立式燃煤反烧锅炉，CLSG型双层炉排反烧水暖常压锅炉，馒头炉，豆腐炉，各种常压锅炉，定做各式锅炉，价格**低，质量**好。我厂生产的新型节能锅炉内外六层。水管相互排列，并设有火管、对流交织，采用了烟、火、水管换热、三回程反烧，极大的增加了炉内的受热面积，增加了上百个吸热片，数十根火管 ，采用了微电脑自控，对您需要的水温、室温、自动控制。



产品性能：经检测热效率高达80%节煤45%以上，并可烧散煤，降低成本。升温快，从点火到取暖、洗浴、只需3-10分钟。节能环保：由于该炉在炉膛内设置了合理的配风装置，有上百个小孔吹动着烟火高速运转。使炉膛的煤在空气中氧的作用下，形成气化燃烧，火焰温度达到3000度，从而使黑烟变火全部燃烧，至此达到无烟运行，符合环保要求。



锅炉特点：本锅炉配有机械通风和自动控制装置，及烟囱引射器。且风机一机多用，可引风，也可鼓风。鼓、引风可同时使用，确保引风机多年不用维修。



燃料适应性广：块状烟煤、无烟煤、粉状烟煤、竹木边角料、可燃工业废料、生物质边角料都适应燃烧





三、立式常压热水锅炉安装前准备
锅炉运到现场后，为了迅速安装起见，前必须做好下列工作：
1、组织及人员配备
 锅炉安装必须有专人负责，司炉参加，并配有管工、钳工、起重工、冷作工、电焊工及辅助工。
2、认真学习有关资料  有关人员认真学习锅炉图纸、安装使用说明书等技术文件，以了解和掌握安装、起重、运行等事项。

3、确定安装地点
（1）、安装地点**好选择接近用热地点，目的在于缩短管路，降低基建成本，减少散热损失。
（2）、给水、排水方便。
（3）、燃料及灰渣的储存与运输方便。
（4）、锅炉安装运输时通畅。
（5）、锅炉房的布置应符合光线应充足，通风好，地面不应积水，为保证运行操、和检修方便，炉前空余3米，炉后空余2.5-3米，两侧空余不小于1米。
（6）、锅炉房内严禁堆放有毒及易燃物品。
（7）、锅炉房通向室外的门应向外开，休息室的窗户也应向外开。





共同特点：



1.       锅炉快装出厂，结构简单合理，体积小，组装程度高、安装周期短、一次性投资省、运行费用低。



2.       蒸汽锅炉尾部设有铸铁省煤器火铸铁空气余热器，出水温度150度是热水锅炉尾部设有铸铁空气预热器。
3.       采用螺纹钢管技术强化传热，且无冷风漏入，锅炉排烟损失小，并可以保证尾部受热面积的烟气速度。



4.       采用大口径下降管、大口径集箱、热水锅炉前管板管回水扰动技术，使水循环安全可靠。



5.       采用新型炉排片、风冷秘方块等技术、保证燃烧设备更好的运行。



6.       采用大炉膛容积和炉内烟尘分离技术既保证了足够的燃烧空间又减轻了烟气对受热面的磨损和积灰、降低了锅炉出口原始烟尘的浓度、有利于环保。



7.       锅炉本体受热面上不发生受热腐蚀，铸铁省煤器、铸铁空气预热器抗腐蚀、寿命长。



8.       热水锅炉受热面上的所结的低温粘灰易于清除，锅炉效率和出力长期保持。





使用范围：是大中小型宾馆，浴池，馒头房，休闲娱乐中心，学校，医院，小区，车间，办公楼，别墅等洗浴，供暖**理想的选择！ 3常见故障及解决方法  现象         原因        解决方法            散  热  器  不  热 炉子凉、炉膛潮湿、火不旺 烧一段时间可消除 1、烟囱低2、烟囱水平段长、弯头多 1、加高烟囱2、减少水平段长度、减少弯头 3、烟囱细4、烟囱堵塞5、烟道水套间积灰太多。 3、加粗烟囱4、清除烟囱5定期清除积灰 气堵 消除局部反坡，及时放气加自动排水或跑风 供回水干管太细 合理配备管径 干管太长，弯头太多 合理布置、缩短干管长度，减少弯头 暖气片与炉具的高差太小 提高暖气片安装高度，高差加大 暖气片过多 适当减少暖气片 系统缺水 及时补水 开锅水箱溢水 通气堵 流量分布不均 调整暖气片阀门 煤质不好 更换好煤 炉具使用不当，加煤不足，灰层厚 增大加煤量，减薄炉灰厚度至能从灰室见到火亮为宜

安 装 须 知                                       一、常压锅炉的安装，应有专业锅炉安装队进行安装。    二、安装前，组织有关人员学习锅炉图纸，说明书等技术文件，并建立常压锅炉档案。    三、常压锅炉的本体应安装在接近采暖区，给水方便，自然通风，采光较好，前后左右便于操作检修的锅炉房内，一般炉体与四周墙壁距离不低于1米。     四、常压锅炉到位后，应根据出厂清单点清零部件。    五、安装时，炉体要垂直于地面，垂直度误差<2°，炉体地面平整夯实用混凝土作基础安装好后应用底脚螺丝固定在地基上，队于Ф>1200mm的锅炉地面应用钢筋混凝土，炉体地面与地面用混凝土封好，以便封炉和调节下层炉排进放量。    六、烟筒安装时，将各节烟筒依次连接，法兰之间用石棉（用户自备）加垫找正，保证烟筒垂直度，三条拉线各120°分散后系于地面的铁桩上，保持烟筒的稳定。     注意：烟筒拉线宜采用足够强度的钢铰链拉紧，拉紧程度一致，拉力均匀。    七、炉体安装好后，再安置好回水控制器（另配），系统回水接于回水控制器上，循环回水经过回水控制器、回水管进入炉体。    八、出水管应安装在炉体出水管座上，出水管与炉体间要安装止回阀，防止系统内水回流。    九、安装好水位计，排污阀，加满炉水，检查手孔及阀门是否严密后即可点炉。    十、附地基图







【锅炉安装简易图及参数】

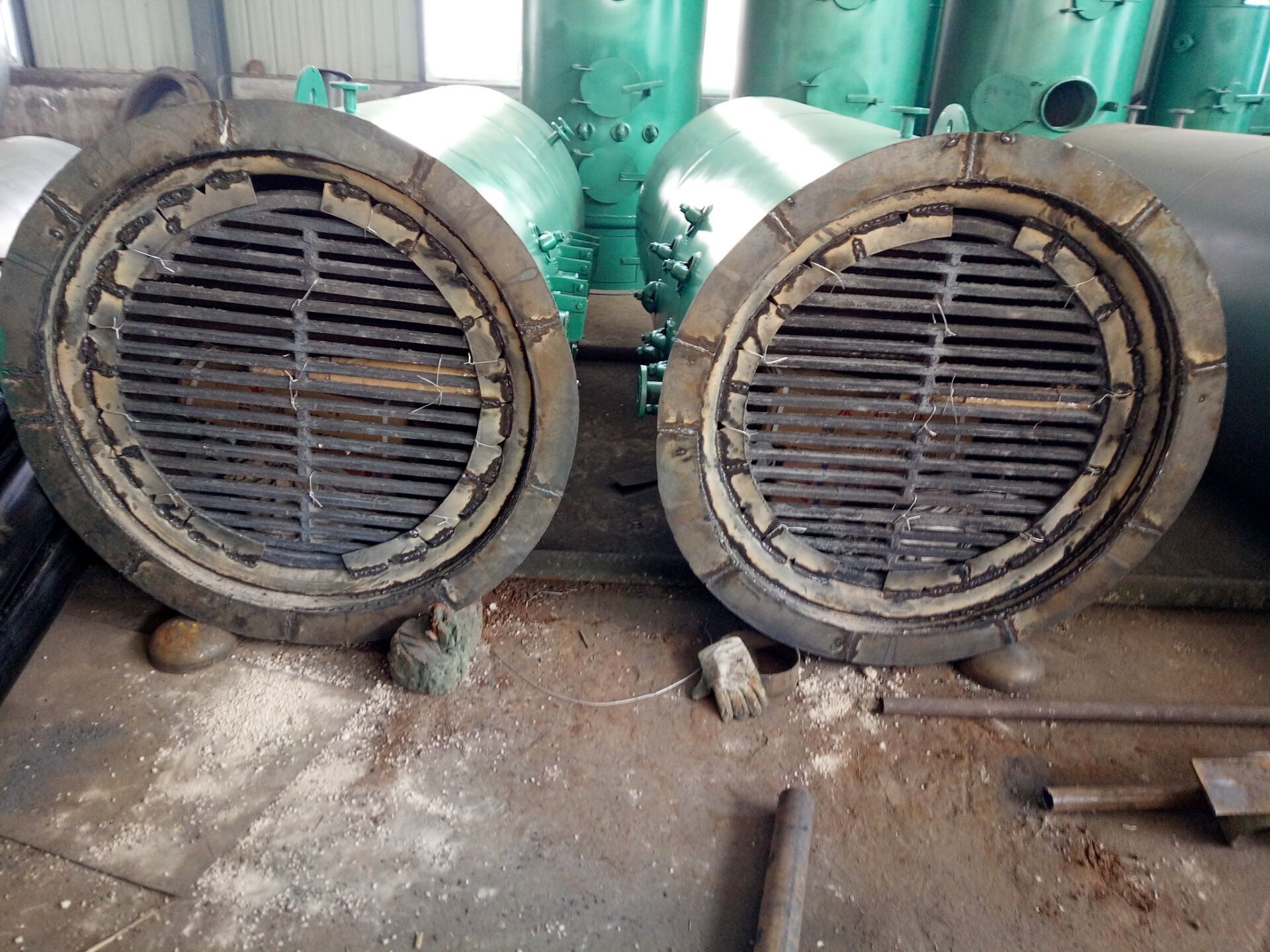

锅炉细节展示图



【锅炉整装出厂图】



结构特点：
占地面积小，结构紧凑．采用强制引风、洗浴出水量大，采暖面积大，出烟温度低，无需过高烟囱，无烟，无尘排放符合国家环保要求。锅炉内置光速传热导管，炉膛采用二次反烧技术，多层分火拱，燃烧时高温烟气从上部干馏室流经上层炉排在下部燃烧室进行惯性分离除尘，折弯冲刷对流受热面，有效的增加了受热面积。高温烟气采用湿背式多回程结构，烟管环形对称布置，增强了高温烟气的素流传热，保证换热面积与传热效率达到**佳状态，同时缓解了热胀冷缩可能造成的设备寿命的减短，确保锅炉的安全运转，减少维修给你带来的不便与损失。



燃煤取暖锅炉主要特点如下：



1.热效率高：



● 合理布置受热面，排烟温度150℃左右，降低排烟热损失。



● 炉体表面采用高效保温材料，降低锅炉表皮的热量损失，提高了热效率，停炉后，炉内水温度仍可保持2小时以上。



2.安全性高：



● 采用平管板及螺纹烟管，管板焊接处均采用先胀管后焊接工艺，锅炉整体成为准弹性体，热应力小。 ● 螺纹烟管不磨损、不积灰，不结水垢， 无横水管，从而减少水管积垢阻塞造成爆管，安全性高。



3.环保效果好:



● 采用绝热燃烧室，引风机强制引风，提高燃烧强度，达到完全燃烧，排烟林格曼黑度小于Ⅰ级。 ● 配备高效除尘器(陶瓷多管旋风除尘器），烟尘排放满足国家Ⅱ类地区要求。



4.经济性高:



● 热效率高，减少燃料消耗量（比普通锅炉节煤40%~50%）。 ● 结构紧凑，占地面积小（比普通锅炉体积小一倍)。 ● 微电脑控制，操作运行简单，省时省人力。 ● 维修极其方便，所有管板焊接处都可进行二次维修，延长锅炉使用寿命。









所有锅炉节能不节能主要看三点，
**点锅炉表面温度，表面温度越低越节能
第二烟筒，烟筒温度越低越节能
第三燃烧及无烟，炉渣燃烧越充分越节能
我们的产品锅炉设计 锅炉外表皮：冷水先进入锅炉的外表皮使热量充分利用，锅炉产水运转后手可触碰锅炉表面，表面温度是凉的。
锅炉烟筒： 锅炉内设计原理火包水，水包火的三次反烧层设计炉内增加了吸热片加大了炉内受热面积，，充份利用热量，使排烟温度降到**低。
锅炉炉渣及无烟：锅炉内采用煤转气、烟转火的设计理念，使煤炭充分被燃烧，烟筒无烟

名称: 常压立式蒸汽锅炉

销售经理：张兆伟

电话：15065812228  15269866888

传真：0538-8613389



地址：山东省泰安市山口工业园区






      泰安市山口锐通常压锅炉厂“品质源于实力”。自进军锅炉制造业开始，我们就极为重视产品的研制、开发过程。近年来，先后研制、开发了高效连续供水锅炉、多水室循环供水锅炉等燃煤、燃油、燃气锅炉系列，在产品投放市场后，受到了业界人士的一致好评。特别是针对洗浴业、采暖业推出的系列燃煤锅炉，以其耗能低、上温快而受到用户极力推崇，成为本行业的划时代产品。客户的需要即是我们的追求，持续的改进，使新产品、老产品、都得到了客户的认可。我们以诚心、负责为经营理念愿与各界朋友真诚合作，竭诚为用户提供优质满意的服务。 “细节决定成败，态度决定一切”是我们所有工作的出发点，“诚实守信、勤奋创新”是我们经营的基本原则，“服务点滴，快乐从新”是我们的责任和目标，是我们永励不懈的追求。 “追求永无止境”。在此，我们将以更积极的态度，更高质的产品，更专业的服务，迎接挑战，推陈出新，在中国常压锅炉领域中为社会提供优质产品与服务。 “有朋自远方来，不亦悦乎”，热忱欢迎四海宾朋、八方客商莅临指导，携手共进，共谋发展大计!
