预制电力电缆沟盖板型号款式图片

型号款式1：卡槽式预制电力盖板图片/卡扣预制电力盖板图片/扣槽预制电力盖板图片

型号款式2：角钢包边预制电力盖板图片/槽钢包边预制电力盖板图片

型号款式3：角钢槽钢包边圆孔预制电力盖板图片

型号款式4：角钢槽钢包边手拉环式预制电力盖板图片

型号款式5：无边框预制电力盖板图片

型号款式6：工字形预制电力盖板图片

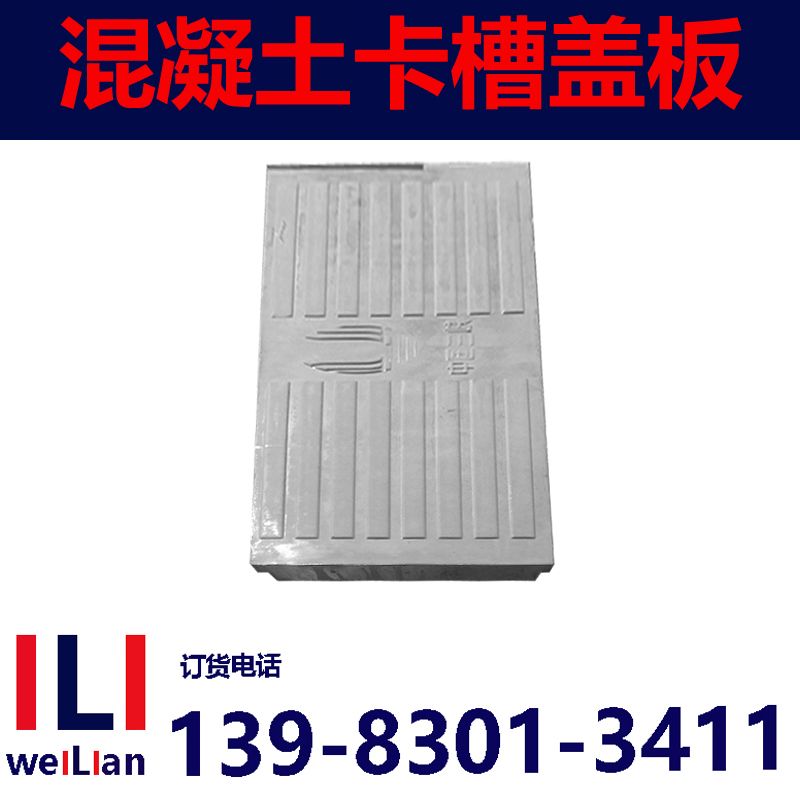

卡槽式预制电力盖板特点功能:

卡槽设计:盖板边缘凹槽+卡扣。

结构：卡槽预制电力盖板边缘凸起结构紧密结构咬合。形成牢固连接。无需额外固定件。

防移位：卡扣槽设计，防止盖板移位、松动。

应用环境：车辆碾压频繁或振动较大的环境。

强度高：C25C30C35C4045C50标号强度。

分散压力：卡槽设计有利于分解承载压力位置载荷。

防止断裂：卡扣槽结构有分散效力。防止局部断裂。

防水防腐蚀：卡扣槽设计有效阻挡雨污水、灰尘进入电缆沟槽内，保护电缆侵蚀和延长寿命。

基本原材料：水泥+混凝土+混凝土外加剂+砂+沙+钢筋+角钢槽钢+钢纤维原材料。

耐腐蚀：耐酸碱盐腐蚀、耐化学腐蚀、耐生物腐蚀。

使用寿命长：10-50年。

防生锈：边框包边为热镀锌/不锈钢，钢筋被包封与混凝土盖板内，钢纤维被包裹于混凝土盖板内，隔绝空气与水分防止生锈。

保护电缆：覆盖于电缆沟顶部，防止物理冲击撞击、防水防雨、防生物进入破坏（老鼠、狗子、猫等）保障电线电缆正常运行。

简便安装：为成品电缆沟盖板现场直接安装，卡扣槽位置准确便于拼接安装。

安全警示：表面可以设计警示漆+反光条+文字+logo+电话，提示警示减少事故。

卡槽式预制电力盖板生产制造方法：

施工准备：

（1）水泥+砂+沙+混凝土+混凝土外加剂+水+钢筋。

（2）各类原材料需要具备合格证+质量证书+复试报告+外观检查。

（3）钢筋无变形翘曲现象，规格、型号、壁厚应达到设计要求。

（4）电焊条应有合格证，电焊工应有上岗证。

场地准备：

（1）预制现场水电齐备。

（2）根据型号规格数量准备预备场地。

（3）场地需要亚光+平整+光滑+坚实。

技术准备：

（1）图纸会检《电力建设工程施工技术管理导则》指导技术。按照设计图纸准备。

（2）技术交底：针对性+指导性+交底记录。

角钢槽钢焊接：

（1）角钢槽钢划线切割，角钢槽钢两端切割45度。角钢槽钢边框经销45度拼接焊接。

（2）角钢槽钢不能过烧、咬边、夹渣等现象。

（3）焊接保证角铁边框尺寸一致+不变形+边框底部平整钢板上弹线+四周用角钢焊出角铁边框模型+焊接时角铁放入模型内焊接加工。

钢筋焊接：

（1）钢筋焊接方法：闪光焊接+电弧焊+电渣电压焊+电阻点焊+钢筋气压焊。

（2）清洁钢筋：钢板焊接位置与电极接触表面锈斑、油斑、污垢、杂物。

（3）钢筋矫正:有弯折、扭曲应该矫正矫直、钢筋切除。

（4）纵肋对纵肋安放焊接。

（5）钢筋闪光对焊条件：调伸长度+烧化留量+顶锻留量以+变压器级数。

（6）焊接质量要求：

①焊接时，引弧应在帮条或焊缝处进行，不得烧伤主筋。

②焊接地线与钢筋应紧密接触。

③焊接过程中应及时清渣，焊缝表面应光滑，焊坑应填满。

④接头应采用双面焊缝，条件不具备时，可采用单面焊。

⑤搭接焊时，两连接钢筋轴线应一致。双面焊缝长度不得小于5d，单面焊缝长度不小于10d。

⑥帮条焊时，帮条直径、级别应与被焊钢筋一致，双面焊缝帮条长度不得小于5d，单面焊缝不得小于10d.帮条与被焊钢筋的轴线应在同一平面上，主筋端面间隙应为2——5mm。

⑦焊缝高度应等于或大于0.3d，并不得小于4mm，宽度应等于或大于0.8d，并不得小于8mm。

⑧搭接焊、帮条焊的接头，逐个进行外观检查，焊缝表面应平顺，无裂纹、夹渣和较大焊瘤等缺陷。

⑨任一区段长度焊缝，同一根钢筋不得有两个接头，区段内的受力钢筋在受拉区其接头的截面面积占总面积的百分率不超过50%。

混凝土浇筑：

（1）角钢槽钢边框水平放置于预制场地，边框底部铺设3mm厚橡胶皮，保证成型后盖板底部不漏浆。

（2）底面平整、光滑、底部混凝土不高出角钢槽钢边框。

（3）混凝土盖板面层色泽一致：混凝土一次性进场+原材料分开堆放+原材计量+搅拌均匀。

（4）混凝土先浇筑一层混凝土，使用平板振动器振捣密实，钢筋网放入模板内，再次加入混凝土铺满角钢槽钢边框内，使用平板振捣器震动密实。直至表面泛出原浆。

（5）混凝土终凝前进行不少于3遍压光，压光后表面无抹痕，严禁有凹坑、砂眼等现象。

（6）浇筑完成后，清除边框四周混凝土及砂浆。

控制要点：

（1）角钢槽钢接缝相互错开，合缝严密，各部位的尺寸、形状及相互位置符合要求。

（2）钢筋制作：钢筋网片和骨架成型允许偏差符合标准。

（3）混凝土浇筑：混凝土振捣，掌握好每点的振捣时间，一般为5～5s。

（4）拆模养护：浇筑完毕后，应在2h内加以覆盖和浇水养护，养护日期不得少于7d。

模具安装：

（1）模具平底拼装：组装模具场地应平整、坚实。组合应使其接缝相互错开，合缝严密，各部位的尺寸、形状及相互位置符合要求。

（2）钢筋制作

（2-1）成型前必须按要求配制钢筋的级别、钢种、根数、型状、直径等。

（2-2）钢筋的绑扎成型时，铁丝必须扎紧，不得有滑动、折断、移位等情况。

（2-3）成型后的网片或骨架必须稳定牢固，在安装及浇筑砼时不得松动或变形。

（3）混凝土浇筑

（3-1）混凝土应拌合均匀。

（3-2）模具清洁干净+模具内壁涂刷脱模剂+锁紧螺栓+堵好缝隙。

（3-3）观察模板+预留孔洞+模具移位停止浇筑。

（3-4）振捣时间：5～5s。混凝土不再显著下沉，不再出现气泡，砼表面出浆呈水平状态为合适状况，并将模具边角填满充实。

（3-5）板面抹平后按南网要求加上标识。做混凝土试压件送有资质的检验部门试验并出具合格证。

（4）拆模养护

（4-1）拆模时间应根据当时气温及砼强度情况而定，不宜过早或过迟拆模。

（4-2）拆模应把所有螺丝松下，不能用力过猛、过急，注意保护棱.

（4-3）浇筑完毕后，应在2小时内加以覆盖和浇水养护，养护日期不得少于7天。

各类材质电缆沟盖板对比：

类目	水泥混凝土电缆沟盖板	球墨铸铁电缆沟盖板	高分子复合树脂电缆沟盖板
原材料	砼、水泥、沙、混凝土、钢纤维、钢筋、外加剂。	球墨铸铁、外加剂	FRP、GFRP、纤维强化塑料。环氧树脂、石英砂、外加剂。
等级	C25、C30、C35、C40、C45	A15/B125/C25/D400/E500/F600	A型B型
颜色	灰色	黑色	灰、黑、红、蓝、绿、白
吸声系数	≥6	0.2-0.3	0.8-0.9
热导率	0.8-2.5W/(m K)	35~40W/(m K)	1.25~1.67W/(m K)
压缩强度	300-350mpa	300-500mpa	390-400mpa
弯曲强度	300-350mpa	300-500mpa	390-400mpa
抗压强度	100-500mpa	100-800mpa	1-100mpa
拉伸强度	300-350mpa	300-500mpa	390-400mpa
密度	1950～2500Kg/m?	300-500mpa	1500~2000Kg/m?
寿命	10-30年	10-50年	10-20年
可塑性	强	中	强
耐磨性（成品）	低	高	低
剪切度	低	低	高
重量	重	重	轻
原材料性能	和易性强：拌合物的稠度强、流动性、可塑性、抗分层离析泌水的性能及易抹面性强度高及可调配。变形：弹性变形、塑性变形、收缩和温度变形低、载荷变形低、应变低。耐久性强：抗冻性强、抗渗性强、抗侵蚀强、抗腐蚀。	高强度：合金材料更高强度。高韧性：耐热性：160高温。耐久:耐高强、耐高压、耐冲击。耐腐蚀：耐酸碱、耐化学、耐生物、耐油污。减震：耐磨损：可塑性强：按照工艺要求加工。	轻质高强耐腐蚀电性能好热性能良好可设计性好工艺性优良弹性模量低长期耐温性差存在老化现象剪切强度低
生产工艺	人工+机器	手工+机器+磨具	手糊成型、层压成型、RTM法、挤拉法、模压成型、缠绕成型等。手糊成型又包括手糊法、袋压法、喷射法、湿糊低压法和无模手糊法。
生产设备	泵车、搅拌机、搅拌楼、输送泵浇注机、布料杆、振动器、搅拌输送车、粉碎器、振动台、搅拌站、制品机械、液压砂浆泵车、输送泵、深层搅拌机、喷射机、配料机、清洗回收设备、路面摊铺整平机、罐车配料站、磨具。	模具、球墨铸铁熔炉喷丸机数控机床压力机	液压机、模具、加热设备（模温机或者电加热、油加热）、捏合机、磨具等。备注：液压机又包括主机、液压站和电控柜三部分。
种类	无机胶凝材料混凝土，有机胶结料混凝土。重混凝土、普通混凝土、轻质混凝土。结构混凝土、保温混凝土、装饰混凝土、防水混凝土、耐火混凝土、水工混凝土、海工混凝土、道路混凝土、防辐射混凝土等。离心混凝土、真空混凝土、灌浆混凝土、喷射混凝土、碾压混凝土、挤压混凝土、泵送混凝土等。按配筋方式分有：素（即无筋）混凝土、钢筋混凝土、钢丝网水泥、纤维混凝土、预应力混凝土等。干硬性混凝土、半干硬性混凝土、塑性混凝土、流动性混凝土、高流动性混凝土、流态混凝土等。	灰铸铁HT100 蠕墨铸铁RuT400 球墨铸铁QT 400——17 黑心可锻铸铁KHT300-06 白心可锻铸铁KBT350-04 珠光体可锻铸铁KZT450-06 耐磨铸铁.MT Cu1PTi-150 抗磨白口铸.KmBTMn5Mo2Cu 抗磨球墨铸铁KmQTMn6 冷硬铸铁.LTCrMoR 耐蚀铸铁STSi15R 耐蚀球墨铸铁SQTAl15Si5 耐热铸铁RTCr2 耐热球墨铸铁RQTA16	纤维增强复合塑料。玻璃纤维增强复合塑料（GFRP）。碳纤维增强复合塑料（CFRP）。硼纤维增强复合塑料。无碱玻璃钢纤维。中碱玻璃钢纤维。高碱玻璃钢纤维。

球墨铸铁电缆沟盖板图片：

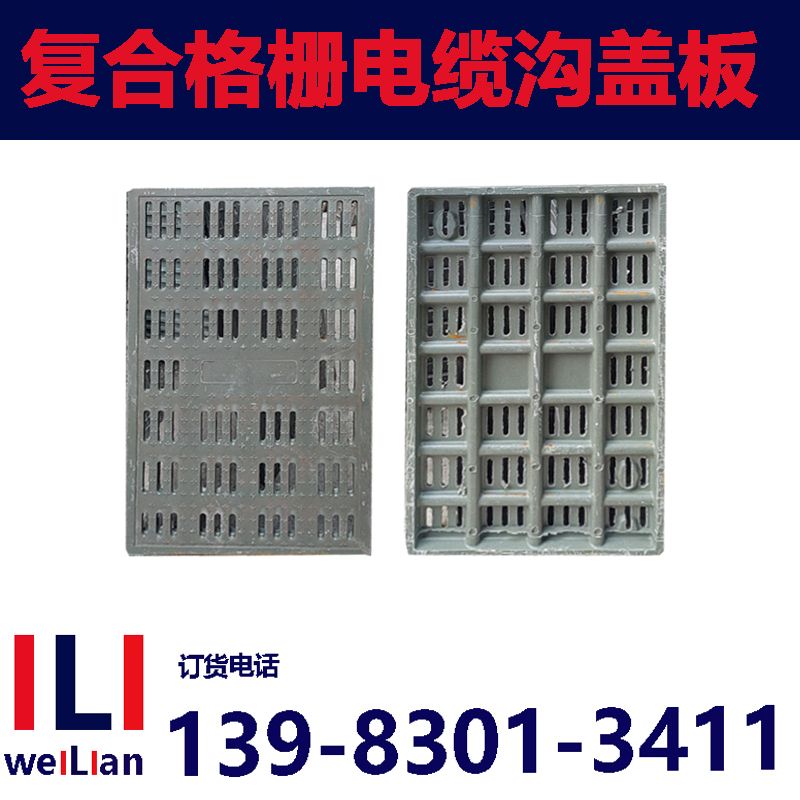

高分子复合树脂电缆沟盖板1：防滑格栅电缆沟盖板图片

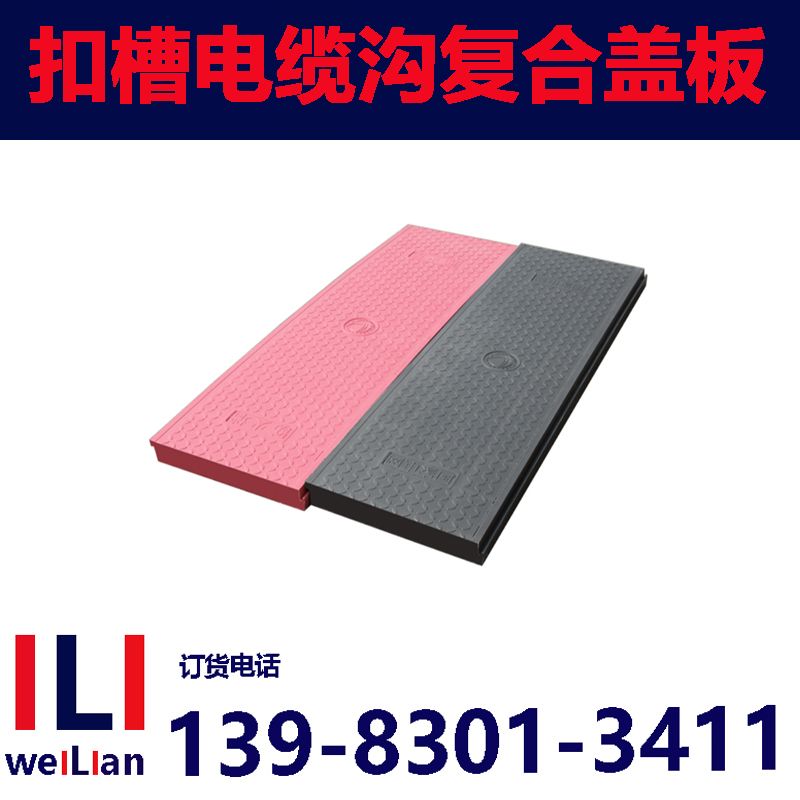

高分子复合树脂电缆沟盖板2：卡扣槽电缆沟盖板图片

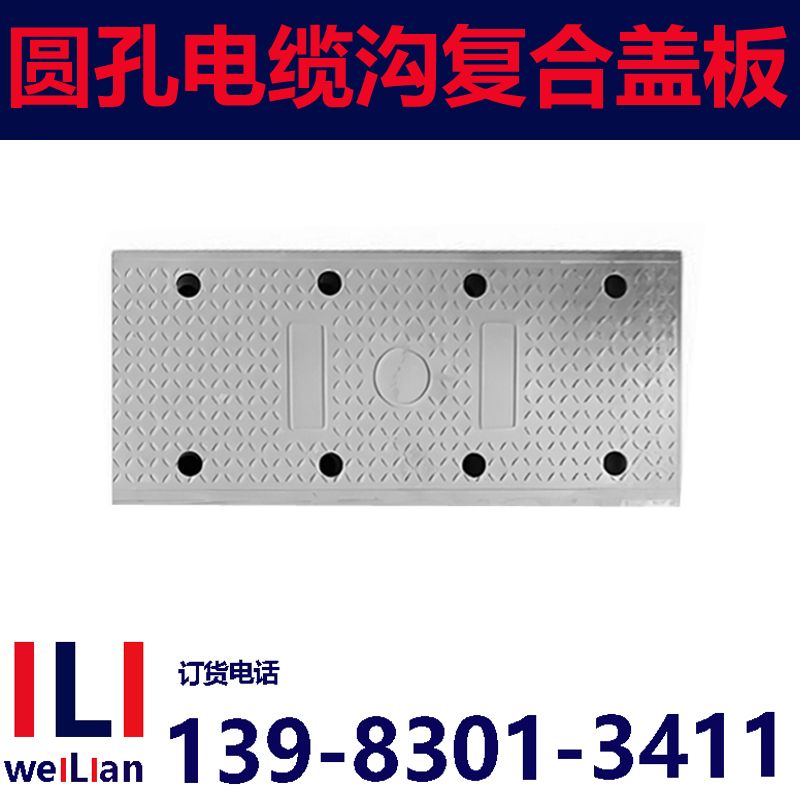

高分子复合树脂电缆沟盖板3：圆孔电缆沟盖板图片

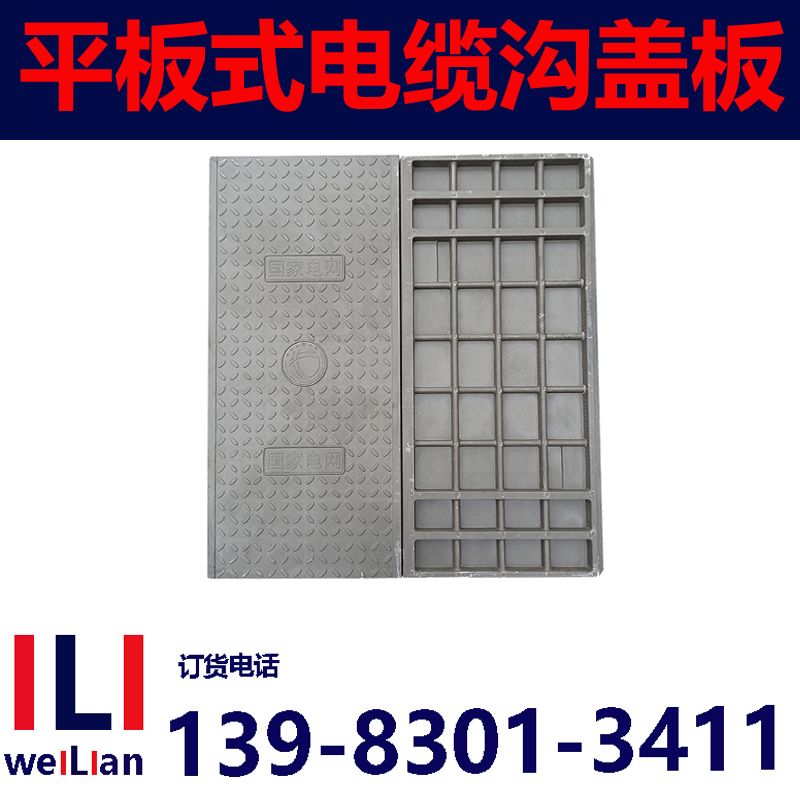

高分子复合树脂电缆沟盖板4：平面款电缆沟盖板图片

卡槽预制电缆沟盖板安装位置对比：

混凝土成品电缆沟与砖砌式电缆沟区别：

类目	水泥混凝土预制成品电缆沟	砖砌电缆沟
原材料	水、混凝土、钢纤维、钢筋、沙、外加剂	砖、混凝土、水、外加剂
施工	现在成品按照	砖砌建造
施工时间（100米）	1-2天左右	5-7天左右
标准	C25C30C35C40C45C50	1-20吨
人工数量	1-2人	4-6人
优点	稳定性强。耐用性好。防水效果佳：混凝土包封阻隔外层雨污水杂质生物。可定制性强：按需按图按现场定制方案。安全性高：施工难度低：砖块、水泥等材料普遍易于获取，施工起来也较为简单。美观度高：外观设计走向位置。应用度高：按照现场结构位置施工。内槽壁光滑：内槽壁统一混凝土抹灰找平，无缝连接。配件可预埋安装：电缆沟支架等可以预埋。	规模化：混凝土成品电缆沟槽，规模化批量化厂区生产。节约成本：无需要现场制造场地及生产人员。节约生产场地成本及生产人工成本。标准化生产：长期生产制作水泥成品排水沟槽，经验长、工艺娴熟。安装时间短：混凝土成品电缆沟槽，现场直接混凝土包封安装既可。综合成本低：生产+安装+人员需求小。节约成本。环保：减少安装施工现场生产步骤，减少了施工现场噪音、灰尘、垃圾污染。土方开挖量小：无需大型开挖土方既可以安装。
缺点	费时：安装施工时长大。费人工：同长度需要施工人员多。场地受限：现场需堆放砖、混凝土、河沙水、等设备。场地大小受限。人员专业高：需要有经验或者专业的转砌筑施工人员。原材料吊装：原材料需要吊装入场地。	尺寸固定：需要很多型号磨具及多数量磨具。运输难：体积大、重量高、易磕破。走向难控制：控制不了弯曲度及转弯处理。链接处凹凸：混凝土成品电缆沟槽拼接位置包封后不平整。配件后期安装：配件只能螺钉安装固定。不可以预埋。现场安装主要吊装：混凝土成品排水沟槽体积重量大，需要吊装进入开挖电缆沟。
验收标准	GB 50210 《建筑装饰装修工程施工质量验收规范》 GB 50204 《混凝土结构工程施工质量验收规范》 GB 50203 《砌体工程施工质量验收规范》 GB 50202 《建筑地基基础工程施工质量验收规范》 GB 50217 《电力工程电缆设计规范》 GB 50168 《电气装置安装工程电缆线路施工及验收规范》 DL/T 5221 《城市电力电缆线路》 Q/CSG11105-2008 《南方电网工程施工工艺控制规范》《中国南方电网有限责任公司电网建设施工作业指导书第四部分：配网工程》《中国南网公司10kV和35kV配网标准设计（2011年版）》

中国电网：国家电网和南方电网。

类目

国家电网

南方电网

管理区域

全国26个省（自治区、直辖市）

两个省级分公司（北京电力公司、天津市电力公司）；三个省级子公司（河北省电力公司、山西省电力公司和山东电力集团公司）；

两个控股子公司（秦皇岛发电有限责任公司、华北电力科学研究院有限责任公司）；

直属直管单位23个，其中:发电单位3个(天津大港发电厂、北京十三陵蓄能电厂、潘家口蓄能电厂)；

供电单位7个(唐山供电公司、秦皇岛电力公司、张家口供电公司、承德供电公司、廊坊供电公司、北京超高压公司、大同超高压供电公司)；

施工修造单位4个(北京电力建设公司、天津电力建设公司、北京送变电公司、北京电力设备总厂)；

其他单位9个(国网通用航空有限公司、电力医院、学校、疗养院等)。

广东、广西、云南、贵州和海南五省（区）

电压：中压电缆沟、高压电缆沟、特高压电缆沟。

类目	中压	高压	超高压	特高压
伏数	6、10、20、35、66千伏	110、220千伏	330、500、750千伏	1000千伏及以上

变电沟槽、输电沟槽、配电沟槽:

类目	变电power transformation	输电power transmission	配电power distribution
定义	通过变压器进行电能传递电磁感应的过程	电能的传输	配电变电所、高压配电线路、配电变压器、低压配电线路以及相应的控制保护设备组成。
功能	1、变电是通过变压器进行电能传递的过程。 2、变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。	1、水力、煤炭等一次能源资源条件适宜的地点建立发电厂。 2、电能输送到远离发电厂的负荷中心。 3、电能的开发和利用超越地域的限制。 4、输电具有损耗小。 5、输电效益高。 6、输电灵活方便。 7、输电易于调节控制。 8、输电减少环境污染。 9、不同地点的发电厂连接起来，实行峰谷调节。 10、能源动脉。	在电力系统中直接与用户相连并向用户分配电能的环节。
分类	输电电压等级：有765千伏、500千伏、220～110千伏、35～60千伏等。配电电压等级：有35～60千伏、3 ～10千伏等。变电器分类： 1、变压器：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。 2、用途可以分为：电力变压器和特殊变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。	电流分类：交流输电和直流输电。输电线路按结构形式分类： 1、架空输电线路和：线路杆塔、导线、绝缘子等构成，架设在地面上。 2、地下输电线路：主要用电缆，敷设在地下（或水下）。输电电压：输电等级有3、6、10、35、63、110、220、330、500、750等十个等级。	配电系统中常用的交流供电方式有： ①三相三线制。分为三角形接线（0.4kv电动机和照明）和星形接线（用于低压三相0.23kv工业照明配电以及0.23kv三相电动机）。 ②三相四线制。用于0.4kv/0.23kv低压动力与照明混合配电。 ③三相二线一地制。多用于农村配电（因为安全问题早已淘汰）。 ④单相单线制27.5kv。常用于电气铁路牵引供电。 ⑤单相二线制0.23kv(由三相四线制获得)。主要供应居民用电。配电系统常用的直流供电方式有： ①二线制。用于城市无轨电车、地铁机车、矿山牵引机车等的供电。 ②三线制。供应发电厂、变电所、配电所自用电和二次设备用电，电解和电镀用电。电力系统电压等级：有220/380V（0.4 kV），3kV、6kV、10kV、20kV、35kV、66kV、110kV、220kV、330kV、500kV。配电种类：输电网为500kV、330kV、220kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6kV，低压配电网为0.4kV（220V/380V）。 10kV供电范围： 10km、35 kV为20~50km、 66kV为30~100km、 110kV为50~150km、 220kV为100~300km、 330kV为200~600km、 500kV为150~850km。变压器转换分类： 1、电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。 2、一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。变电站枢纽分类：枢纽站电压等级一般为三个（三圈变压器），550kV /220kV /110kV。区域站一般也有三个电压等级（三圈变压器），220kV /110kV /35kV或110kV /35kV /10kV。终端站一般直接接到用户，大多数为两个电压等级（两圈变压器）110kV /10kV或35 kV /10kV。

电缆沟与电缆沟槽区别：

类目	电缆沟	电缆沟槽
材质	砖混电缆沟	混凝土预制电缆沟槽
形状	U型。	双U型。
型号规格	根据实际及设计建造	常规款固定款式及规格。可以定制非常规规格。
综合造价	1、安装时长高 2、工人安装成本高 3、场地需求高 4、养护时长久 5、原材料成本高（不能合理利用，造成浪费。）	1、运输费用高 2、吊装费用高 3、安装时长短 4、安装人工数量少
